01-产品安装指导（常见应用场景、文档内容）

本文以 MSR5600路由器 为例，产品安装指导主要围绕官网“ 首页>支持>文档与软件>文档中心>路由器> H3C MSR系列开放多业务路由器>H3C MSR 5600路由器(Comware V7) ”中的“硬件描述”（包含MSR5600路由器硬件描述和接口模块手册）、“安装指导”模块进行使用指导。

一、“硬件描述”、“安装指导”文档常见应用场景：

1、无法接触到MSR5660， 想了解到这台设备外观信息？---点击 相关产品“硬件描述”-“ 01-产品介绍 ”-“ 1.1 机箱外观及其说明”章节

2、面板指示灯状态看上去有点怪，此时是否是正常状态？--- 点击 相关产品“硬件描述”-“  03-产品指示灯介绍 ”- 相关页面Crtl+F搜索相关单板型号，可以找到“指示灯状态”含义

3、 客户路由器设备电源不是满配，每个机框一个电源，是否满足供电要求？--- 电源需满足整机功耗=各单板总功耗+VPM模块总功耗+风扇模块功耗

， 点击 相关产品“硬件描述”-“  01-产品介绍 ” 中确认各个部件的功耗值

4、 MSR路由器支持丰富的接口模块，适配情况相差较大，是否可以使用该如何确认？ ---点击 相关产品“接口模块手册”-“ 03-附录B 适配关系”-相关页面Crtl+F搜索相关单板型号，可以马上定位到模块与配套关系表 。

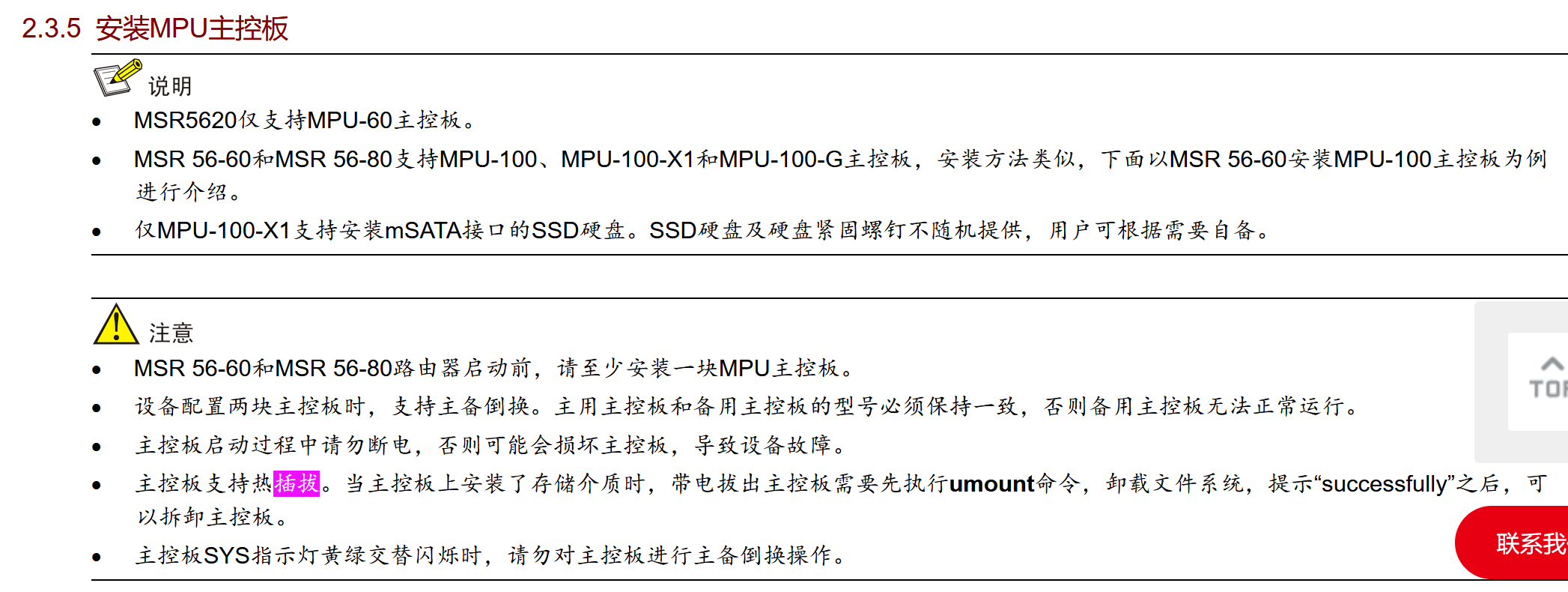

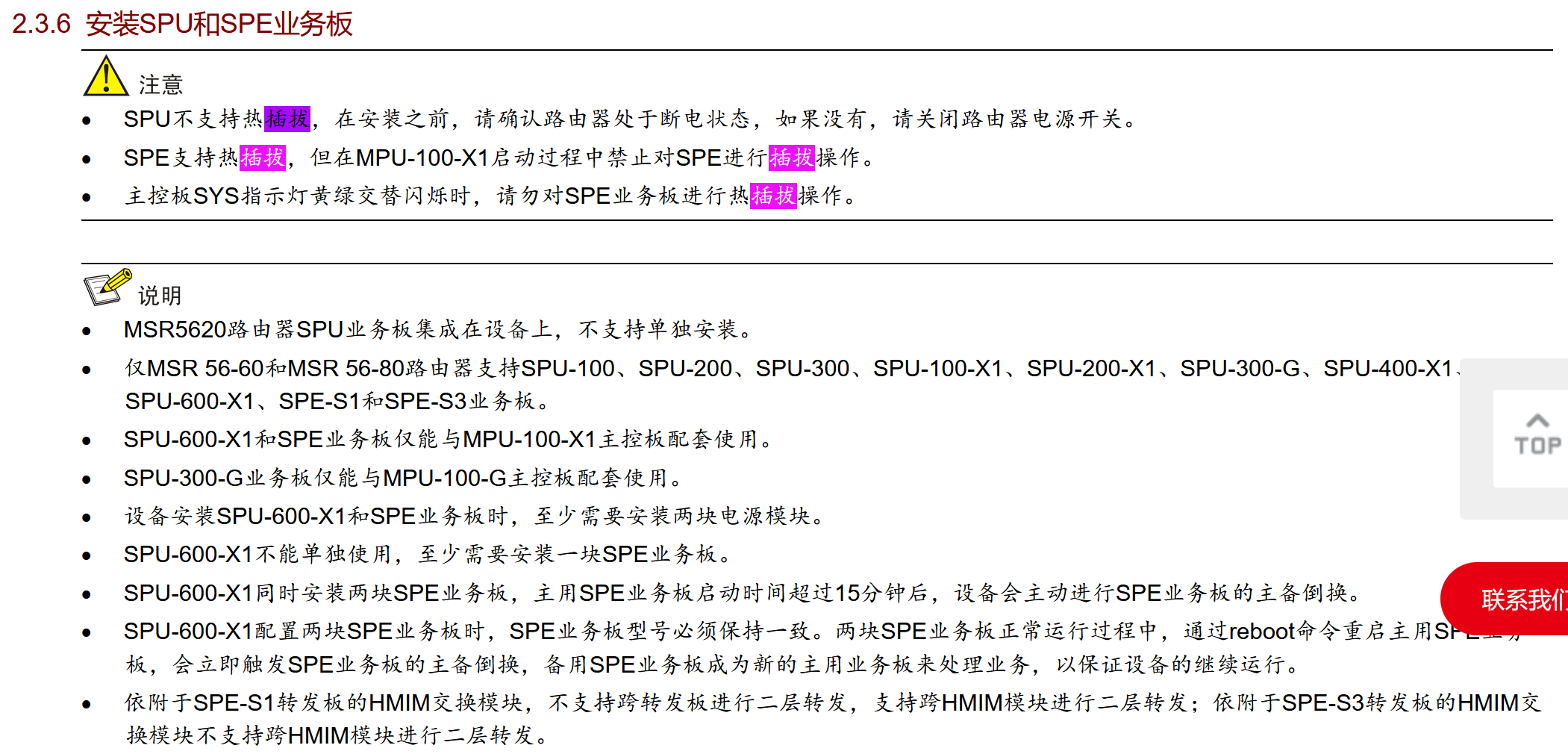

5、设备正在运行业务，想进行板卡插拔操作，是否需要整机下电？ ---点击 相关产品“安装指导”-“ 01-正文 ”- -相关页面Crtl+F搜索关键词如“插拔”，快速定位到相关单板、接口子卡、硬盘等插拔情况，如下图不同可插拔模块插拔情况不同：

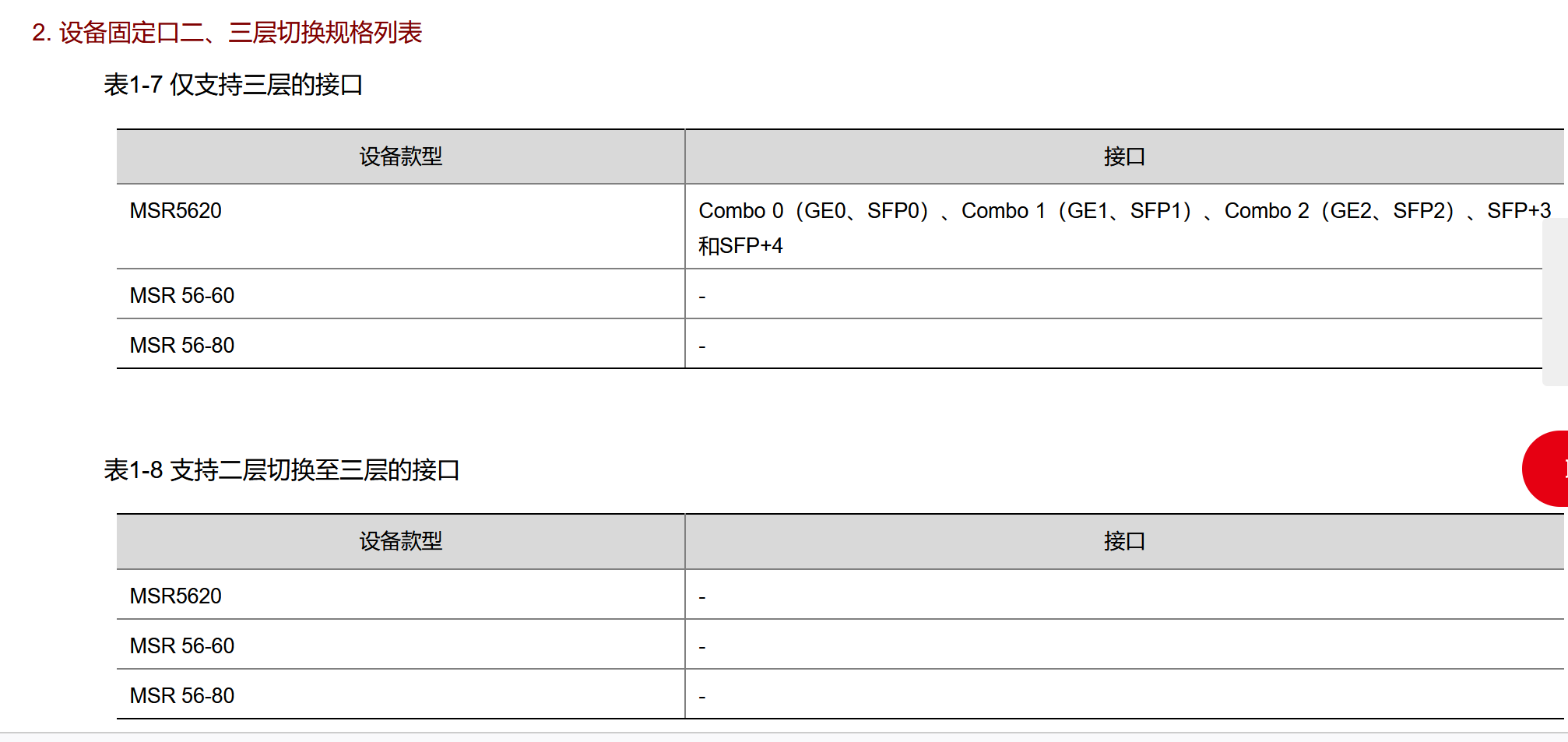

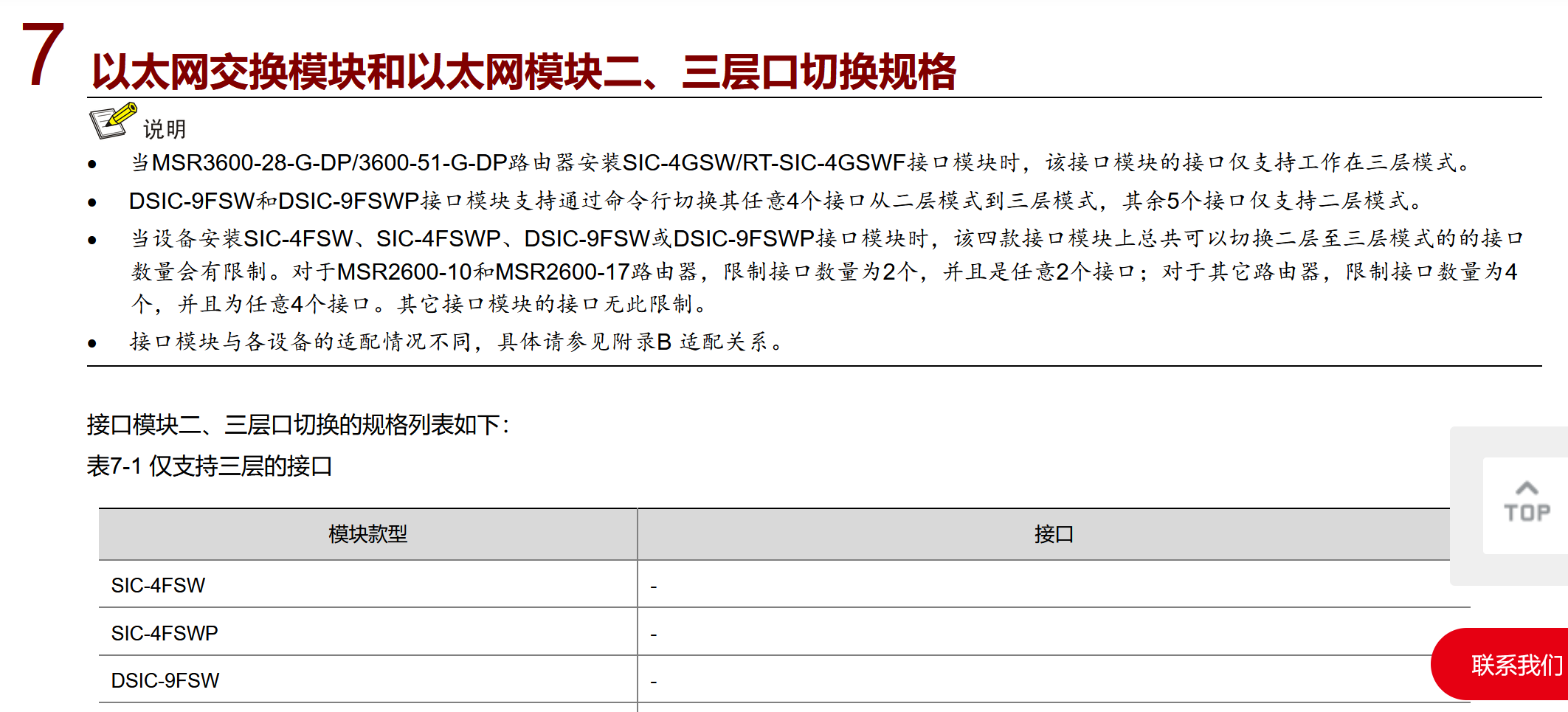

6、MSR5620固定口、 接口模块 （ 以太网交换模块和以太网模块 ）是否支持二、三层口之间切换？ --- 固定口 ：点击 相关产品“硬件描述”-“ 01-产品介绍 ”-“ 1.2.3 MSR 5600路由器二、三层口切换规格”章节 ；接口模块： 点击 相关产品“接口模块手册”-“  01-正文 ”-“7 以太网交换模块和以太网模块二、三层口切换规格”章节

7、 4G SIC模块有多SIM卡、多天线有什么限制，怎么安装？---查看对应的模块手册“H3C MSR 4G SIC模块 SIM卡及天线延长线 安装指导-6PW106”，特别注意天线分主备，SIM卡多不支持热插拔

8、利用MSR做反向telnet， 以太网电缆（全反线）该如何制作？---参考附件

二、设备安装相关文档内容说明：
