CAS网络问题排查方法

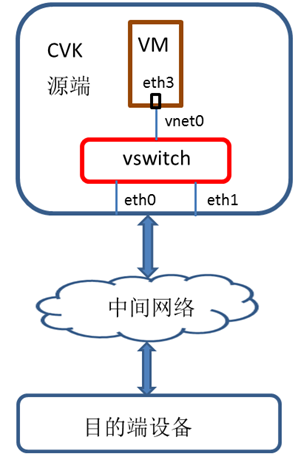

如果网络业务出现问题，可以使用抓包工具在报文转发路径上的各个端口抓包，查找报文丢弃的具体位置，进而分析问题原因。 在CAS虚拟化环境下，典型组网如下图所示（这里选取虚拟机作为源端的场景为例进行分析说明）:

(1) CVK上的虚拟机作为源端发起请求，报文通过虚拟机内部的eth3发送出去。

(2) 虚拟化层将报文转发给vnet0接口，ovs在收到报文后会去匹配流表，并根据流表规则转发报文，此案例中，报文会被转发到物理网口。由于vswitch配置了聚合，报文会根据聚合的hash规则，转发到对应的物理网口上，并最终发送到CVK外部。

(3) 报文通过中间网络（交换机，网关，防火墙等设备），到达目的端设备（目的端可以是CVK，虚拟机或者其他设备，甚至是公网服务器）。

(4) 目的端设备在收到请求报文之后会作出应答，发送应答报文。

(5) 应答报文通过中间网络返回到CVK的物理网卡并进入ovs，ovs收到报文后会匹配流表规则，并根据流表规则进行转发。此案例中，报文会转发到vnet0

(6) 虚拟化层将报文转发到虚拟机内部的eth3，完成这一次的网络通信交互。

1. 虚拟机内部网卡上抓请求包：

虚拟机内部网卡上抓包，查看源端的请求报文是否已经发送出去。

如果请求报文未发送出去，则可能是如下原因：

• 请检查虚拟机内的业务程序运行是否正常。

• 请检查虚拟机内的网络配置是否正确，报文是否从其他网卡设备发送出去了。

• 请检查虚拟机内部是否存在安全策略，比如iptables是否开启并将报文拦截。

• 其他原因。 如果请求报文已经发送出去，则进入下一步；

2. CVK的vnet口上抓请求包：

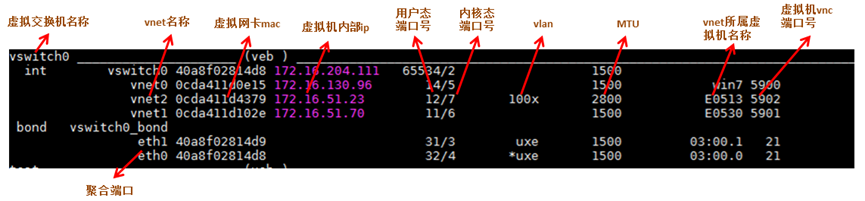

在CVK上使用tcpdump命令对虚拟机的虚拟网卡对应的vnet端口抓包，查看vnet的转发是否正常，具体操作如下： CVK后台执行命令：/opt/bin/ovs_dbg_listports可以罗列出CVK上当前运行的所有虚拟机与vnet的对应情况，如下：

根据网卡的MAC地址，找到虚拟网卡在CVK上对应的vnet，然后针对vnet进行抓包，查看请求报文是否已经发送出去。

如果请求报文未从vnet发送出去，则可能是如下原因：

• 查看是否有安装杀毒软件

• 查看vnet端口状态是否正常：ovs-vsctl list interface vnetx

• 查看虚拟化层是否存在错误。

• 其他原因 如果请求报文已经发送出去，则进入下一步；

3. CVK的物理口上抓请求包：

在CVK上使用tcpdump命令对虚拟交换机绑定的物理网口抓包，查看物理口的转发是否正常。

虚拟交换机配置了聚合的情况下，抓包有特殊要求。

如果虚拟交换机配置了静态主备负载分担聚合，则需要在主链路上抓包；

如果虚拟交换机配置的是其他类型的聚合，则需要同时在所有的物理口上抓包，且报文从其中的一个网卡发送出去就是正常的。

命令ovs-appctl bond/show可以查看聚合配置信息：

如果请求报文未从eth发送出去，则可能是如下原因：

• 查看是否被ovs流表规则丢弃，需要查看vnet端口是否配置了ACL规则。

• CVK上是否有配置安全策略，比如iptables。

• 其他原因 如果请求报文已经从eth发送出去，也需要注意以下问题：

• 需要确认报文的vlan tag是否正确。

• 虚拟交换机聚合协商是否成功。

• 查看一下syslog中是否存在网卡的驱动报错信息。

如果都没有问题，则报文已经发送出去并进入到中间网络中，抓包分析需要进入下一步排查。

4. CVK的物理口上抓回应包：

抓包过程与上述CVK的物理口上抓请求包相同，对于虚拟交换机配置了聚合的情况：

• 如果虚拟交换机配置了静态主备负载分担聚合，则需要在主链路上抓包；

• 如果虚拟交换机配置的是其他类型的聚合，则需要同时在所有的物理口上抓包，且报文在其中的一个网卡接收到就是正常的。

如果在物理网卡上没有抓到回应报文，说明网络问题发生在CVK外部，大概有如下一些可能：

• 交换机的配置：Vlan，聚合。

• 物理网卡连接的交换机是否正确。

• 中间网络的网关配置是否正确，报文是否正常转发。

• 中间网络是否有安全设备，比如防火墙，是否是安全设备将报文拦截。

• 目的端没有收到或者没有发送回应报文。此时需要在目的端抓包分析。

• 其他原因。 如果在物理网卡上抓到了回应报文，则进入下一步分析。

5. CVK的vnet口上抓回应包：

 抓包过程与上述CVK的vnet上抓请求包相同。 如果在vnet口上没有抓到回应报文，可能的原因：

• 报文的vlan tag与vnet的Vlan不符。

• ovs流表丢弃，需要查看vnet上的ACL配置。

• 查看ovs的MAC表： ovs-appctl fdb/show vswitch_name，看是否是虚拟交换机MAC表存在问题。

• 其他原因。

如果在vnet口上抓到了回应报文，则进入下一步分析。

6. 虚拟机内部网卡上抓回应包：

抓包过程与虚拟机内部网卡上抓请求包相同。 如果在虚拟机内部网卡上没有抓到回应报文，可能的原因：

• 查看一下，网卡状态是否正常，虚拟机内部日志是否存在网卡驱动报错信息。

• 使用ifconfig vnet查看对应的vnet上是否存在tx drop统计，并且tx drop的数据是否持续增加。若tx drop持续增加，则可能是虚拟机内部收包不及时导致报文在vnet上积压并丢包。

• 其他问题。
