一、开始

高端交换机（S12500/9500E）包过滤策略的排查思路如下：

1. 先检查包过滤下发的方向是否正确，如果不正确，更改到正确的方向。

2. 检查ACL规则是否匹配了流量，如果没有匹配，需要调整ACL规则

3. 检查ACL资源是否超规格，如果超规格，可以优化ACL或更换高规格单板

4. 检查是否了其他配置视图下配置了更优的包过滤，如果不同视图下配置的包过滤有匹配报文重叠的情况，需要调整ACL规则。

5. 确定配置二层规则时的rule长度是否支持，如果不支持，开启ACL IPV6模式。

二、流程图相关操作说明：

1、 检查包过滤下发的方向是否正确

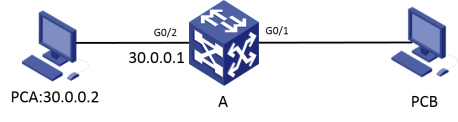

首先通过命令：display packet-filter来检查包过滤配置的方向是否正确。如下图：需要在设备A的G0/1口配置包过滤，使得PCB 不能从PCA下载FTP报文，但其他报文能正常通信。配置后发现PCB依旧能从PCA进行FTP下载。

通过display packet-filter 查看G0/1配置方向是出方向，配置错误了，应该配置入方向，因为ACL写的目的地址是30.0.0.2，那么需要配置入方向。

[H3C]dis packet-filter interface

Interface: GigabitEthernet0/1

 Out-bound policy:

  ACL 3000

[H3C]dis acl 3000

Advanced ACL  3000, named -none-, 1 rule,

ACL"s step is 5

 rule 5 deny udp destination 30.0.0.2 0 destination-port eq 20

2、 将包过滤下发到正确方向

将QOS策略下发到正确方向。例如这个例子中，需要将包过滤下发到接口的IN方向。

[H3C-GigabitEthernet0/1]undo packet-filter 3000 outbound

[H3C-GigabitEthernet0/1]packet-filter 3000 inbound

[H3C]dis packet-filter interface

Interface: GigabitEthernet0/1

 In-bound policy:

  ACL 3000

3、 查看ACL规则是否匹配到流量

如果ACL规则写错了，没有匹配到报文，那么也是不会生效的。需要查看ACL规则的配置，确认ACL规则是否写的正确。

命令： display acl XXXX

例如：通过命令确认ACL规则是否匹配了需要做包过滤的流量。这个例子中因为需求是限制FTP的流量，这里写错了UDP端口号,而FTP是TCP报文。

  [H3C]dis acl 3000

Advanced ACL  3000, named -none-, 1 rule,

ACL"s step is 5

 rule 5 deny udp destination 30.0.0.2 0 destination-port eq 20

4、 修改/增加ACL规则

若通过display acl命令，查看规则中所写的rule规格错误，则需要重新下发rule命令，修改rule规则，确保rule规则匹配到流量。如果ACL中rule规则没有匹配所需做包过滤的流量，则需新增rule规则匹配该流量。

命令：rule

例如：ACL规则中将需要做包过滤策略改为匹配TCP报文。

 [H3C]dis acl 3000

[H3C-acl-adv-3000]rule 10 deny tcp destination 30.0.0.2 0 destination-port eq ftp

[H3C-acl-adv-3000]undo rule 5

[H3C-acl-adv-3000]display this

#

acl number 3000

 rule 10 deny tcp destination 30.0.0.2 0 destination-port eq ftp

5、 检查ACL资源是否超规格

查看单板ACL资源利用情况，判断ACL资源是否已被耗尽，导致下发的ACL规则实际没有生效。

V5平台命令：

 display acl resource

V7平台命令：

dis qos-acl resource

例如：通过下发命令查看各个槽位单板ACL资源利用情况。

V5:

<H3C>display acl resource

Interface:

   GE2/0/1 to GE2/0/24

---------------------------------------------------------------------

 Type          Total       Reserved    Configured  Remaining   Usage

---------------------------------------------------------------------

 ACL rule      2048        0           1978        70          96%

 Inbound ACL   2048        0           1978        70          96%

 Outbound ACL  2048        0           0           70          0%

Interface:

   XGE3/0/1 to XGE3/0/2

---------------------------------------------------------------------

 Type          Total       Reserved    Configured  Remaining   Usage

---------------------------------------------------------------------

 ACL rule      8192        96          3           8093        1%

 Inbound ACL   8192        96          3           8093        1%

 Outbound ACL  8192        0           0           8093        0%

 Interface:

   XGE3/0/3 to XGE3/0/4

---------------------------------------------------------------------

 Type          Total       Reserved    Configured  Remaining   Usage

---------------------------------------------------------------------

 ACL rule      8192        96          3           8093        1%

 Inbound ACL   8192        96          3           8093        1%

 Outbound ACL  8192        0           0           8093        0%

V7：

[H3C]dis qos-acl resource  slot  2

Interfaces: GE2/0/1 to GE2/0/24

---------------------------------------------------------------------

 Type              Total      Reserved   Configured  Remaining  Usage

---------------------------------------------------------------------

 ACL rule           8192        96         6          8090       1%

 Inbound ACL        8192        96         5          8090       1%

 Outbound ACL       8192        0          1          8090       0%

 IN-MQC-CAR         8192        0          0          8192       0%

 IN-COMM-CAR        7168        0          0          7168       0%

 IN-COUNT           8192        0          64         8128       0%

 OUT-MQC-CAR        8192        0          64         8128       0%

 OUT-COUNT          8192        0          64         8128       0%

ACL资源是按芯片划分的，多个接口共有一个芯片资源。通过display acl resource命令可以看到所有槽位芯片ACL资源的利用情况，如上V5所示，2槽位单板的GE2/0/1至GE2/0/24属于同一个芯片，2048的ACL资源由这24个接口共用。从示例中看到2槽位单板2048的ACL资源已利用了96%，已接近ACL资源耗尽，会导致涉及ACL下发的功能出现异常，包括包过滤的使用。而3槽位的XG3/0/1和XG3/0/2属于同一个芯片，共用8192的ACL资源，当前ACL资源利用率为1%，ACL资源充足。XG3/0/3和XG3/0/4类似。V7平台的情况一样。

6、 优化ACL规则或更换高规格单板

如果确定ACL超资源，那么可以根据现场情况优化ACL资源，如果不能优化，只能更换高规格单板。例如，对于高端交换机，如果相同的包过滤策略下发到多个接口，占用的acl资源是这几个接口占用ACL的资源之和。这种情况下，如果这几个接口vlan相同，可以基于vlan下发，不要基于接口下发。如果是V5设备不能基于vlan下发，可以改为MQC方式，然后基于VLAN下发，这样芯片就只占用一份ACL资源了。

7、 确定其他视图是否有更优的包过滤规则

对于V7系列高端交换机，包过滤可以下发在全局，下发在接口，也可以下发在VLAN中，当设备同时这几种情况都下发时，那么需要检查这包过滤的ACL中是否有rule冲突的情况，对于高端交换机，包过滤策略下发到不同视图下的优先级关系为：全局视图>接口视图>VLAN视图。因此如果全局包过滤匹配的ACL中的报文与接口包过滤ACL的报文有重叠的时候，会出现该报文匹配全局包过滤后，不能再匹配接口包过滤的情况，因此出现接口包过滤不生效。需要结合所需做包过滤的ACL规则，对配置进行排查。

命令： display packet-filter

例如：在G3/2/0/1下发packet-filter 3000，过滤目的地址30.0.0.2的ftp报文，发现没有生效，display packet-flter global查看到下发了全局的包过滤3001，允许了到目的网段30.0.0.0的所有报文，这个网段包括了30.0.0.2这个主机，因此下发到接口的packet-filter 3000没有生效。虽然vlan也下发了一个包过滤，允许所有报文，但是vlan内的优先级最低，不影响接口的包过滤。

H3C]dis packet-filter global    //查看全局视图下发的包过滤

Global:

 Out-bound policy:

  ACL 3001

[H3C]dis acl 3001

Advanced ACL  3001, named -none-, 1 rule,

ACL"s step is 5

 rule 0 permit ip destination 30.0.0.0 0.0.0.255

[H3C]dis packet-filter interface  //查看接口视图下发的包过滤

Interface: GigabitEthernet3/2/0/1

 Out-bound policy:

  ACL 3000

[H3C]dis acl 3000

Advanced ACL  3000, named -none-, 1 rule,

ACL"s step is 5

 rule 5 deny tcp destination 30.0.0.2 0 destination-port eq ftp

[H3C]dis packet-filter vlan    //查看在vlan下发的包过滤

VLAN: 10

 Out-bound policy:

  ACL 3002

[H3C]dis acl 3002

Advanced ACL  3002, named -none-, 1 rule,

ACL"s step is 5

 rule 0 permit ip

对于V5和V7系列高端交换机，包过滤可以下发在物理接口和vlan虚接口，如果它们的ACL中的rule匹配的报文有重叠，那么下发在物理接口的优先匹配，那么vlan虚接口的就不会生效。例如：我需要在int vlan 10里面下发packet-filter, 过滤目的地址30.0.0.2的ftp报文，发现没有生效，display packet-flter interface查看到vlan10所在的物理接口也下发了packet-filter，允许了到目的网段30.0.0.0的所有报文，这个网段包括了30.0.0.2这个主机，因此下发到vlan虚接口的packet-filter 3000没有生效。

 interface GigabitEthernet3/2/0/1

 port link-mode bridge

 port link-type access

port access vlan 10

 packet-filter 3000 inbound

#

return

[H3C]dis packet-filter  interface

Interface: GigabitEthernet3/2/0/1

 In-bound policy:

  ACL 3001

Interface: Vlan-interface10

 In-bound policy:

  ACL 3000

[H3C]dis acl 3000

Advanced ACL  3000, named -none-, 1 rule,

ACL"s step is 5

 rule 5 deny tcp destination 30.0.0.2 0 destination-port eq ftp

[H3C]dis acl 3001

Advanced ACL  3001, named -none-, 1 rule,

ACL"s step is 5

 rule 0 permit ip destination 30.0.0.0 0.0.0.255

8、 修改冲突的ACL配置

通过上一步的排查发现：不同视图下匹配的报文有重叠,导致低优先级视图下发的包过滤不生效，需修改配置。

例如：上面vlan虚接口和物理接口同时下发的情况，可以直接在物理接口下包过滤的ACL中条件需要过滤的rule规则，不需要继续在vlan虚接口下发了。

[H3C]dis acl 3001

Advanced ACL  3001, named -none-, 1 rule,

ACL"s step is 5

 rule 0 permit ip destination 30.0.0.0 0.0.0.255

[H3C]acl number 3001

[H3C-acl-adv-3001]rule 10 deny  tcp destination 30.0.0.2 0 destination-port eq ftp

[H3C-acl-adv-3001]undo rule 0

[H3C-acl-adv-3001]rule 15  permit ip destination 30.0.0.0 0.0.0.255

[H3C-acl-adv-3001]dis this

#

acl number 3001

 rule 10 deny tcp destination 30.0.0.2 0 destination-port eq ftp

 rule 15 permit ip destination 30.0.0.0 0.0.0.255

9、 确定配置二层规则时的rule规则长度是否支持

高端交换机支持的rule规则的长度为40B/48B/80B，这表示ACL规则中各个字段的长度（单位字节），如MAC占用6个字节。

在标准板（EB类单板）中只支持48B的表项。

在增强板（除了EB外的其他单板，包括EC，EF,FD,FG等）默认工作为标准模式（48B），支持40B/80B的转换。可以通过全局命令acl ipv6 enable 修改支持acl字段的长度为80B，需要整框重启后才能生效。

入方向的支持情况如下：

出方向的支持情况：

默认情况下，高端交换机出方向不支持匹配目的MAC的二层ipv4报文，因为默认情况下只能支持40B的字段。

例如： S125 配合多插卡遇到的最多的情况，插入OAA板卡(IPS,FW)。报文二层到交换机,然后二层到IPS插卡处理后回到S12508,网关在S12508上面.配置完成后,发现下联服务器与网关不通，为了实现需求，配置如下，配置中为了防止环路，只允许访问网关地址的报文通过。

acl number 4000

rule 0 permit type 0800 ffff dest-mac 000f-e22e-94b3 ffff-ffff-ffff

rule 1 permit type 88a7 ffff

rule 5 deny

interface Ten-GigabitEthernet3/0/1

packet-filter 4000 outbound

查看设备中的配置，配置中默认有如下配置:

acl ipv6 disable

该命令作用为将EC、EF类等增强单板，将acl规则长度改为40字节（缺省支持40B），但是当acl规则长度为40字节时，该acl在出方向下发则不支持匹配ipv4的目的mac地址，现场的IPS插卡和FW插卡都是EC单板。packet filter和MQC都是下发在这些OAA插卡的内联口的, acl num 4000中rule 0为匹配目的mac，所以无法生效，进而匹配了rule5的deny规则,因此出现网关不通的问题.

10、 开启ACL IPV6模式

对于这样的情况，需要将acl ipv6 disable改为acl ipv6 enable，然后重启整框生效。更改模式后，可以支持80B长度的字段。
