e552 dhcp server 怎么配置 可以发一个案例吗

4.4  DHCP客户端典型配置举例

1. 组网需求

Switch B的端口（属于VLAN2）接入局域网，VLAN接口2通过DHCP协议从DHCP服务器获取IP地址、DNS服务器地址和静态路由信息：

·     IP地址所在网段为10.1.1.0/24；

·     DNS服务器地址为20.1.1.1；

·     静态路由信息为到达20.1.1.0/24网段的下一跳地址是10.1.1.2。

DHCP服务器需要通过自定义选项的方式配置Option 121的内容，以便为客户端分配静态路由信息。其中，目的描述符由子网掩码长度和目的网络地址两部分组成。在本例中，目的描述符字段取值为18 14 01 01（十六进制数值，表示子网掩码长度为24，目的网络地址为20.1.1.0）；下一跳地址字段取值为0A 01 01 02（十六进制数值，表示下一跳地址为10.1.1.2）。

2. 组网图

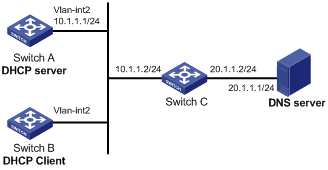

图4-1 DHCP客户端配置举例组网图

3. 配置步骤

(1)     配置DHCP服务器Switch A

# 配置接口的IP地址。

<SwitchA> system-view

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 10.1.1.1 24

[SwitchA-Vlan-interface2] quit

# 使能DHCP服务。

[SwitchA] dhcp enable

# 配置不参与自动分配的IP地址。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

# 配置DHCP地址池0，采用动态绑定方式分配IP地址。可分配的IP地址范围为10.1.1.0/24，租约有效期限为10天，DNS服务器地址为20.1.1.1，到达20.1.1.0/24网段的下一跳地址是10.1.1.2。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-0] expired day 10

[SwitchA-dhcp-pool-0] dns-list 20.1.1.1

[SwitchA-dhcp-pool-0] option 121 hex 18 14 01 01 0A 01 01 02

(2)     配置DHCP客户端Switch B

# 配置VLAN接口2通过DHCP动态获取地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] ip address dhcp-alloc

(3)     验证配置结果

# 通过display dhcp client命令可以查看Switch B申请到的IP地址和网络配置参数。

[SwitchB-Vlan-interface2] display dhcp client verbose

Vlan-interface2 DHCP client information:

 Current machine state: BOUND

 Allocated IP: 10.1.1.3 255.255.255.0

 Allocated lease: 864000 seconds, T1: 432000 seconds, T2: 756000 seconds

 Lease from 2009.02.20 11:06:35   to   2009.03.02 11:06:35

 DHCP server: 10.1.1.1

 Transaction ID: 0x410090f0

 Classless static route:

   Destination: 20.1.1.0, Mask: 255.255.255.0, NextHop: 10.1.1.2

 DNS server: 20.1.1.1

 Client ID: 3030-3066-2e65-3230-

            302e-3030-3032-2d45-

            7468-6572-6e65-7430-

            2f30

 T1 will timeout in 4 days 23 hours 59 minutes 50 seconds.

# 通过display ip routing-table命令可以查看Switch B的路由表中添加了到达20.1.1.0/24网络的静态路由。

[SwitchB-Vlan-interface2] display ip routing-table

Routing Tables: Public

         Destinations : 5        Routes : 5

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.3        Vlan2

10.1.1.3/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Static 70   0            10.1.1.2        Vlan2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

完整DHCP文档请参考以下文档

http://www.h3c.com/cn/d_201706/999745_30005_0.htm
