H3C ER2100V2

·     开启/关闭无线网络功能

·     设置无线网络基本属性（比如：无线网络模式、无线信道等）

·     显示当前各个SSID的基本信息（主页面）

·     设置SSID的基本信息（在主页面中双击待配置的SSID表项，进入[SSID配置]页面）

·     设置SSID工作模式为“桥接模式”

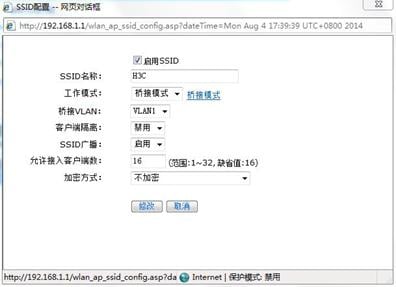

·     设置SSID加密方式为“不加密”

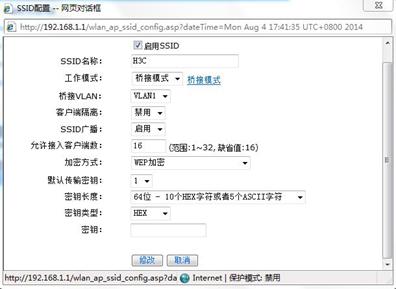

设置SSID加密方式为“WEP加密”

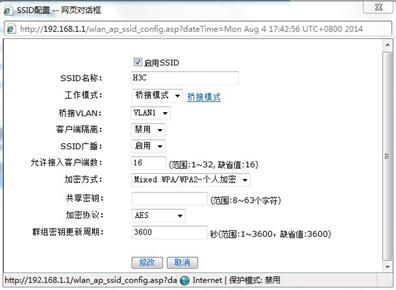

设置SSID加密方式为“Mixed WPA/WPA2-个人加密”

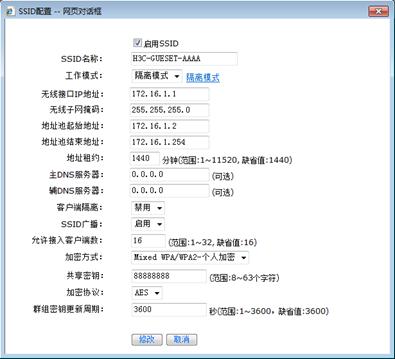

设置SSID工作模式为“隔离模式”

启用无线网络

选择是否启用无线网络

缺省情况下，启用该功能

无线网络模式

选择无线网络工作模式

·     b-only模式：设备工作在802.11b模式下

·     g-only模式：设备工作在802.11g模式下

·     n-only模式：设备工作在802.11n模式下

·     b+g模式：设备工作在802.11b/g的混合模式下

·     b+g+n模式：设备工作在802.11b/g/n的混合模式下

缺省情况下，无线网络模式为b+g+n模式，可以支持b、g、n三种工作模式的无线客户端

无线网络信道频宽

选择无线网络信道频宽

当无线模式选择“b+g+n”或“n-only”时，可选20MHz/40MHz，其余工作模式下均为20MHz

缺省情况下，无线网络信道频宽为20MHz

无线信道

选择无线网络的工作信道（频道）

为了提升网络性能，请尽量选择设备工作环境中未被使用的信道。本AP的所有SSID共用同一个信道

缺省情况下，无线信道为AUTO

在AUTO模式下，AP会自动选择一个合适的无线信道

SSID名称

设置无线网络使用的SSID名称

不同的SSID用于区分不同的无线网络，只有同一SSID内的设备之间才可以直接通信

工作模式

设置SSID的工作模式

不同的工作模式主要是为不同的用户提供不同的网络：

·     桥接模式。SSID1和新增SSID的工作模式默认为桥接模式，在该模式下，内部用户（主要指企业内部员工）使用内部网络，可以访问外网资源，也可以内部员工之间通信，访问企业内部资源

·     隔离模式。SSID2的工作模式默认为隔离模式，在该模式下，外部用户（主要指造访企业的外来人员）使用客人网络，可以访问外网资源，但不能访问企业的内部网络资源

桥接VLAN

当SSID工作在桥接模式时，设置该SSID（无线接口）与哪个VLAN桥接在一起，即将无线接口和VLAN放在同一个桥下

缺省情况下，SSID与VLAN1桥接在一起

客户端隔离

选择与本设备建立连接的无线客户端之间是否可以互相通信

·     禁用：允许无线客户端之间进行通信

·     启用：禁止无线客户端之间进行通信

缺省情况下，允许无线客户端之间进行通信

启用客户端隔离后，无线客户端与有线客户端之间依然无法隔离

SSID广播

选择是否广播SSID

·     如果启用本功能，当无线客户端搜寻本地可以接入的无线网络时，将检测到广播的SSID，从而可以建立连接

·     如果禁用该功能，则需要管理员向客户端知会其SSID名称，客户端才可以根据SSID名称接入无线网络

缺省情况下，启用SSID广播

允许接入客户端数

设置允许多少个无线客户端接入该SSID

缺省情况下，允许接入的客户端数为16个

加密方式

选择加密方式，各加密方式的说明请参见表4-2

建议选择Mixed WPA/WPA2-个人加密以提供更高的网络安全性

缺省情况下，不加密

默认传输密钥（选择WEP加密时）

选择SSID的默认密钥索引，无线客户端只有在选用的“默认密钥索引”和“密钥”都和AP中的设置一致时，才能通过正常使用无线网络

缺省情况下，默认传输密钥为1

密钥长度（选择WEP加密时）

选择加密算法。位数越多，加密效果越好

缺省情况下，密钥长度为64位

密钥类型（选择WEP加密时）

选择WEP密钥的形式

缺省情况下，密钥类型为HEX（即16进制）

密钥（选择WEP加密时）

根据密钥类型设置相应的密钥

HEX只可输入0～9、a～f、A～F所组成的字符串

加密协议（选择Mixed WPA/WPA2-个人加密）

选择加密协议

·     TKIP：暂时密钥完整性协议

·     AES：先进加密标准

·     TKIP+AES：使用多种加密方式

缺省情况下，加密协议为AES

群组密钥更新周期

设备会根据所设定的时间定期更新密钥，单位为秒

缺省情况下，群组密钥更新周期为3600

无线接口IP地址

设置无线接口的IP地址

无线子网掩码

设置无线接口的IP地址子网掩码

地址池起始地址/结束地址

设置DHCP服务器地址池的起始地址和结束地址，且地址池结束地址要大于起始地址

地址租约

设置DHCP服务器分配给客户端IP地址的租借期限。当租借期满后，DHCP服务器会收回该IP地址，客户端必须重新申请（客户端一般会自动申请）

缺省情况下，地址租约为1440分钟

主/辅DNS服务器

设置DHCP服务器分配IP地址时所携带的主/辅DNS服务器地址

缺省情况下，DNS服务器地址为网关地址

不加密

所有请求认证的客户端都会通过认证

WEP加密

通过共享密钥来实现认证，是一种基础的加密方式

Mixed WPA/WPA2-个人加密

Mixed WPA/WPA2 是WPA-PSK和WPA2-PSK加密的混合模式，比WEP加密模式更为安全

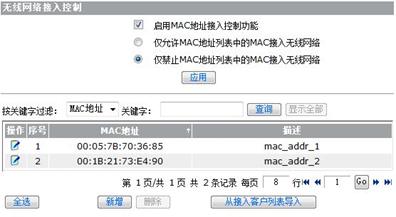

开启/关闭MAC地址接入控制功能（选中“启用MAC地址接入控制功能”，并选择相应的MAC接入无线网络功能，单击<应用>按钮生效）

添加MAC地址（单击主页面上的<新增>按钮，在弹出的对话框中输入MAC地址和描述信息，单击<增加>按钮生效）

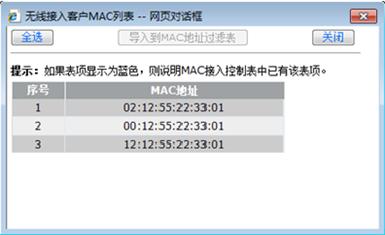

从接入客户端列表导入MAC地址（单击主页面上的<从接入客户列表导入>按钮，在弹出的对话框中选择待导入的表项，单击<导入到MAC地址过滤表>按钮生效）

启用MAC地址接入控制功能

选中该项启用MAC地址过滤功能，否则允许所有客户端计算机接入无线网络

仅允许MAC地址列表中的MAC接入

选中该项表示仅允许MAC地址表中的客户端计算机接入无线网络

仅禁止MAC地址列表中的MAC接入

选中该项表示仅禁止MAC地址表中的客户端计算机接入无线网络

MAC地址

客户端计算机的MAC地址，输入格式为xx:xx:xx:xx:xx:xx （或xxxx-xxxx-xxxx），且不区分大小写

描述

MAC地址的说明信息

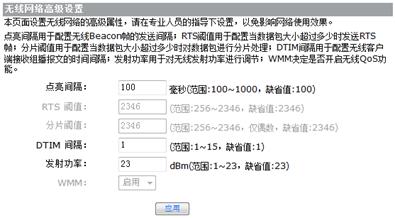

设置无线网络的高级属性（比如：点亮间隔、RTS阈值等）

点亮间隔

无线接入点周期性发送信号的时间周期，给无线局域网的客户端提供同步时钟

缺省情况下，点亮间隔为100毫秒

RTS阈值

如果传输的数据帧的长度超过RTS阈值，将采用RTS机制发送。如果没有隐藏节点的问题，建议使用缺省值

缺省情况下，RTS阈值为2346

·     RTS机制为先发送RTS报文，获得允许后，才能发送数据包

·     当无线工作模式设置为“n-only”或“b+g+n”时，RTS阈值不能设置

分片阈值

如果传输的数据帧的长度超过分片阈值，该数据帧将被分片。只有在无线网络干扰较大或使用率较高时，才有必要采用较小的分片阈值。采用较小的分片阈值能增加传输的可靠性，但效率较低，而采用大的分片阈值则容易受干扰，但效率较高

缺省情况下为2346

当无线工作模式设置为“n-only”或“b+g+n”时，分配阈值不能设置

DTIM间隔

DTIM间隔决定了MAC层多播通信的频率

缺省情况下，DTIM间隔为1

发射功率

设置无线发射功率，值越大，作用的范围越大，信号越好

缺省情况下，发射功率为23dBm

WMM

开启/关闭无线QoS功能，启用QoS功能可以保证语音、视频等实时性要求较高的业务的服务质量

缺省情况下，WMM为启用

当无线工作模式设置为“n-only”或“b+g+n”时，WMM不能设置

显示当前所有连接到本设备的无线客户端的MAC地址
