核心交换机7506上面插了防火墙板卡，但是端口不够，需要用业务板端口做引流，是不是就是做端口镜像，把业务板的端口流量镜像到防火墙板卡端口，具体怎么配置的可以举例描述一下吗

可以做三层模式PBR 策略路由。

可以做二层模式，vlan映射。看你怎么组网了

您好，请知：

可以配置策略路由实现流量的引流，但是需要确保路由可达。

以下是策略路由的配置举例，请参考：

1.5.2  PBR方式接口策略路由典型配置举例

1. 组网需求

通过策略路由控制从Switch A的接口Vlan-interface11接收的报文：

l              指定所有TCP报文的下一跳为1.1.2.2；

l              其它报文仍然按照查找路由表的方式进行转发。

2. 组网图

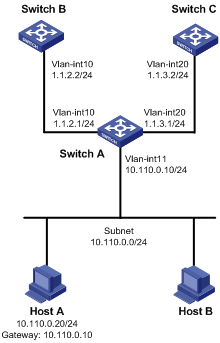

图1-2 基于报文协议类型的接口策略路由的配置举例组网图

3. 配置步骤

(1)        配置Switch A

# 定义访问控制列表，ACL 3101匹配TCP报文。

<SwitchA> system-view

[SwitchA] acl number 3101

[SwitchA-acl-adv-3101] rule permit tcp

[SwitchA-acl-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply ip-address next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在接口Vlan-interface11上应用接口策略路由，处理此接口接收的报文。

[SwitchA] interface vlan-interface 11

[SwitchA-Vlan-interface11] ip address 10.110.0.10 255.255.255.0

[SwitchA-Vlan-interface11] ip policy-based-route aaa

[SwitchA-Vlan-interface11] quit

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 255.255.255.0

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 255.255.255.0

(2)        配置Switch B

# 配置到网段10.110.0.0/24的静态路由。

<SwitchB> system-view

[SwitchB] ip route-static 10.110.0.0 24 1.1.2.1

# 配置接口Vlan-interface10的IP地址。

[SwitchB] interface vlan-interface 10

[SwitchB-Vlan-interface10] ip address 1.1.2.2 255.255.255.0

[SwitchB-Vlan-interface10] quit

(3)        配置Switch C

# 配置到网段10.110.0.0/24的静态路由。

<SwitchC> system-view

[SwitchC] ip route-static 10.110.0.0 24 1.1.3.1

# 配置接口Vlan-interface20的IP地址。

[SwitchC] interface vlan-interface 20

[SwitchC-Vlan-interface20] ip address 1.1.3.2 255.255.255.0

[SwitchC-Vlan-interface20] quit

(4)        验证配置结果

将Host A的IP地址配置为10.110.0.20/24，网关地址配置为10.110.0.10。

从Host A上Telnet与Switch A直连的Switch B（telnet 1.1.2.2），结果成功。

从Host A上Telnet与Switch A直连的Switch C（telnet 1.1.3.2），结果失败。

从Host A上ping与Switch A直连的Switch C（ping 1.1.3.2），结果成功。

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：从Switch A的接口Vlan-interface11接收的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不转发TCP报文，但可以转发非TCP报文，策略路由设置成功。

1.5.3  QoS策略方式IPv4策略路由配置举例

1. 组网需求

控制从设备Switch A的GigabitEthernet2/0/1端口接收的所有报文，都转发到下一跳202.1.1.2。

2. 组网图

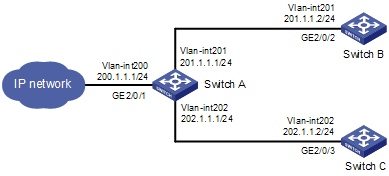

图1-3 配置通过QoS策略实现IPv4策略路由组网图

3. 配置步骤

# 创建IPv4 ACL，匹配规则为所有报文。

<SwitchA> system-view

[SwitchA] acl number 2000

[SwitchA-acl-basic-2000] rule 0 permit source any

[SwitchA-acl-basic-2000] quit

# 创建流分类，并配置流分类规则为匹配IPv4 ACL 2000的报文。

[SwitchA] traffic classifier a

[SwitchA-classifier-a] if-match acl 2000

[SwitchA-classifier-a] quit

# 创建流行为，并配置动作为将报文重定向到下一跳202.1.1.2。

[SwitchA] traffic behavior a

[SwitchA-behavior-a] redirect next-hop 202.1.1.2

[SwitchA-behavior-a] quit

# 创建QoS策略，并将流分类与流行为进行关联。

[SwitchA] qos policy a

[SwitchA-qospolicy-a] classifier a behavior a

[SwitchA-qospolicy-a] quit

# 将QoS策略应用到端口GigabitEthernet2/0/1。

[SwitchA] interface gigabitethernet 2/0/1

[SwitchA-GigabitEthernet2/0/1] qos apply policy a inbound

4. 验证结果

完成上面的配置后，当设备Switch A从GigabitEthernet2/0/1端口收到目的IP地址为201.1.1.2的报文时，此报文会被发送到Switch C，而不会发送到Switch B，说明策略路由应用成功。
