acl配置

参考下面配置：

1. 组网需求

·     某公司内的各部门之间通过Device实现互连，该公司的工作时间为每周工作日的8点到18点。

·     通过配置，允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

2. 组网图

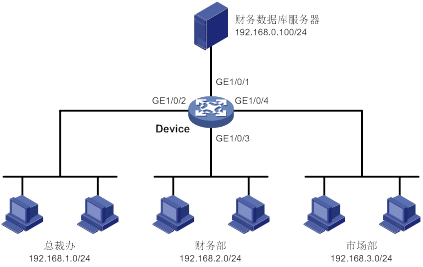

图1-1 ACL典型配置组网图

3. 配置步骤

# 创建名为work的时间段，其时间范围为每周工作日的8点到18点。

<Device> system-view

[Device] time-range work 08:00 to 18:00 working-day

# 创建IPv4高级ACL 3000，并制订如下规则：允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

[Device] acl advanced 3000

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.0.100 0 time-range work

[Device-acl-ipv4-adv-3000] rule deny ip source any destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] quit

# 应用IPv4高级ACL 3000对接口GigabitEthernet1/0/1出方向上的报文进行过滤。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] packet-filter 3000 outbound

[Device-GigabitEthernet1/0/1] quit
