S5120V2-28P-LI

能不能说明详细一点啊

您好，请知：

如果是想在本台交换机开启DHCP功能，可参考如下配置脚本：

在交换机分别创建VLAN 10、VLAN 20：

[SW1]vlan 10

[SW1-vlan10]quit

[SW1]vlan 20

[SW1-vlan20]quit

VLAN 10的IP设置为：192.168.10.1 255.255.255.0：

[SW1]int vlan 10

[SW1-Vlan-interface10]ip address 192.168.10.1 24

[SW1-Vlan-interface10]quit

VLAN 20的IP设置为：192.168.20.1 255.255.255.0：

[SW1]int vlan 20

[SW1-Vlan-interface20]ip address 192.168.20.1 24

[SW1-Vlan-interface20]quit

将GI1/0/1端口划分到VLAN 10：

[SW1]int gi 1/0/1

[SW1-GigabitEthernet1/0/1]port link-type access

[SW1-GigabitEthernet1/0/1]port access vlan 10

[SW1-GigabitEthernet1/0/1]quit

将GI1/0/2端口划分到VLAN 20：

[SW1]int gi 1/0/2

[SW1-GigabitEthernet1/0/2]port link-type access

[SW1-GigabitEthernet1/0/2]port access vlan 20

[SW1-GigabitEthernet1/0/2]quit

开启DHCP功能：

[SW1]dhcp enable

创建DHCP地址池，命名为VLAN10，分配网段、子网掩码、默认网关、DNS：

[SW1]dhcp server ip-pool vlan10

[SW1-dhcp-pool-vlan10]network 192.168.10.0 mask 255.255.255.0

[SW1-dhcp-pool-vlan10]gateway-list 192.168.10.1

[SW1-dhcp-pool-vlan10]dns-list 114.114.114.114

[SW1-dhcp-pool-vlan10]quit

[SW1]

创建DHCP地址池，命名为VLAN20，分配网段、子网掩码、默认网关、DNS：

[SW1]dhcp server ip-pool vlan20

[SW1-dhcp-pool-vlan20]network 192.168.20.0 mask 255.255.255.0

[SW1-dhcp-pool-vlan20]gateway-list 192.168.20.1

[SW1-dhcp-pool-vlan20]dns-list 114.114.114.114

[SW1-dhcp-pool-vlan20]quit

如果是想作为中继指向到DHCP服务器，参考案例如下：

3.14.1  DHCP中继基本组网配置举例

1. 组网需求

·              DHCP客户端所在网段为10.10.1.0/24，DHCP服务器的IP地址为10.1.1.1/24；

·              由于DHCP客户端和DHCP服务器不在同一网段，因此，需要在客户端所在网段设置DHCP中继设备，以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息；

·              Switch A作为DHCP中继通过端口（属于VLAN10）连接到DHCP客户端所在的网络，交换机VLAN接口10的IP地址为10.10.1.1/24，VLAN接口20的IP地址为10.1.1.2/24。

2. 组网图

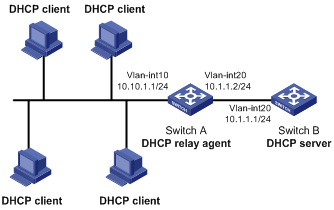

图3-3 DHCP中继组网示意图

3. 配置步骤

# 配置各接口的IP地址（略）。

# 开启DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口10工作在DHCP中继模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select relay

# 配置DHCP服务器的地址。

[SwitchA-Vlan-interface10] dhcp relay server-address 10.1.1.1

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息；如果在DHCP中继上通过dhcp relay client-information record命令开启了DHCP中继的用户地址表项记录功能，则可以通过display dhcp relay client-information命令可以显示通过DHCP中继获取IP地址的客户端信息。
