A2020

网络配置

1.2.1  Web方式进行设备网络配置

步骤1    将PC的IP配置为除192.168.0.1/24以外的地址，并直连到设备的Admin口（出厂IP地址为192.168.0.1/24）。启动浏览器登录系统（https://192.168.0.1），输入用户名和密码（出厂用户和密码为：admin/admin）及验证码，单击<登录>按钮后进入设备Web管理页面。

图1-8 系统登录框示意图

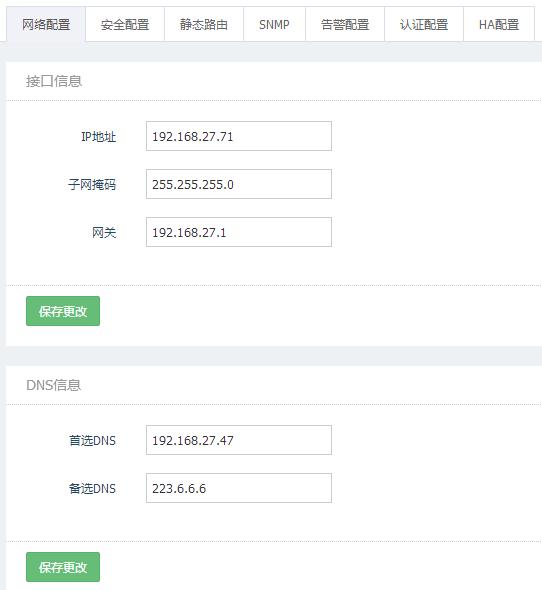

步骤2    进入[系统/系统配置/网络配置]页面：配置管理IP、掩码、网关、DNS。

图1-9 网络配置页面示意图

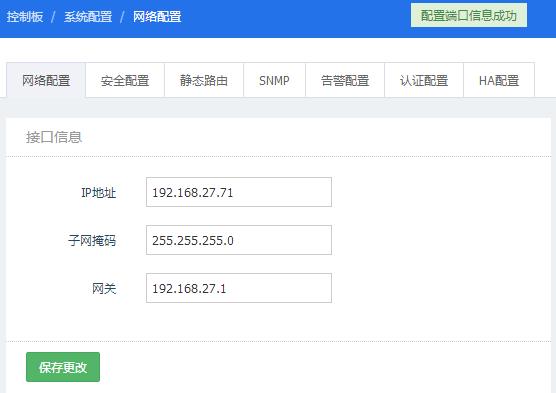

步骤3    单击<保存更改>后即可配置成功，并在页面上方提示“配置端口信息成功”：

图1-10 网络配置页面示意图

步骤4    最后将Admin口连接到网络交换机中，便于远程Web访问。

1.2.2  Console口方式进行网络配置

步骤1    使用串口线连接设备的console口。

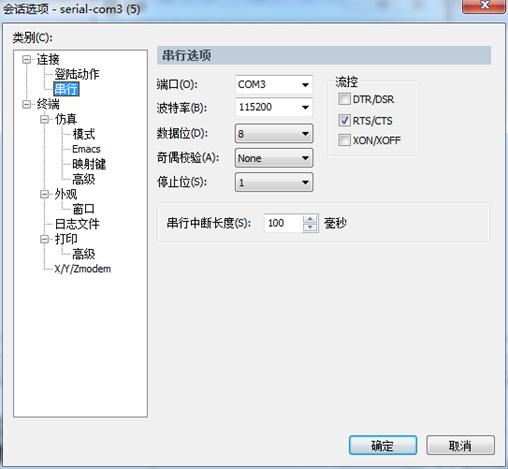

步骤2    在PC机上使用minicom(*nix)、putty或SecureCRT等支持串口通信的工具连接到系统串口终端，修改串口连接参数：端口：COMx、波特率：115200、数据位：8、奇偶校验：None、停止位：1、字符编码：UTF-8。参考下图：

图1-11 串口连接参数配置示意图

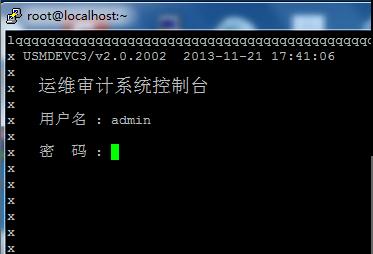

步骤3    连接后，会提示要求输入admin的密码，如下图：

图1-12 串口登录界面示意图

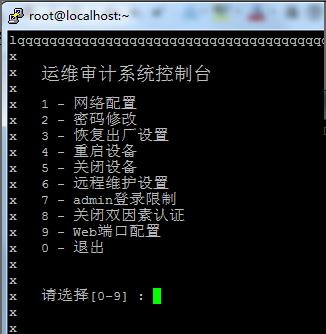

步骤4    输入用户名/密码，回车后即可登录成功：

图1-13 串口视图示意图

步骤5    在提示光标处输入1，可以查看到当前的网络配置信息：

图1-14 串口修改网络配置示意图

步骤6    在提示光标处输入1，可以修改系统的管理IP地址：

图1-15 串口修改管理IP示意图

步骤7    修改完成后即可生效，再通过浏览器登录系统：

图1-16 系统登录框示意图

您好，参考

1.2  网络配置

1.2.1  Web方式进行设备网络配置

步骤1    将PC的IP配置为除192.168.0.1/24以外的地址，并直连到设备的Admin口（出厂IP地址为192.168.0.1/24）。启动浏览器登录系统（https://192.168.0.1），输入用户名和密码（出厂用户和密码为：admin/admin）及验证码，单击<登录>按钮后进入设备Web管理页面。

图1-8 系统登录框示意图

步骤2    进入[系统/系统配置/网络配置]页面：配置管理IP、掩码、网关、DNS。

图1-9 网络配置页面示意图

步骤3    单击<保存更改>后即可配置成功，并在页面上方提示“配置端口信息成功”：

图1-10 网络配置页面示意图

步骤4    最后将Admin口连接到网络交换机中，便于远程Web访问。

1.2.2  Console口方式进行网络配置

步骤1    使用串口线连接设备的console口。

步骤2    在PC机上使用minicom(*nix)、putty或SecureCRT等支持串口通信的工具连接到系统串口终端，修改串口连接参数：端口：COMx、波特率：115200、数据位：8、奇偶校验：None、停止位：1、字符编码：UTF-8。参考下图：

图1-11 串口连接参数配置示意图

步骤3    连接后，会提示要求输入admin的密码，如下图：

图1-12 串口登录界面示意图

步骤4    输入用户名/密码，回车后即可登录成功：

图1-13 串口视图示意图

步骤5    在提示光标处输入1，可以查看到当前的网络配置信息：

图1-14 串口修改网络配置示意图

步骤6    在提示光标处输入1，可以修改系统的管理IP地址：

图1-15 串口修改管理IP示意图

步骤7    修改完成后即可生效，再通过浏览器登录系统：

图1-16 系统登录框示意图
