1.7.1  802.1x典型配置举例

1. 组网需求

l              要求在各端口上对用户接入进行认证，以控制其访问Internet；接入控制模式要求是基于MAC地址的接入控制。

l              所有接入用户都属于一个缺省的域：***.***，该域最多可容纳30个用户；认证时，先进行RADIUS认证，如果RADIUS服务器没有响应再转而进行本地认证；计费时，如果RADIUS计费失败则切断用户连接使其下线；此外，接入时在用户名后不添加域名，正常连接时如果用户有超过20分钟流量持续小于2000Bytes的情况则切断其连接。

l              由两台RADIUS服务器组成的服务器组与交换机相连，其IP地址分别为10.11.1.1和10.11.1.2，前者作为主认证/备份计费服务器，后者作为备份认证/主计费服务器；设置系统与认证RADIUS服务器交互报文时的加密密码为“name”、与计费RADIUS服务器交互报文时的加密密码“money”，设置系统在向RADIUS服务器发送报文后5秒种内如果没有得到响应就向其重新发送报文，重复发送报文的次数总共为5次，设置系统每15分钟就向RADIUS服务器发送一次实时计费报文，指示系统从用户名中去除用户域名后再将之传给RADIUS服务器。

l              本地802.1x接入用户的用户名为localuser，密码为localpass，使用明文输入，闲置切断功能处于打开状态。

2. 组网图

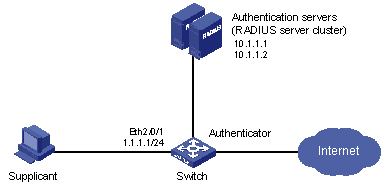

图1-11 启动802.1x和RADIUS对接入用户进行AAA操作

3. 配置步骤

# 开启全局802.1x特性。

<H3C> system-view

System View: return to User View with Ctrl+Z.

[H3C] dot1x

# 开启指定端口Ethernet 2/0/1的802.1x特性。

[H3C] dot1x interface Ethernet 2/0/1

# 设置接入控制方式（该命令可以不配置，因为端口的接入控制在缺省情况下就是基于MAC地址的）。

[H3C] dot1x port-method macbased interface Ethernet 2/0/1

# 创建RADIUS方案radius1并进入其视图。

[H3C] radius scheme radius1

# 设置主认证/计费RADIUS服务器的IP地址。

[H3C-radius-radius1] primary authentication 10.11.1.1

[H3C-radius-radius1] primary accounting 10.11.1.2

# 设置备份认证/计费RADIUS服务器的IP地址。

[H3C-radius-radius1] secondary authentication 10.11.1.2

[H3C-radius-radius1] secondary accounting 10.11.1.1

# 设置系统与认证RADIUS服务器交互报文时的加密密码。

[H3C -radius-radius1] key authentication name

# 设置系统与计费RADIUS服务器交互报文时的加密密码。

[H3C-radius-radius1] key accounting money

# 设置系统向RADIUS服务器重发报文的时间间隔与次数。

[H3C-radius-radius1] timer 5

[H3C-radius-radius1] retry 5

# 设置系统向RADIUS服务器发送实时计费报文的时间间隔。

[H3C-radius-radius1] timer realtime-accounting 15

# 指示系统从用户名中去除用户域名后再将之传给RADIUS服务器。

[H3C-radius-radius1] user-name-format without-domain

[H3C-radius-radius1] quit

# 创建域***.***并进入其视图。

[H3C] domain ***.***

# 指定radius1为该域用户的RADIUS方案，若RADIUS服务器无效，则使用本地认证方案。

[H3C-isp-***.***] scheme radius-scheme radius1 local

# 设置该域最多可容纳30个用户。

[H3C-isp-***.***] access-limit enable 30

# 启动闲置切断功能并设置相关参数。

[H3C-isp-***.***] idle-cut enable 20 2000

[H3C-isp-***.***] quit

# 配置域***.***为缺省用户域。

[H3C] domain default enable ***.***

# 添加本地接入用户。

[H3C] local-user localuser

[H3C-luser-localuser] service-type lan-access

[H3C-luser-localuser] password simple localpass
