1.21.1  本地MAC地址认证配置举例

1. 组网需求

如图1-3所示，某子网的用户主机与设备的端口GigabitEthernet1/0/1相连接。

·              设备的管理者希望在端口GigabitEthernet1/0/1上对用户接入进行MAC地址认证，以控制它们对Internet的访问。

·              要求设备每隔180秒就对用户是否下线进行检测；并且当用户认证失败时，需等待180秒后才能对用户再次发起认证。

·              所有用户都属于ISP域bbb，认证时使用本地认证的方式。

·              使用用户的MAC地址作用户名和密码，其中MAC地址带连字符、字母小写。

2. 组网图

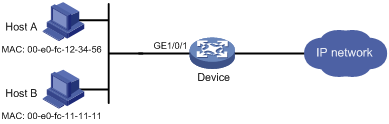

图1-3 启动MAC地址认证对接入用户进行本地认证

‌

3. 配置步骤

# 添加网络接入类本地接入用户。本例中添加Host A的本地用户，用户名和密码均为Host A的MAC地址00-e0-fc-12-34-56，服务类型为lan-access。

<Device> system-view

[Device] local-user 00-e0-fc-12-34-56 class network

[Device-luser-network-00-e0-fc-12-34-56] password simple 00-e0-fc-12-34-56

[Device-luser-network-00-e0-fc-12-34-56] service-type lan-access

[Device-luser-network-00-e0-fc-12-34-56] quit

# 配置ISP域，使用本地认证方法。

[Device] domain bbb

[Device-isp-bbb] authentication lan-access local

[Device-isp-bbb] quit

# 开启端口GigabitEthernet1/0/1的MAC地址认证。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] mac-authentication

[Device-GigabitEthernet1/0/1] quit

# 配置MAC地址认证用户所使用的ISP域。

[Device] mac-authentication domain bbb

# 配置MAC地址认证的定时器。

[Device] mac-authentication timer offline-detect 180

[Device] mac-authentication timer quiet 180

# 配置MAC地址认证用户的帐号格式：使用带连字符的MAC地址作为用户名与密码，其中字母小写。

[Device] mac-authentication user-name-format mac-address with-hyphen lowercase

# 开启全局MAC地址认证。

[Device] mac-authentication

4. 验证配置

# 当用户接入端口GigabitEthernet1/0/1之后，可以通过如下显示信息看到Host A成功通过认证，处于上线状态，Host B没有通过认证，它的MAC地址被加入静默MAC列表。

<Device> display mac-authentication

Global MAC authentication parameters:

   MAC authentication     : Enabled

   User name format       : MAC address in lowercase(xx-xx-xx-xx-xx-xx)

           Username       : mac

           Password       : Not configured

   Offline detect period  : 180 s

   Quiet period           : 180 s

   Server timeout         : 100 s

   Reauth period          : 3600 s

   Authentication domain  : bbb

 Online MAC-auth wired users    : 1

 Silent MAC users:

          MAC address       VLAN ID  From port               Port index

          00e0-fc11-1111    8        GE1/0/1                 1

 GigabitEthernet1/0/1 is link-up

   MAC authentication         : Enabled

   Carry User-IP              : Disabled

   Authentication domain      : Not configured

   Auth-delay timer           : Disabled

   Periodic reauth            : Disabled

   Re-auth server-unreachable : Logoff

   Guest VLAN                 : Not configured

   Guest VLAN auth-period     : 30 s

   Critical VLAN              : Not configured

   Critical voice VLAN        : Disabled

   Host mode                  : Single VLAN

   Offline detection          : Enabled

   Authentication order       : Default

   Guest VSI                  : Not configured

   Guest VSI auth-period      : 30 s

   Critical VSI               : Not configured

   Max online users           : 4294967295

   Auto-tag feature           : Disabled

   VLAN tag configuration ignoring : Disabled

   Authentication attempts    : successful 1, failed 0

   Current online users       : 1

          MAC address       Auth state

          00e0-fc12-3456    Authenticated
