组播

1.6.2  基于端口的组播VLAN配置举例

1. 组网需求

l              如图1-5所示，Router A通过接口GigabitEthernet1/0/1连接组播源（Source），通过接口GigabitEthernet1/0/2连接Switch A；

l              Router A上运行IGMPv2，Switch A上运行版本2的IGMP Snooping，并由Router A充当IGMP查询器；

l              Switch A的端口GigabitEthernet1/0/1属于VLAN 10，端口GigabitEthernet1/0/2到GigabitEthernet1/0/4分别属于VLAN 2到VLAN 4，Host A到Host C分别连接到Switch A的端口GigabitEthernet1/0/2到GigabitEthernet1/0/4上；

l              组播源向组播组224.1.1.1发送组播数据，Host A、Host B和Host C都是该组播组的接收者（Receiver）；

l              通过配置基于端口的组播VLAN，使Router A通过组播VLAN向Switch A下分属不同用户VLAN的主机分发组播数据。

2. 组网图

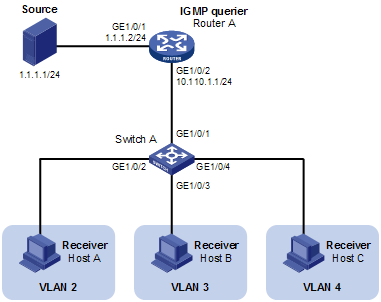

图1-5 基于端口的组播VLAN配置组网图

3. 配置步骤

(1)        配置IP地址

请按照图1-5配置各接口的IP地址和子网掩码，具体配置过程略。

(2)        配置Router A

# 使能IP组播路由，在各接口上使能PIM-DM，并在主机侧接口GigabitEthernet1/0/2上使能IGMP。

<RouterA> system-view

[RouterA] multicast routing-enable

[RouterA] interface gigabitethernet 1/0/1

[RouterA-GigabitEthernet1/0/1] pim dm

[RouterA-GigabitEthernet1/0/1] quit

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] pim dm

[RouterA-GigabitEthernet1/0/2] igmp enable

(3)        配置Switch A

# 全局使能IGMP Snooping。

<SwitchA> system-view

[SwitchA] igmp-snooping

[SwitchA-igmp-snooping] quit

# 创建VLAN 10，把端口GigabitEthernet1/0/1添加到该VLAN中，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 10

[SwitchA-vlan10] port gigabitethernet 1/0/1

[SwitchA-vlan10] igmp-snooping enable

[SwitchA-vlan10] quit

# 创建VLAN 2，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 2

[SwitchA-vlan2] igmp-snooping enable

[SwitchA-vlan2] quit

VLAN 3与VLAN 4的配置与VLAN 2相似，配置过程略。

# 配置端口GigabitEthernet1/0/2为Hybrid类型，缺省VLAN为VLAN 2；允许VLAN 2和VLAN 10的报文通过，且均不携带Tag。

[SwitchA] interface gigabitethernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type hybrid

[SwitchA-GigabitEthernet1/0/2] port hybrid pvid vlan 2

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 2 untagged

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 10 untagged

[SwitchA-GigabitEthernet1/0/2] quit

GigabitEthernet1/0/3与GigabitEthernet1/0/4的配置与GigabitEthernet1/0/2相似，配置过程略。

# 配置VLAN 10为组播VLAN。

[SwitchA] multicast-vlan 10

# 将端口GigabitEthernet1/0/2到GigabitEthernet1/0/3添加到组播VLAN 10内。

[SwitchA-mvlan-10] port gigabitethernet 1/0/2 to gigabitethernet 1/0/3

[SwitchA-mvlan-10] quit

# 配置端口GigabitEthernet1/0/4也属于组播VLAN 10。

[SwitchA] interface gigabitethernet 1/0/4

[SwitchA-GigabitEthernet1/0/4] port multicast-vlan 10

[SwitchA-GigabitEthernet1/0/4] quit

(4)        检验配置效果

# 查看Switch A上所有组播VLAN的信息。

[SwitchA] display multicast-vlan

 Total 1 multicast-vlan(s)

 Multicast vlan 10

   subvlan list:

    no subvlan

   port list:

    GE1/0/2                 GE1/0/3                 GE1/0/4

# 查看Switch A上IGMP Snooping组播组的信息。

[SwitchA] display igmp-snooping group

  Total 1 IP Group(s).

  Total 1 IP Source(s).

  Total 1 MAC Group(s).

  Port flags: D-Dynamic port, S-Static port, C-Copy port

  Subvlan flags: R-Real VLAN, C-Copy VLAN

  Vlan(id):10.

    Total 1 IP Group(s).

    Total 1 IP Source(s).

    Total 1 MAC Group(s).

    Router port(s):total 1 port(s).

            GE1/0/1                (D)

    IP group(s):the following ip group(s) match to one mac group.

      IP group address:224.1.1.1

        (0.0.0.0, 224.1.1.1):

          Host port(s):total 3 port(s).

            GE1/0/2                (D)

            GE1/0/3                (D)

            GE1/0/4                (D)

    MAC group(s):

      MAC group address:0100-5e01-0101

          Host port(s):total 3 port(s).

            GE1/0/2

            GE1/0/3

            GE1/0/4

由此可见，IGMP Snooping统一在组播VLAN（VLAN 10）中维护路由器端口和成员端口。
