H3C 5320

您好，参考

2.11  DHCP服务器典型配置举例

常见的DHCP组网方式可分为两类：一种是DHCP服务器和客户端在同一个子网内，直接进行DHCP报文的交互；第二种是DHCP服务器和客户端处于不同的子网中，必须通过DHCP中继代理实现IP地址的分配。无论哪种情况下，DHCP的配置都是相同的。

2.11.1  静态绑定地址典型配置举例

1. 组网需求

Switch B和Switch C分别作为DHCP客户端和BOOTP客户端，从DHCP服务器Switch A获取静态绑定的IP地址、域名服务器、网关地址等信息。

其中：

l              Switch B上VLAN接口2的客户端ID为：

3030-3066-2e65-3234-392e-3830-3530-2d56-6c61-6e2d-696e-7465-7266-6163-6532；

l              Switch C上VLAN接口2的MAC地址为：000f-e249-8050。

2. 组网图

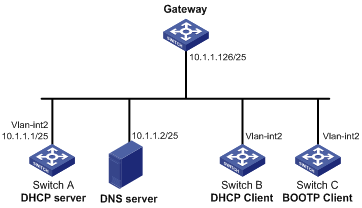

图2-1 静态绑定地址组网图

3. 配置步骤

(1)        配置接口的IP地址

<SwitchA> system-view

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 10.1.1.1 25

[SwitchA-Vlan-interface2] quit

(2)        配置DHCP服务

# 使能DHCP服务。

[SwitchA] dhcp enable

# 配置VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置DHCP地址池0，采用静态绑定方式为Switch B分配IP地址。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.5

[SwitchA-dhcp-pool-0] static-bind client-identifier 3030-3066-2e65-3234-392e-3830-3530-2d56-6c61-6e2d-696e-7465-7266-6163-6532

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-0] quit

# 配置DHCP地址池1，采用静态绑定方式为Switch C分配IP地址。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] static-bind ip-address 10.1.1.6

[SwitchA-dhcp-pool-1] static-bind mac-address 000f-e249-8050

[SwitchA-dhcp-pool-1] dns-list 10.1.1.2

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

(3)        验证配置结果

配置完成后，Switch B和Switch C可以从DHCP服务器Switch A分别申请到IP地址10.1.1.5和10.1.1.6，并获取相关网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

2.11.2  动态分配地址典型配置举例

1. 组网需求

l              作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址，该地址池网段分为两个子网网段：10.1.1.0/25和10.1.1.128/25；

l              Switch A的两个VLAN接口，VLAN接口1和VLAN接口2的地址分别为10.1.1.1/25和10.1.1.129/25；

l              10.1.1.0/25网段内的地址租用期限为10天12小时，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，WINS服务器地址为10.1.1.4/25，网关的地址为10.1.1.126/25；

l              10.1.1.128/25网段内的地址租用期限为5天，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，无WINS服务器地址，网关的地址为10.1.1.254/25。

l              10.1.1.0/25网段与10.1.1.128/25网段的域名后缀、DNS服务器地址相同，可以只配置10.1.1.0/24网段的域名后缀和DNS服务器地址，10.1.1.0/25网段与10.1.1.128/25网段继承10.1.1.0/24网段的配置。

2. 组网图

图2-2 DHCP组网图

3. 配置步骤

(1)        配置端口属于VLAN及对应VLAN接口的IP地址（略）

(2)        配置DHCP服务

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口1和VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select server global-pool

[SwitchA-Vlan-interface1] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器和网关地址）。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

[SwitchA] dhcp server forbidden-ip 10.1.1.4

[SwitchA] dhcp server forbidden-ip 10.1.1.126

[SwitchA] dhcp server forbidden-ip 10.1.1.254

# 配置DHCP地址池0的共有属性（地址池范围、客户端域名后缀、DNS服务器地址）。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-0] domain-name ***.***

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] quit

# 配置DHCP地址池1的属性（地址池范围、网关、地址租用期限、WINS服务器地址）。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-1] expired day 10 hour 12

[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4

[SwitchA-dhcp-pool-1] quit

# 配置DHCP地址池2的属性（地址池范围、地址租用期限、网关）。

[SwitchA] dhcp server ip-pool 2

[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128

[SwitchA-dhcp-pool-2] expired day 5

[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254

(3)        验证配置结果

配置完成后，10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

2.11.3  自定义选项典型配置举例

1. 组网需求

DHCP客户端Switch B从DHCP服务器Switch A获取IP地址和PXE引导服务器地址信息：

l              IP地址所在网段为10.1.1.0/24；

l              PXE引导服务器地址为1.2.3.4和2.2.2.2。

DHCP服务器需要通过自定义选项的方式配置Option 43的内容，从而实现为客户端分配PXE引导服务器地址。Option 43和PXE服务器地址列表的格式分别如图1-5和图1-7。DHCP服务器上配置的Option 43选项内容为80 0B 00 00 02 01 02 03 04 02 02 02 02，其中80为子选项类型（Sub-option type），0B为子选项长度（Sub-option length），00 00为PXE服务器类型（PXE server type），02为服务器数目（Server number），01 02 03 04 02 02 02 02为服务器的IP地址1.2.3.4和2.2.2.2。

2. 组网图

图2-3 自定义选项典型配置举例

3. 配置步骤

(1)        配置各接口的IP地址（略）

(2)        配置DHCP服务

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置DHCP地址池0。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-0] option 43 hex 80 0B 00 00 02 01 02 03 04 02 02 02 02

(3)        验证配置结果

配置完成后，Switch B可以从DHCP服务器Switch A获取到10.1.1.0/24网段的IP地址和PXE引导服务器地址。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

2.12  DHCP服务器常见配置错误举例

1. 故障现象

客户端从DHCP服务器动态获得的IP地址与其他主机IP地址冲突。

2. 故障分析

可能是网络上有主机私自配置了IP地址，导致冲突。

3. 处理过程

(1)        断开客户端的网线，从另外一台主机执行ping操作，设置较长超时时间，检查网络中是否已经存在该IP地址的主机。

(2)        如果能够收到ping操作的响应消息，则说明该IP地址已由用户静态配置。在DHCP服务器上执行dhcp server forbidden-ip命令，禁止该IP地址参与动态地址分配。

(3)        连接好客户端的网线，在客户端释放并重新获取IP地址。以Windows XP为例，在Windows环境下运行cmd进入DOS环境，使用ipconfig/release命令释放IP地址，之后使用ipconfig/renew重新获取IP地址。
