1.9  IRF典型配置举例

1.9.1  IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

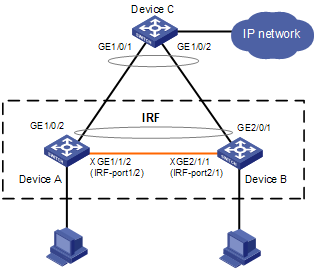

图1-13 IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

·     Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B。（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似）

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为接入层设备较多，我们采用LACP MAD检测。

4. 配置步骤

(1)     配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)     将两台设备断电后，按图1-13所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/2

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] undo shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port-configuration active

(3)     两台设备间会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)     配置LACP MAD检测

# 创建一个动态聚合端口，并使能LACP MAD检测功能，由于并不是在两个IRF之间配置LACP MAD检测，因此在系统提示输入IRF域ID时，可以保持为默认值0。

<DeviceA> system-view

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] link-aggregation mode dynamic

[DeviceA-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 0]:

 The assigned  domain ID is: 0

 Info: MAD LACP only enable on dynamic aggregation interface.

[DeviceA-Bridge-Aggregation2] quit

# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet2/0/1，专用于两台IRF成员设备与中间设备进行LACP MAD检测。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 2

[DeviceA-GigabitEthernet1/0/1] quit

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-GigabitEthernet2/0/1] port link-aggregation group 2

(5)     中间设备Device C的配置

Device C作为一台中间设备需要支持LACP功能，用来转发、处理LACP协议报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持LACP功能的交换机即可。

# 创建一个动态聚合端口。

<DeviceC> system-view

[DeviceC] interface bridge-aggregation 2

[DeviceC-Bridge-Aggregation2] link-aggregation mode dynamic

[DeviceC-Bridge-Aggregation2] quit

# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet1/0/2，用于进行LACP MAD检测。

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-aggregation group 2

[DeviceC-GigabitEthernet1/0/1] quit

[DeviceC] interface gigabitethernet 1/0/2

[DeviceC-GigabitEthernet1/0/2] port link-aggregation group 2

# 按图1-13所示连接LACP MAD链路。

1.9.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

图1-14 IRF典型配置组网图（BFD MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在Device A和Device B上配置IRF功能），接入层设备通过聚合双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。

4. 配置步骤

(1)     配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)     将两台设备断电后，按图1-14所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/2

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] undo shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port-configuration active

(3)     两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)     配置BFD MAD检测

# 创建VLAN 3，并将Device A上的端口GigabitEthernet1/0/1和Device B上的端口GigabitEthernet2/0/1加入VLAN中。

<DeviceA> system-view

[DeviceA] vlan 3

[DeviceA-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[DeviceA-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[DeviceA] interface vlan-interface 3

[DeviceA-Vlan-interface3] mad bfd enable

[DeviceA-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[DeviceA-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[DeviceA-Vlan-interface3] quit

# 按图1-14所示连接BFD MAD链路。

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1和GigabitEthernet2/0/1上关闭生成树协议。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-Gigabitethernet1/0/1] undo stp enable

[DeviceA-Gigabitethernet1/0/1] quit

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-Gigabitethernet2/0/1] undo stp enable

1.9.3  IRF典型配置举例（ARP MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

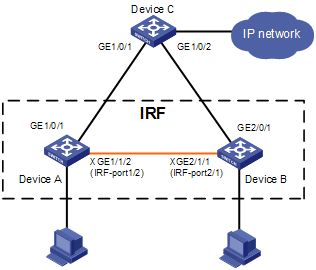

图1-15 IRF典型配置组网图（ARP MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在Device A和Device B上配置IRF功能），IRF通过双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用ARP MAD检测方式来监测IRF的状态，复用链路上行传递ARP MAD报文。为防止环路发生，在IRF和Device C上启用生成树功能。

4. 配置步骤

(1)     配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)     将两台设备断电后，按图1-14所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/2

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/1/2

[DeviceA-Ten-GigabitEthernet1/1/2] undo shutdown

[DeviceA-Ten-GigabitEthernet1/1/2] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/1/2] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port-configuration active

(3)     两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)     配置ARP MAD

# 在IRF上全局使能MSTP，以防止环路的发生。

<DeviceA> system-view

[DeviceA] stp enable

# 按图1-15所示连接ARP MAD检测链路。

# 将IRF配置为MAC地址立即改变。

[DeviceA] undo irf mac-address persistent

# 创建VLAN 3，并将Device A（成员编号为1）上的端口GigabitEthernet1/0/1和Device B（成员编号为2）上的端口GigabitEthernet2/0/1加入VLAN中。

[DeviceA] vlan 3

[DeviceA-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[DeviceA-vlan3] quit

# 创建VLAN-interface3，并配置IP地址，使能ARP MAD检测功能，由于并不是在两个IRF之间配置ARP MAD检测，因此在系统提示输入IRF域ID时，可以保持为默认值0。

[DeviceA] interface vlan-interface 3

[DeviceA-Vlan-interface3] ip address 192.168.2.1 24

[DeviceA-Vlan-interface3] mad arp enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 0]:

 The assigned  domain ID is: 0

(5)     配置Device C

# 在全局使能MSTP，以防止环路的发生。

<DeviceC> system-view

[DeviceC] stp enable

# 创建VLAN 3，并将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入VLAN 3中，用于转发ARP MAD报文。

[DeviceC] vlan 3

[DeviceC-vlan3] port gigabitethernet 1/0/1 gigabitethernet 1/0/2

[DeviceC-vlan3] quit
