1  基于IPv4的VRRP典型配置举例

1.1  简介

本章介绍使用VRRP技术提高网络可靠性的典型配置举例。

1.2  VRRP单备份组实现网关备份典型配置举例

1.2.1  适用产品和版本

表1 配置适用的产品与软件版本关系

1.2.2  组网需求

如图1所示，Host A所在网络的出口处部署了两台设备。现要求使用VRRP单备份组功能，将这两台设备组成一台虚拟路由器，作为Host A的缺省网关。具体应用需求如下：

·     在正常情况下，由Switch A承担网关功能，转发Host A发送至外网的流量；

·     当Switch A或其上行接口出现故障时，由Switch B接替Switch A承担网关功能；当Switch A故障恢复后，由Switch A继续承担网关功能；

·     保护VRRP备份组中的设备不受网络中非法VRRP报文的影响。

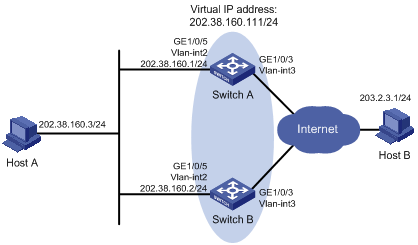

图1 VRRP单备份组配置组网图

1.2.3  配置思路

·     为了使Switch A优先被选举为VRRP备份组的Master设备，需要为其配置较高的优先级；

·     配置VRRP备份组工作在抢占模式，以保证原Master设备故障恢复后，能再次抢占成为Master；

·     监视Switch A上行接口的状态，当监测到其上行接口故障时，Switch A的优先级会自动降低指定的数额，使备份组内Switch B的优先级高于Switch A，从而实现主备切换；

·     为了避免VRRP备份组中的角色频繁发生变化，可以配置一定的抢占延迟时间；

·     VRRP备份组认证功能可以保证VRRP备份组内的设备仅处理合法的VRRP报文。

1.2.4  配置注意事项

·     同一个VRRP备份组的成员设备，如下配置必须保证完全一致：虚拟路由器的IP地址个数、每个备份组虚拟路由器的IP地址、定时器间隔时间和认证方式。

·     用户在配置降低优先级幅度时，需要确保降低后的优先级，比备份组内其他交换机的优先级要低，确保备份组内有其他交换机被选为Master交换机。

1.2.5  配置步骤

(1)     配置Switch A

# 配置VLAN 3。

<SwitchA> system-view

[SwitchA] vlan 3

[SwitchA-vlan3] port gigabitethernet 1/0/3

[SwitchA-vlan3] quit

[SwitchA] interface vlan-interface 3

[SwitchA-Vlan-interface3] ip address 100.0.0.2 24

[SwitchA-Vlan-interface3] quit

# 配置VLAN 2。

[SwitchA] vlan 2

[SwitchA-vlan2] port gigabitethernet 1/0/5

[SwitchA-vlan2] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 202.38.160.1 255.255.255.0

# 创建VRRP备份组1，其虚拟IP地址为202.38.160.111/24。

[SwitchA-Vlan-interface2] vrrp vrid 1 virtual-ip 202.38.160.111

# 设置Switch A在备份组中的优先级为110。

[SwitchA-Vlan-interface2] vrrp vrid 1 priority 110

# 设置备份组的认证方式为SIMPLE认证，认证字为hello。

[SwitchA-Vlan-interface2] vrrp vrid 1 authentication-mode simple hello

#设置Switch A工作在抢占方式，抢占延迟时间为5秒。

[SwitchA-Vlan-interface2] vrrp vrid 1 preempt-mode timer delay 5

# 设置监视Switch A连接Internet的VLAN接口3。当被监视的接口不可用时，Switch A的优先级会自动降低20，使备份组内Switch B的优先级高于Switch A，从而实现主备切换。

[SwitchA-Vlan-interface2] vrrp vrid 1 track interface vlan-interface 3 reduced 20

(2)     配置Switch B

# 配置VLAN 3。

<SwitchB> system-view

[SwitchB] vlan 3

[SwitchB-vlan3] port gigabitethernet 1/0/3

[SwitchB-vlan3] quit

[SwitchB] interface vlan-interface 3

[SwitchB-Vlan-interface3] ip address 101.0.0.2 24

[SwitchB-Vlan-interface3] quit

# 配置VLAN 2。

[SwitchB] vlan 2

[SwitchB-Vlan2] port gigabitethernet 1/0/5

[SwitchB-Vlan2] quit

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] ip address 202.38.160.2 255.255.255.0

# 创建一个VRRP备份组1，其虚拟IP地址为202.38.160.111/24。

[SwitchB-Vlan-interface2] vrrp vrid 1 virtual-ip 202.38.160.111

# 设置备份组的认证方式为SIMPLE认证，认证字为hello。

[SwitchB-Vlan-interface2] vrrp vrid 1 authentication-mode simple hello

# 设置Switch B工作在抢占方式，抢占延迟时间为5秒。

[SwitchB-Vlan-interface2] vrrp vrid 1 preempt-mode timer delay 5

(3)     配置主机

配置Host A的缺省网关为202.38.160.111，具体配置过程略。

1.2.6  验证配置

配置完成后，在Host A上可以ping通Host B。通过display vrrp verbose命令查看配置后的结果。

# 显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 1

     Admin Status   : Up                   State        : Master

     Config Pri     : 110                  Running Pri  : 110

     Preempt Mode   : Yes                  Delay Time   : 5

     Auth Type      : Simple               Key          : ******

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.1

   VRRP Track Information:

     Track Interface: Vlan3                State : Up         Pri Reduced : 20

# 显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 1

     Admin Status   : Up                   State        : Backup

     Config Pri     : 100                  Running Pri  : 100

     Preempt Mode   : Yes                  Delay Time   : 5

     Become Master  : 2200ms left

     Auth Type      : Simple               Key          : ******

     Virtual IP     : 202.38.160.111

     Master IP      : 202.38.160.1

以上显示信息表示在备份组1中Switch A为Master，Switch B为Backup，Host A发送给Host B的报文通过Switch A转发。

Switch A出现故障后，在Host A上仍然可以ping通Host B。通过display vrrp verbose命令查看Switch B上备份组的详细信息。

# Switch A出现故障后，显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 1

     Admin Status   : Up                   State        : Master

     Config Pri     : 100                  Running Pri  : 100

     Preempt Mode   : Yes                  Delay Time   : 5

     Auth Type      : Simple               Key          : ******

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.2

以上显示信息表示Switch A出现故障后，Switch B成为Master，Host A发送给Host B的报文通过Switch B转发。

Switch A连接Internet的VLAN接口3不可用时，在Host A上仍然可以ping通Host B。通过display vrrp verbose命令查看备份组的信息。

# Switch A的VLAN接口3不可用时，显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 1

     Admin Status   : Up                   State        : Backup

     Config Pri     : 110                  Running Pri  : 90

     Preempt Mode   : Yes                  Delay Time   : 5

     Become Master  : 2200ms left

     Auth Type      : Simple               Key          : ******

     Virtual IP     : 202.38.160.111

     Master IP      : 202.38.160.2

   VRRP Track Information:

     Track Interface: Vlan3                State : Down       Pri Reduced : 20

# Switch A的VLAN接口3不可用时，显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 1

     Admin Status   : Up                   State        : Master

     Config Pri     : 100                  Running Pri  : 100

     Preempt Mode   : Yes                  Delay Time   : 5

     Auth Type      : Simple               Key          : ******

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.2

以上显示信息表示Switch A的VLAN接口3不可用时，Switch A的优先级降低为90，成为Backup，Switch B成为Master，Host A发送给Host B的报文通过Switch B转发。

1.2.7  配置文件

·     Switch A上的配置

#

vlan 2 to 3

#

interface Vlan-interface2

 ip address 202.38.160.1 255.255.255.0

 vrrp vrid 1 virtual-ip 202.38.160.111

 vrrp vrid 1 priority 110

 vrrp vrid 1 preempt-mode timer delay 5

 vrrp vrid 1 track interface Vlan-interface3 reduced 20

 vrrp vrid 1 authentication-mode simple cipher $c$3$1FcANPYJCkyfZyS7FAl0oW8bBcUXNbbc

#

interface Vlan-interface3

 ip address 100.0.0.2 255.255.255.0

#

interface GigabitEthernet1/0/3

 port access vlan 3

#

interface GigabitEthernet1/0/5

 port access vlan 2

#

·     Switch B上的配置

#

vlan 2 to 3

#

interface Vlan-interface2

 ip address 202.38.160.2 255.255.255.0

 vrrp vrid 1 virtual-ip 202.38.160.111

 vrrp vrid 1 preempt-mode timer delay 5

 vrrp vrid 1 authentication-mode simple cipher $c$3$vxKRiU4Fy/p4dRTiw+znGTQyYNDfQrxb

#

interface Vlan-interface3

 ip address 101.0.0.2 255.255.255.0

#

interface GigabitEthernet1/0/3

 port access vlan 3

#

interface GigabitEthernet1/0/5

 port access vlan 2

#

1、假如两台交换机有万兆口话，建议采用IRF堆叠，可能将两台设备虚拟成一台设备，可以起到简化配置和运维复杂度的效果；

2、假如两台交换机没有万兆口，要做双机热备的话，只能采用vrrp了，这样的话，配置要复杂的很多，不仅需要两台交换机都需要做vrrp相关配置，而且有双链路互联的话，需要启用stp协议，指定主root和备root；
