H3C S5130S-28s-HI 端口镜像配置

1.5.3  利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例

1. 组网需求

三个部门A、B、C分别使用FortyGigE1/0/1～FortyGigE1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

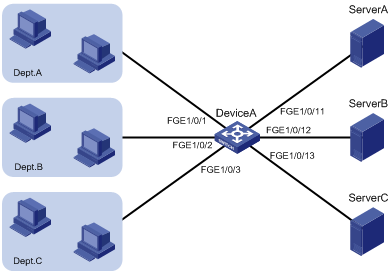

图1-5 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图



3. 配置步骤

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port fortygige 1/0/1 to fortygige 1/0/3 both

# 将设备上任意未使用的端口（此处以FortyGigE1/0/5为例）配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port fortygige 1/0/5

# 创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port fortygige 1/0/11 to fortygige 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10

1.5.4  二层远程端口镜像配置举例

1. 组网需求

·            在一个二层网络中，Device A、Device B、Device C及Server如下图所示连接。其中，Device A通过端口FortyGigE1/0/1连接市场部。

·            通过配置二层远程端口镜像，使Server可以监控所有从市场部发出的报文。

2. 组网图

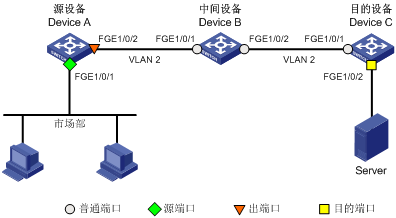

图1-6 二层远程端口镜像配置组网图



3. 配置步骤

(1)       配置Device C

# 配置端口FortyGigE1/0/1为Trunk口，并允许VLAN 2的报文通过。

<DeviceC> system-view

[DeviceC] interface fortygige 1/0/1

[DeviceC-FortyGigE1/0/1] port link-type trunk

[DeviceC-FortyGigE1/0/1] port trunk permit vlan 2

[DeviceC-FortyGigE1/0/1] quit

# 创建远程目的镜像组2。

[DeviceC] mirroring-group 2 remote-destination

# 创建VLAN 2作为远程镜像VLAN。

[DeviceC] vlan 2

[DeviceC-vlan2] quit

# 配置远程目的镜像组2的远程镜像VLAN为VLAN 2，目的端口为FortyGigE1/0/2，在该端口上关闭生成树协议并将其加入VLAN 2。

[DeviceC] mirroring-group 2 remote-probe vlan 2

[DeviceC] interface fortygige 1/0/2

[DeviceC-FortyGigE1/0/2] mirroring-group 2 monitor-port

[DeviceC-FortyGigE1/0/2] undo stp enable

[DeviceC-FortyGigE1/0/2] port access vlan 2

[DeviceC-FortyGigE1/0/2] quit

(2)       配置Device B

# 创建VLAN 2作为远程镜像VLAN。

<DeviceB> system-view

[DeviceB] vlan 2

[DeviceB-vlan2] quit

# 配置端口FortyGigE1/0/1为Trunk口，并允许VLAN 2的报文通过。

[DeviceB] interface fortygige 1/0/1

[DeviceB-FortyGigE1/0/1] port link-type trunk

[DeviceB-FortyGigE1/0/1] port trunk permit vlan 2

[DeviceB-FortyGigE1/0/1] quit

# 配置端口FortyGigE1/0/2为Trunk口，并允许VLAN 2的报文通过。

[DeviceB] interface fortygige 1/0/2

[DeviceB-FortyGigE1/0/2] port link-type trunk

[DeviceB-FortyGigE1/0/2] port trunk permit vlan 2

[DeviceB-FortyGigE1/0/2] quit

(3)       配置Device A

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 创建VLAN 2作为远程镜像VLAN。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

# 配置远程源镜像组1的远程镜像VLAN为VLAN 2，源端口为FortyGigE1/0/1，出端口为FortyGigE1/0/2。

[DeviceA] mirroring-group 1 remote-probe vlan 2

[DeviceA] mirroring-group 1 mirroring-port fortygige 1/0/1 outbound

[DeviceA] mirroring-group 1 monitor-egress fortygige 1/0/2

# 配置端口FortyGigE1/0/2为Trunk口，允许VLAN 2的报文通过，并在该端口上关闭生成树协议。

[DeviceA] interface fortygige 1/0/2

[DeviceA-FortyGigE1/0/2] port link-type trunk

[DeviceA-FortyGigE1/0/2] port trunk permit vlan 2

[DeviceA-FortyGigE1/0/2] undo stp enable

[DeviceA-FortyGigE1/0/2] quit

4. 验证配置

# 显示Device C上所有镜像组的配置信息。

[DeviceC] display mirroring-group all

Mirroring group 2:

    Type: Remote destination

    Status: Active

    Monitor port: FortyGigE1/0/2

    Remote probe VLAN: 2

# 显示Device A上所有镜像组的配置信息。

[DeviceA] display mirroring-group all

Mirroring group 1:

    Type: Remote source

    Status: Active

    Mirroring port:

        FortyGigE1/0/1  Outbound

    Remote probe VLAN: 2

配置完成后，用户可以通过Server监控所有从市场部发出的报文。

可以参考配置指导里面有利用远程镜像vlan实现多目的口的方式

1.4  利用远程镜像VLAN实现本地镜像支持多目的端口

1. 功能简介

传统本地镜像配置方式仅支持在一个镜像组中配置一个目的端口，利用远程镜像VLAN的原理可以将一份镜像报文同时发送到多个目的端口。

在二层远程端口镜像中，镜像报文在远程镜像VLAN中以广播的方式发送，利用该原理，在本地设备上创建远程源镜像组和远程镜像VLAN，并将本设备上连接数据检测设备的多个端口加入该VLAN，镜像报文在远程镜像VLAN中广播时即可从这些端口中发送出去，实现将镜像报文发送到多个目的端口。
