您好，参考

4  Portal和RADIUS支持MultiVRF功能配置举例

4.1  组网需求

如图1所示，要求：在VPN环境中使用RADIUS服务器，用户使用Portal方式接入，Portal服务器也在VPN环境中，验证对MultiVRF的支持。

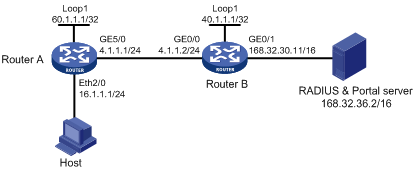

图1 Portal和RADIUS支持MultiVRF功能配置组网图

4.2  配置思路

·     portal服务器的相关参数需要在iMC上进行配置。

·     为了进行portal认证，需要在Router A上绑定VPN实例的接口下使能portal认证。

·     Router A上配置Portal认证的服务器时，需与VPN实例相结合。

4.3  使用版本

本举例是在Release 2317版本上进行配置和验证的。

4.4  配置步骤

4.4.1  Router A的配置

(1)     配置Router A为PE。

# 创建Loopback1接口。

<RouterA> system-view

[RouterA] interface loopback 1

[RouterA-LoopBack1] ip address 60.1.1.1 255.255.255.255

[RouterA-LoopBack1] quit

# 配置路由协议OSPF。

[RouterA] ospf 1

[RouterA-ospf-1] import-route direct

[RouterA-ospf-1] area 0.0.0.0

[RouterA-ospf-1-area-0.0.0.0] network 4.1.1.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] quit

# 配置router id。

[RouterA] router id 60.1.1.1

# 创建VPN实例，并进入VPN实例视图。

[RouterA] ip vpn-instance 1:1

[RouterA-vpn-instance-1:1] route-distinguisher 1:1

[RouterA-vpn-instance-1:1] vpn-target 1:1 export-extcommunity

[RouterA-vpn-instance-1:1] vpn-target 1:1 import-extcommunity

[RouterA-vpn-instance-1:1] quit

# 全局使能MPLS 和MPLS LDP。

[RouterA] mpls lsr-id 60.1.1.1

[RouterA] mpls

[RouterA-mpls] mpls ldp

[RouterA-mpls] quit

# 在接口GE5/0上使能MPLS 和MPLS LDP，并配置IP地址。

[RouterA] interface gigabitethernet 5/0

[RouterA-GigabitEthernet5/0] ip address 4.1.1.1 24

[RouterA-GigabitEthernet5/0] mpls

[RouterA-GigabitEthernet5/0] mpls ldp

[RouterA-GigabitEthernet5/0] quit

# 在接口Ethernet2/0上绑定VPN实例。

[RouterA] interface ethernet 2/0

[RouterA-Ethernet2/0] ip binding vpn-instance 1:1

[RouterA-Ethernet2/0] ip address 16.1.1.1 24

[RouterA-Ethernet2/0] quit

# 配置BGP协议，Router B的对等体为Router A。

[RouterA] bgp 100

[RouterA-bgp] router-id 60.1.1.1

[RouterA-bgp] import-route direct

[RouterA-bgp] import-route ospf 1

[RouterA-bgp] peer 40.1.1.1 as-number 100

[RouterA-bgp] peer 40.1.1.1 connect-interface LoopBack1

[RouterA-bgp] ipv4-family vpn-instance 1:1

[RouterA-bgp-1:1] import-route static

[RouterA-bgp-1:1] ipv4-family vpnv4

[RouterA-bgp-af-vpnv4] peer 40.1.1.1 enable

(2)     配置Portal认证的服务器，并在接口下使能Portal认证。

[RouterA] portal server test ip 168.32.36.2 url http://168.32.36.2:8080/portal

vpn-instance 1:1 key test

[RouterA] interface ethernet 2/0

[RouterA-Ethernet2/0] portal server test method direct

[RouterA-Ethernet2/0] quit

(3)     配置RADIUS。

[RouterA] radius scheme radius

[RouterA-radius-radius] primary authentication 168.32.36.2 key test vpn-instance

1:1

[RouterA-radius-radius] primary accounting 168.32.36.2 key test vpn-instance 1:1

[RouterA-radius-radius] nas-ip 16.1.1.1

[RouterA-radius-radius] user-name-format without-domain

[RouterA-radius-radius] quit

[RouterA] domain radius

[RouterA-isp-radius] authentication portal radius-scheme radius

[RouterA-isp-radius] authorization portal radius-scheme radius

[RouterA-isp-radius] accounting portal radius-scheme radius

[RouterA-isp-radius] quit

4.4.2  Router B的配置

# 创建Loopback1接口。

<RouterB> system-view

[RouterB] interface loopback 1

[RouterB-LoopBack1] ip address 40.1.1.1 255.255.255.255

[RouterB-LoopBack1] quit

# 配置路由协议OSPF。

[RouterB] ospf 1

[RouterB-ospf-1] import-route direct

[RouterB-ospf-1] area 0.0.0.0

[RouterB-ospf-1-area-0.0.0.0] network 4.1.1.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] quit

# 配置router id。

[RouterB] router id 40.1.1.1

# 创建VPN实例，并进入VPN实例视图。

[RouterB] ip vpn-instance 1:1

[RouterB-vpn-instance-1:1] route-distinguisher 1:1

[RouterB-vpn-instance-1:1] vpn-target 1:1 export-extcommunity

[RouterB-vpn-instance-1:1] vpn-target 1:1 import-extcommunity

[RouterB-vpn-instance-1:1] quit

# 全局使能MPLS 和MPLS LDP。

[RouterB] mpls lsr-id 40.1.1.1

[RouterB] mpls

[RouterB-mpls] mpls ldp

[RouterB-mpls] quit

# 在接口GigabitEthernet0/1上绑定VPN实例。

[RouterB] interface gigabitethernet 0/1

[RouterB-GigabitEthernet0/1] ip binding vpn-instance 1:1

[RouterB-GigabitEthernet0/1] ip address 168.32.30.11 16

[RouterB-GigabitEthernet0/1] quit

在接口GigabitEthernet0/0上使能MPLS和MPLS LDP，并配置接口IP地址。

[RouterB] interface gigabitethernet 0/0

[RouterB-GigabitEthernet0/0] ip address 4.1.1.2 24

[RouterB-GigabitEthernet0/0] mpls

[RouterB-GigabitEthernet0/0] mpls ldp

[RouterB-GigabitEthernet0/0] quit

# 配置BGP协议，Router B的对等体为Router A。

[RouterB] bgp 100

[RouterB-bgp] router-id 40.1.1.1

[RouterB-bgp] import-route direct

[RouterB-bgp] import-route ospf 1

[RouterB-bgp] peer 60.1.1.1 as-number 100

[RouterB-bgp] peer 60.1.1.1 connect-interface LoopBack1

[RouterB-bgp] ipv4-family vpn-instance 1:1

[RouterB-bgp-ipv4-1:1] import-route direct

[RouterB-bgp-ipv4-1:1] ipv4-family vpnv4

[RouterB-bgp-af-vpnv4] peer 60.1.1.1 enable

[RouterB-bgp-af-vpnv4] quit
