 IPv4 BGP典型配置举例

1.19.1  BGP基本配置

1. 组网需求

如图1-15所示，所有交换机均运行BGP协议。要求Switch A和Switch B之间建立EBGP连接，Switch B和Switch C之间建立IBGP连接，使得Switch C能够访问Switch A直连的8.1.1.0/24网段。

2. 组网图

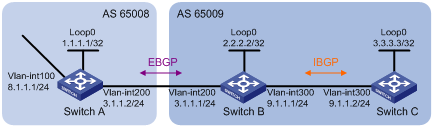

图1-15 BGP基本配置组网图

3. 配置步骤

(1)     配置各接口的IP地址（略）

(2)     配置IBGP连接

·     为了防止端口状态不稳定引起路由震荡，本举例使用Loopback接口来创建IBGP对等体。

·     使用Loopback接口创建IBGP对等体时，因为Loopback接口不是两对等体实际连接的接口，所以，必须使用peer connect-interface命令将Loopback接口配置为BGP连接的源接口。

·     在AS 65009内部，使用OSPF协议，保证Switch B到Switch C的Loopback接口路由可达， Switch C到Switch B的Loopback接口路由可达。

# 配置Switch B。

<SwitchB> system-view

[SwitchB] bgp 65009

[SwitchB-bgp] router-id 2.2.2.2

[SwitchB-bgp] peer 3.3.3.3 as-number 65009

[SwitchB-bgp] peer 3.3.3.3 connect-interface loopback 0

[SwitchB-bgp] address-family ipv4 unicast

[SwitchB-bgp-ipv4] peer 3.3.3.3 enable

[SwitchB-bgp-ipv4] quit

[SwitchB-bgp] quit

[SwitchB] ospf 1

[SwitchB-ospf-1] area 0

[SwitchB-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[SwitchB-ospf-1-area-0.0.0.0] network 9.1.1.1 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] quit

[SwitchB-ospf-1] quit

# 配置Switch C。

<SwitchC> system-view

[SwitchC] bgp 65009

[SwitchC-bgp] router-id 3.3.3.3

[SwitchC-bgp] peer 2.2.2.2 as-number 65009

[SwitchC-bgp] peer 2.2.2.2 connect-interface loopback 0

[SwitchC-bgp] address-family ipv4 unicast

[SwitchC-bgp-ipv4] peer 2.2.2.2 enable

[SwitchC-bgp-ipv4] quit

[SwitchC-bgp] quit

[SwitchC] ospf 1

[SwitchC-ospf-1] area 0

[SwitchC-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

[SwitchC-ospf-1-area-0.0.0.0] network 9.1.1.0 0.0.0.255

[SwitchC-ospf-1-area-0.0.0.0] quit

[SwitchC-ospf-1] quit

[SwitchC] display bgp peer ipv4

 BGP local router ID : 3.3.3.3

 Local AS number : 65009

 Total number of peers : 1                 Peers in established state : 1

  Peer                    AS  MsgRcvd  MsgSent OutQ PrefRcv Up/Down  State

  2.2.2.2              65009        2        2    0       0 00:00:13 Established

以上显示信息表明Switch B和Switch C之间的IBGP连接已经建立。

(3)     配置EBGP连接

·     EBGP邻居关系的两台路由器（通常属于两个不同运营商），处于不同的AS域，对端的Loopback接口一般路由不可达，所以一般使用直连地址建立BGP邻居。

·     因为要求Switch C能够访问Switch A直连的8.1.1.0/24网段，所以，建立EBGP连接后，需要将8.1.1.0/24网段路由通告到BGP路由表中。

# 配置Switch A。

<SwitchA> system-view

[SwitchA] bgp 65008

[SwitchA-bgp] router-id 1.1.1.1

[SwitchA-bgp] peer 3.1.1.1 as-number 65009

[SwitchA-bgp] address-family ipv4 unicast

[SwitchA-bgp-ipv4] peer 3.1.1.1 enable

[SwitchA-bgp-ipv4] network 8.1.1.0 24

[SwitchA-bgp-ipv4] quit

[SwitchA-bgp] quit

# 配置Switch B。

[SwitchB] bgp 65009

[SwitchB-bgp] peer 3.1.1.2 as-number 65008

[SwitchB-bgp] address-family ipv4 unicast

[SwitchB-bgp-ipv4] peer 3.1.1.2 enable

[SwitchB-bgp-ipv4] quit

[SwitchB-bgp] quit

# 查看Switch B的BGP对等体的连接状态。

[SwitchB] display bgp peer ipv4

 BGP local router ID : 2.2.2.2

 Local AS number : 65009

 Total number of peers : 2                 Peers in established state : 2

  Peer                    AS  MsgRcvd  MsgSent OutQ PrefRcv Up/Down  State

  3.3.3.3              65009        4        4    0       0 00:02:49 Established

  3.1.1.2              65008        2        2    0       0 00:00:05 Established

可以看出，Switch B与Switch C、Switch B与Switch A之间的BGP连接均已建立。

# 查看Switch A的BGP路由表。

[SwitchA] display bgp routing-table ipv4

 Total number of routes: 1

 BGP local router ID is 1.1.1.1

 Status codes: * - valid, > - best, d - damped, h - history,

               s - suppressed, S - Stale, i - internal, e - external

               Origin: i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

* >  8.1.1.0/24         8.1.1.1         0                     0       i

# 显示Switch B的BGP路由表。

[SwitchB] display bgp routing-table ipv4

 Total number of routes: 1

 BGP local router ID is 2.2.2.2

 Status codes: * - valid, > - best, d - damped, h - history,

               s - suppressed, S - Stale, i - internal, e - external

               Origin: i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

* >e 8.1.1.0/24         3.1.1.2         0                     0       65008i

# 显示Switch C的BGP路由表。

[SwitchC] display bgp routing-table ipv4

 Total number of routes: 1

 BGP local router ID is 3.3.3.3

 Status codes: * - valid, > - best, d - damped, h - history,

               s - suppressed, S - Stale, i - internal, e - external

               Origin: i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

   i 8.1.1.0/24         3.1.1.2         0          100        0       65008i

从路由表可以看出，Switch A没有学到AS 65009内部的任何路由，Switch C虽然学到了AS 65008中的8.1.1.0的路由，但因为下一跳3.1.1.2不可达，所以也不是有效路由。

(4)     配置BGP引入直连路由

在Switch B上配置BGP引入直连路由，以便Switch A能够获取到网段9.1.1.0/24的路由，Switch C能够获取到网段3.1.1.0/24的路由。

# 配置Switch B。

[SwitchB] bgp 65009

[SwitchB-bgp] address-family ipv4 unicast

[SwitchB-bgp-ipv4] import-route direct

[SwitchB-bgp-ipv4] quit

[SwitchB-bgp] quit

# 显示Switch A的BGP路由表。

[SwitchA] display bgp routing-table ipv4

 Total number of routes: 4

 BGP local router ID is 1.1.1.1

 Status codes: * - valid, > - best, d - damped, h - history,

               s - suppressed, S - Stale, i - internal, e - external

               Origin: i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

* >e 2.2.2.2/32         3.1.1.1         0                     0       65009?

   e 3.1.1.0/24         3.1.1.1         0                     0       65009?

* >  8.1.1.0/24         8.1.1.1         0                     0       i

* >e 9.1.1.0/24         3.1.1.1         0                     0       65009?

以上显示信息表明，在Switch B上引入直连路由后，Switch A新增了到达2.2.2.2/32和9.1.1.0/24的两条路由。

# 显示Switch C的BGP路由表。

[SwitchC] display bgp routing-table ipv4

 Total number of routes: 4

 BGP local router ID is 3.3.3.3

 Status codes: * - valid, > - best, d - damped, h - history,

               s - suppressed, S - Stale, i - internal, e - external

               Origin: i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

   i 2.2.2.2/32         2.2.2.2         0          100        0       ?

* >i 3.1.1.0/24         2.2.2.2         0          100        0       ?

* >i 8.1.1.0/24         3.1.1.2         0          100        0       65008i

* >i 9.1.1.0/24         2.2.2.2         0          100        0       ?

以上显示信息表明，到8.1.1.0的路由变为有效路由，下一跳为Switch A的地址。

4. 验证配置

# 使用Ping进行验证。

[SwitchC] ping 8.1.1.1

Ping 8.1.1.1 (8.1.1.1): 56 data bytes, press CTRL_C to break

56 bytes from 8.1.1.1: icmp_seq=0 ttl=254 time=10.000 ms

56 bytes from 8.1.1.1: icmp_seq=1 ttl=254 time=4.000 ms

56 bytes from 8.1.1.1: icmp_seq=2 ttl=254 time=4.000 ms

56 bytes from 8.1.1.1: icmp_seq=3 ttl=254 time=3.000 ms

56 bytes from 8.1.1.1: icmp_seq=4 ttl=254 time=3.000 ms

--- Ping statistics for 8.1.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/stddev = 3.000/4.800/10.000/2.638 ms
