交换机端口怎样做qinq

 QinQ基本组网配置举例

1. 组网需求

·     公司A的两个分支机构Site 1和Site 2通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 10～70；公司B的两个分支机构Site 3和Site 4也通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 30～90。

·     PE 1和PE 2为运营商网络的边缘设备，且二者通过TPID值为0x8200的运营商网络设备进行连接。

·     通过配置，利用运营商提供的VLAN 100使公司A的两个分支机构之间实现互通，利用运营商提供的VLAN 200使公司B的两个分支机构之间实现互通。

2. 组网图

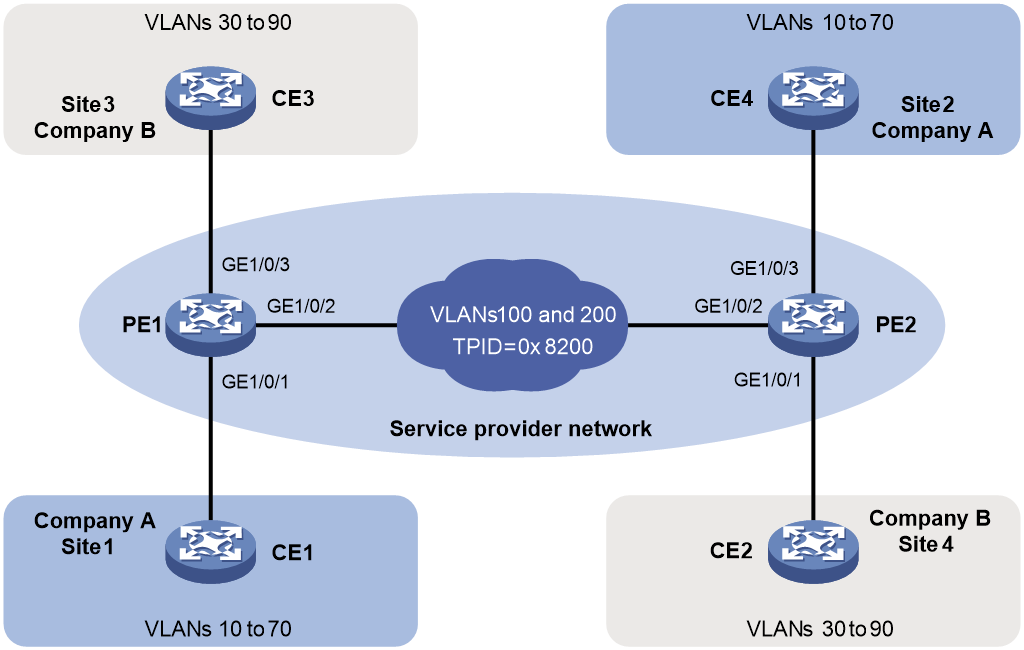

图1-3 QinQ配置组网图

‌

3. 配置步骤

(1)     配置PE 1

# 配置端口GigabitEthernet1/0/1为Trunk端口，且允许VLAN 100的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100

# 配置端口GigabitEthernet1/0/1的PVID为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 开启端口GigabitEthernet1/0/1的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

[PE1-GigabitEthernet1/0/1] quit

# 配置端口GigabitEthernet1/0/2为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 在端口GigabitEthernet1/0/2上配置外层VLAN Tag的TPID值为0x8200。

[PE1-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE1-GigabitEthernet1/0/2] quit

# 配置端口GigabitEthernet1/0/3为Trunk端口，且允许VLAN 200的报文通过。

[PE1] interface gigabitethernet 1/0/3

[PE1-GigabitEthernet1/0/3] port link-type trunk

[PE1-GigabitEthernet1/0/3] port trunk permit vlan 200

# 配置端口GigabitEthernet1/0/3的PVID为VLAN 200。

[PE1-GigabitEthernet1/0/3] port trunk pvid vlan 200

# 开启端口GigabitEthernet1/0/3的QinQ功能。

[PE1-GigabitEthernet1/0/3] qinq enable

[PE1-GigabitEthernet1/0/3] quit

(2)     配置PE 2

# 配置端口GigabitEthernet1/0/1为Trunk端口，且允许VLAN 200的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 200

# 配置端口GigabitEthernet1/0/1的PVID为VLAN 200。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 200

# 开启端口GigabitEthernet1/0/1的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

[PE2-GigabitEthernet1/0/1] quit

# 配置端口GigabitEthernet1/0/2为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 在端口GigabitEthernet1/0/2上配置外层VLAN Tag的TPID值为0x8200。

[PE2-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE2-GigabitEthernet1/0/2] quit

# 配置端口GigabitEthernet1/0/3为Trunk端口，且允许VLAN 100的报文通过。

[PE2] interface gigabitethernet 1/0/3

[PE2-GigabitEthernet1/0/3] port link-type trunk

[PE2-GigabitEthernet1/0/3] port trunk permit vlan 100

# 配置端口GigabitEthernet1/0/3的PVID为VLAN 100。

[PE2-GigabitEthernet1/0/3] port trunk pvid vlan 100

# 开启端口GigabitEthernet1/0/3的QinQ功能。

[PE2-GigabitEthernet1/0/3] qinq enable

[PE2-GigabitEthernet1/0/3] quit

(3)     配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 200的报文携带VLAN Tag通过，且这些端口的MTU值至少为1504字节。
