交换机-基于MAC地址来做二层隔离

1.11  基于MAC的VLAN典型配置举例

1. 组网需求

·            如下图所示，Device A和Device C的GigabitEthernet1/0/1端口分别连接到两个会议室，Laptop1和Laptop2是会议用笔记本电脑，会在两个会议室间移动使用。

·            Laptop1和Laptop2分别属于两个部门，两个部门间使用VLAN 100和VLAN 200进行隔离。现要求这两台笔记本电脑无论在哪个会议室使用，均只能访问自己部门的服务器，即Server1和Server2。

·            Laptop1和Laptop2的MAC地址分别为000d-88F8-4E71和0014-222C-AA69。

2. 组网图

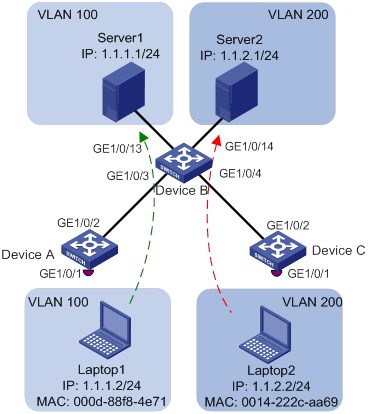

图1-5 基于MAC的VLAN组网图

3. 配置步骤

(1)       Device A的配置

# 创建VLAN 100和VLAN 200。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] quit

[DeviceA] vlan 200

[DeviceA-vlan200] quit

# 将Laptop1的MAC地址与VLAN 100关联，Laptop2的MAC地址与VLAN 200关联。

[DeviceA] mac-vlan mac-address 000d-88f8-4e71 vlan 100

[DeviceA] mac-vlan mac-address 0014-222c-aa69 vlan 200

# 配置终端的接入端口：Laptop1和Laptop2均可能从GigabitEthernet1/0/1接入，将GigabitEthernet1/0/1的端口类型配置为Hybrid，并使其在发送VLAN 100和VLAN 200的报文时去掉VLAN Tag；开启GigabitEthernet1/0/1端口的MAC VLAN功能。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-type hybrid

[DeviceA-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged

[DeviceA-GigabitEthernet1/0/1] mac-vlan enable

[DeviceA-GigabitEthernet1/0/1] quit

# 为了终端能够访问Server1和Server2，需要将上行端口GigabitEthernet1/0/2的端口类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] port link-type trunk

[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 100 200

[DeviceA-GigabitEthernet1/0/2] quit

(2)       Device B的配置

# 创建VLAN 100和VLAN 200，并将GigabitEthernet1/0/13加入VLAN 100，GigabitEthernet1/0/14加入VLAN 200。

<DeviceB> system-view

[DeviceB] vlan 100

[DeviceB-vlan100] port gigabitethernet 1/0/13

[DeviceB-vlan100] quit

[DeviceB] vlan 200

[DeviceB-vlan200] port gigabitethernet 1/0/14

[DeviceB-vlan200] quit

# 配置GigabitEthernet1/0/3和GigabitEthernet1/0/4端口为Trunk端口，均允许VLAN 100和VLAN 200的报文通过。

[DeviceB] interface gigabitethernet 1/0/3

[DeviceB-GigabitEthernet1/0/3] port link-type trunk

[DeviceB-GigabitEthernet1/0/3] port trunk permit vlan 100 200

[DeviceB-GigabitEthernet1/0/3] quit

[DeviceB] interface gigabitethernet 1/0/4

[DeviceB-GigabitEthernet1/0/4] port link-type trunk

[DeviceB-GigabitEthernet1/0/4] port trunk permit vlan 100 200

[DeviceB-GigabitEthernet1/0/4] quit

(3)       Device C的配置

Device C的配置与Device A完全一致，这里不再赘述。

4. 显示与验证

(1)       Laptop1只能访问Server1，不能访问Server2；Laptop2只能访问Server2，不能访问Server1。

(2)       在Device A和Device C上可以查看到Laptop1和VLAN 100、Laptop2和VLAN 200的静态MAC VLAN地址表项已经生成。以Device A为例：

[DeviceA] display mac-vlan all

  The following MAC VLAN addresses exist:

  S:Static  D:Dynamic

  MAC address      Mask             VLAN ID  Dot1q      State

  000d-88f8-4e71   ffff-ffff-ffff   100       0          S

  0014-222c-aa69   ffff-ffff-ffff   200       0          S

  Total MAC VLAN address count: 2
