二层动态聚合、静态聚合区别

详细文档见链接：

    https://www.h3c.com/cn/d_201903/1157320_30005_0.htm

1.1.3  静态聚合模式

静态聚合模式的工作机制如下所述。

1. 选择参考端口

参考端口从本端的成员端口中选出，其操作Key和属性类配置将作为同一聚合组内的其他成员端口的参照，只有操作Key和属性类配置与参考端口一致的成员端口才能被选中。

对于聚合组内处于up状态的端口，按照端口的高端口优先级->全双工/高速率->全双工/低速率->半双工/高速率->半双工/低速率的优先次序，选择优先次序最高、且属性类配置与对应聚合接口相同的端口作为参考端口；如果优先次序相同，首先选择原来的选中端口作为参考端口；如果此时有多个端口的优先次序相同且为原来的选中端口，则选择其中端口号最小的端口作为参考端口；如果优先次序相同且都不是原来的选中端口，则选择其中端口号最小的端口作为参考端口。

2. 确定成员端口的状态

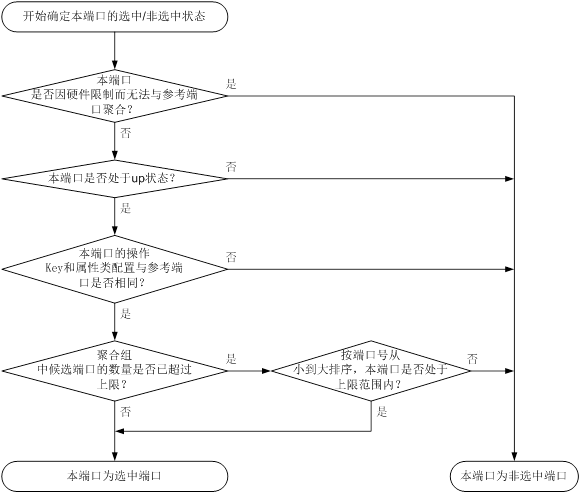

静态聚合组内成员端口状态的确定流程如图1-2所示。

图1-2 静态聚合组内成员端口状态的确定流程

确定静态聚合组内成员端口状态时，需要注意：

·     静态聚合组内选中端口的最大数量配置请参见1.4.5  限制聚合组内选中端口的数量。

·     当一个成员端口的操作Key或属性类配置改变时，其所在静态聚合组内各成员端口的选中/非选中状态可能会发生改变。

·     当静态聚合组内选中端口的数量已达到上限时，后加入的成员端口即使满足成为选中端口的所有条件，也不会立即成为选中端口。这样能够尽量维持当前选中端口上的流量不中断，但是由于设备重启时会重新计算选中端口，因此可能导致设备重启前后各成员端口的选中/非选中状态不一致。

1.1.4  动态聚合模式

动态聚合模式通过LACP（Link Aggregation Control Protocol，链路聚合控制协议）协议实现，LACP协议的内容及动态聚合模式的工作机制如下所述。

1. LACP协议

基于IEEE802.3ad标准的LACP协议是一种实现链路动态聚合的协议，运行该协议的设备之间通过互发LACPDU来交互链路聚合的相关信息。

动态聚合组内的成员端口可以收发LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元），本端通过向对端发送LACPDU通告本端的信息。当对端收到该LACPDU后，将其中的信息与所在端其他成员端口收到的信息进行比较，以选择能够处于选中状态的成员端口，使双方可以对各自接口的选中/非选中状态达成一致。

(1)     LACP协议的功能

LACP协议的功能分为基本功能和扩展功能两大类，如表1-2所示。

表1-2 LACP协议的功能分类

(2)     LACP工作模式

LACP工作模式分为ACTIVE和PASSIVE两种。

如果动态聚合组内成员端口的LACP工作模式为PASSIVE，且对端的LACP工作模式也为PASSIVE时，两端将不能发送LACPDU。如果两端中任何一端的LACP工作模式为ACTIVE时，两端将可以发送LACPDU。

(3)     LACP优先级

根据作用的不同，可以将LACP优先级分为系统LACP优先级和端口优先级两类，如表1-3所示。

表1-3 LACP优先级的分类

(4)     LACP超时时间

LACP超时时间是指成员端口等待接收LACPDU的超时时间，在LACP超时时间之后，如果本端成员端口仍未收到来自对端的LACPDU，则认为对端成员端口已失效。

LACP超时时间同时也决定了对端发送LACPDU的速率。LACP超时有短超时（3秒）和长超时（90秒）两种。若LACP超时时间为短超时，则对端将快速发送LACPDU（每1秒发送1个LACPDU）；若LACP超时时间为长超时，则对端将慢速发送LACPDU（每30秒发送1个LACPDU）。

2. 动态聚合模式的工作机制：

(1)     选择参考端口

参考端口从聚合链路两端处于up状态的成员端口中选出，其操作Key和属性类配置将作为同一聚合组内的其他成员端口的参照，只有操作Key和属性类配置与参考端口一致的成员端口才能被选中。

·     首先，从聚合链路的两端选出设备ID（由系统的LACP优先级和系统的MAC地址共同构成）较小的一端：先比较两端的系统LACP优先级，优先级数值越小其设备ID越小；如果优先级相同再比较其系统MAC地址，MAC地址越小其设备ID越小。

·     其次，对于设备ID较小的一端，再比较其聚合组内各成员端口的端口ID（由端口优先级和端口的编号共同构成）：先比较端口优先级，优先级数值越小其端口ID越小；如果优先级相同再比较其端口号，端口号越小其端口ID越小。端口ID最小、且属性类配置与对应聚合接口相同的端口作为参考端口。

(2)     确定成员端口的状态

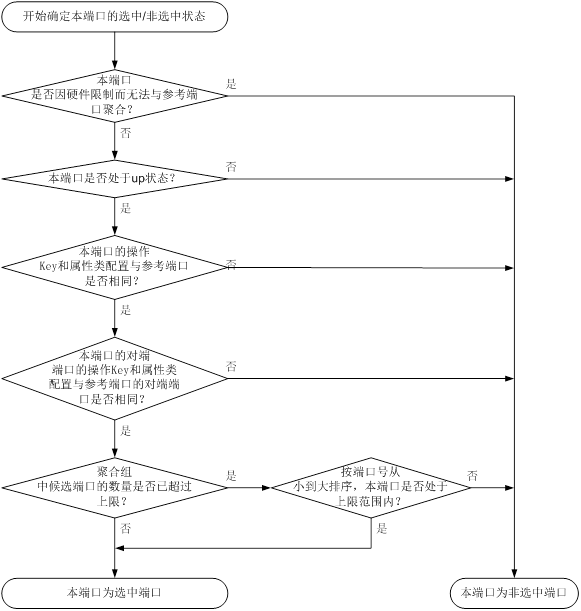

在设备ID较小的一端，动态聚合组内成员端口状态的确定流程如图1-3所示。

图1-3 动态聚合组内成员端口状态的确定流程

与此同时，设备ID较大的一端也会随着对端成员端口状态的变化，随时调整本端各成员端口的状态，以确保聚合链路两端成员端口状态的一致。

确定动态聚合组内成员端口状态时，需要注意：

·     动态聚合组内选中端口的最大数量配置请参见1.4.5  限制聚合组内选中端口的数量。

·     当动态聚合组内同时存在全双工端口和半双工端口时，全双工端口将优先成为选中端口；只有当所有全双工端口都无法成为选中端口，或动态聚合组内只有半双工端口时，才允许从半双工端口中选出一个成为选中端口，且只有一个半双工端口可成为选中端口。

·     当一个成员端口的操作Key或属性类配置改变时，其所在动态聚合组内各成员端口的选中/非选中状态可能会发生改变。

·     当本端端口的选中/非选中状态发生改变时，其对端端口的选中/非选中状态也将随之改变。

·     当动态聚合组内选中端口的数量已达到上限时，后加入的成员端口一旦满足成为选中端口的所有条件，就会立刻取代已不满足条件的端口成为选中端口。
