F1070 防火墙做DHCP服务为内网主机分配地址如何配置

组网需求

如图-1所示，公司内部服务器以及客户端通过Device分配IP地址，服务器以及客户端属于不同的网段，不同的网段建立不同的DHCP地址池，具体需求如下：

• 由于服务器访问频率较高，服务器通过Device获取静态绑定的IP地址、域名服务器、网关地址等信息

• Client通过Device动态分配IP地址

图-1 DHCP配置组网图

注意事项

• 配置地址池动态分配的网段时，请尽量保证其与开启DHCP服务的接口的网段一致，否则，DHCP服务器将不能分配地址。

• 为了保证DHCP地址分配功能，请配置Local安全域到开启DHCP服务的接口的安全域间的策略，保证Local安全域与开启DHCP服务的接口的安全域的报文能够互通。

配置步骤

1. 配置接口的IP地址

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

• 安全域：DMZ

• 选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.1/25

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/2，配置如下。

• 安全域：Trust

• 选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.129/25

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/3，配置如下。

• 安全域：Untrust

• 选择“IPv4地址”页签，配置IP地址/掩码：1.1.1.1/30

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

2. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

# 新建安全策略，并进行如下配置：

• 名称：dhcp-a

• 源安全域：Trust

• 目的安全域：Local

• 类型：IPv4

• 动作：允许

# 单击<确定>按钮，完成安全策略dhcp-a的配置。

# 新建安全策略dhcp-b，并进行如下配置：

• 名称：dhcp-b

• 源安全域：Local

• 目的安全域：Trust

• 类型：IPv4

• 动作：允许

# 单击<确定>按钮，完成安全策略dhcp-b的配置。

# 新建安全策略dhcp-c，并进行如下配置：

• 名称：dhcp-c

• 源安全域：DMZ

• 目的安全域：Local

• 类型：IPv4

• 动作：允许

# 单击<确定>按钮，完成安全策略dhcp-c的配置。

# 新建安全策略dhcp-d，并进行如下配置：

• 名称：dhcp-d

• 源安全域：Local

• 目的安全域：DMZ

• 类型：IPv4

• 动作：允许

# 单击<确定>按钮，完成安全策略dhcp-d的配置。

3. 配置静态绑定地址

# 选择“网络 > DHCP > 服务”，进入DHCP服务开启页面。

# 选中开启前的复选框，开启DHCP服务功能。

# 选择“网络 > DHCP > 地址池”，进入地址池配置页面。

# 单击<新建地址池>按钮，进入新建地址池页面，输入地址池名称，单击<确定>按钮，完成地址池名称配置，配置如下图所示。

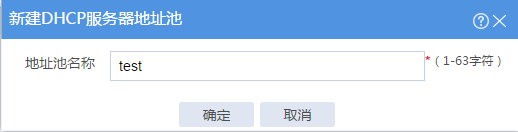

图-2 新建DHCP服务器地址池

# 选择“网络 > DHCP > 地址池 >地址分配”，进入地址分配页面，新建静态绑定的地址列表，单击<确定>按钮，完成地址分配操作，配置如下图所示。

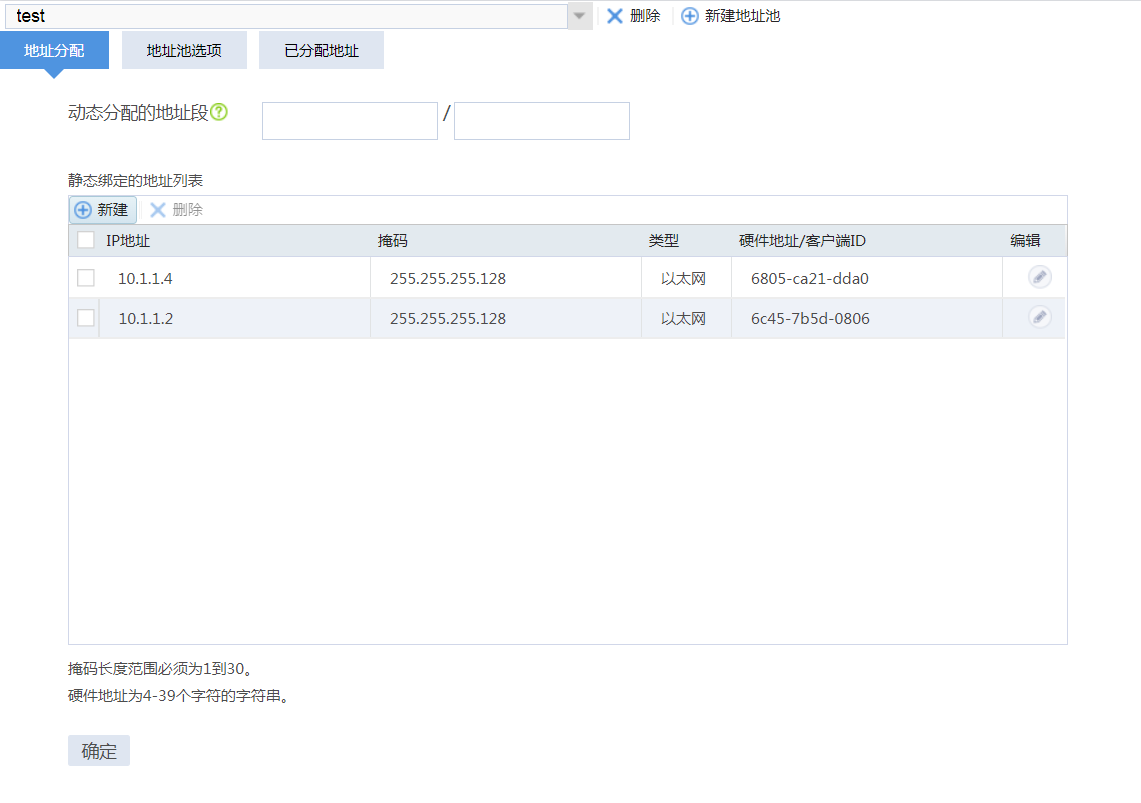

图-3 地址池分配

# 选择“网络 > DHCP > 地址池 >地址池选项”，进入地址池选项页面，参数配置如下图所示。

图-4 地址池选项配置

# 单击<确定>按钮，完成地址池选项的配置。

4. 配置动态分配地址

# 选择“网络 > DHCP > 服务”，进入DHCP服务开启页面。

# 选中开启前的复选框，开启DHCP服务功能。

# 选择“网络 > DHCP > 地址池”，进入地址池配置页面。

# 单击<新建地址池>按钮，进入新建地址池页面，输入服务器地址池名称，单击<确定>按钮，完成地址池名称配置，配置如下图所示。

图-5 新建DHCP服务器地址池

# 选择“网络 > DHCP > 地址池 >地址池分配”，进入地址分配页面，输入动态分配的地址段，单击<确定>按钮，完成地址分配操作，配置如下图所示。

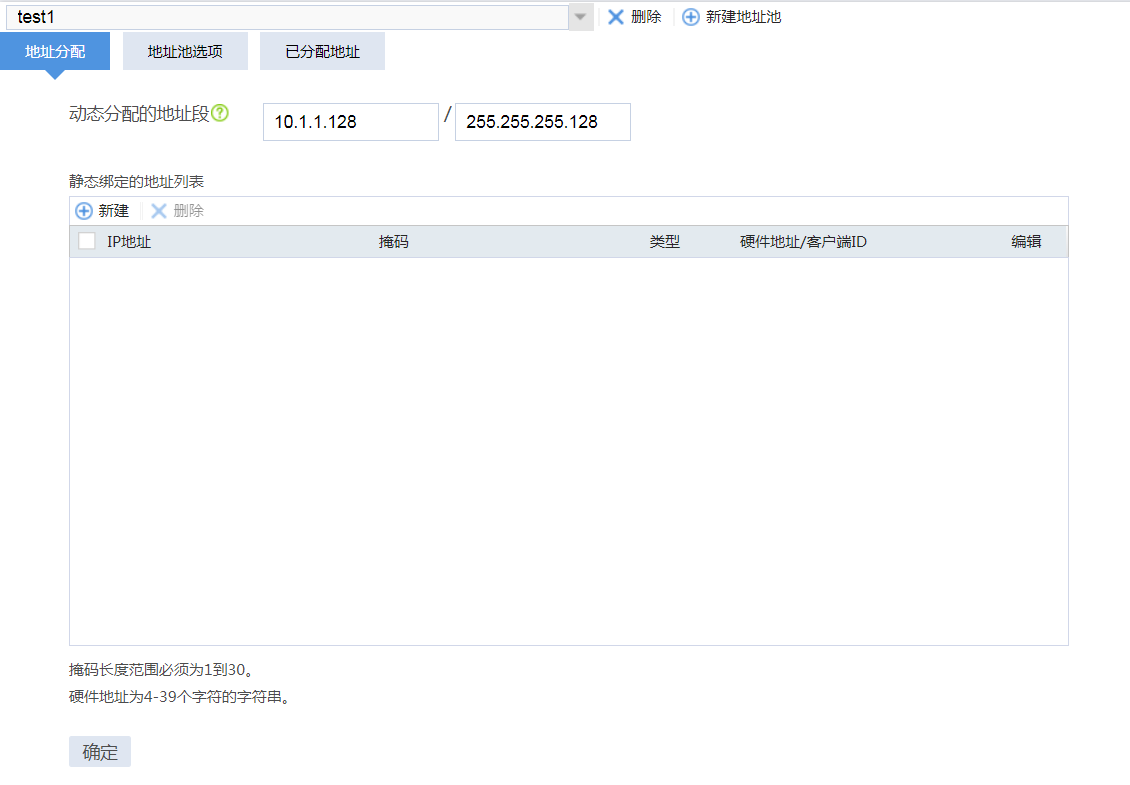

图-6 地址池分配配置图

# 选择“网络 > DHCP > 地址池 >地址池选项”，进入地址池选项页面，新建网关和DNS服务器，单击<确定>按钮，完成地址池选项的配置，配置如下图所示。

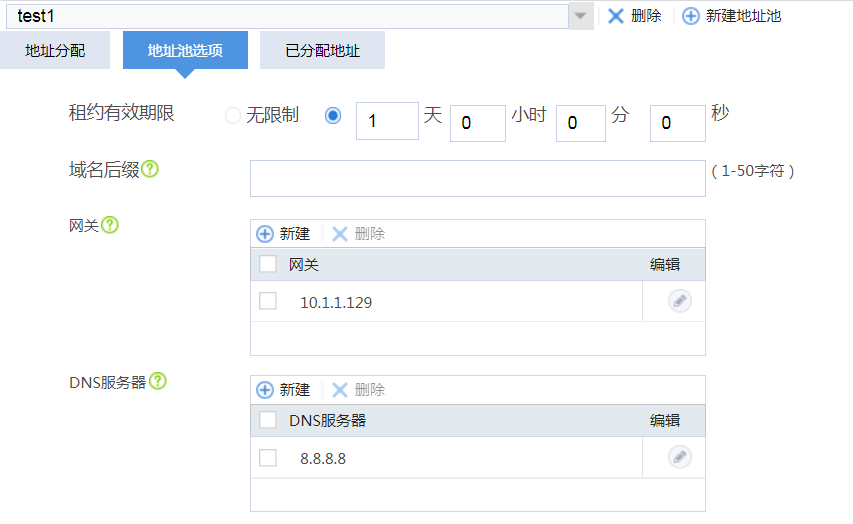

图-7 地址池选项配置

验证配置

静态绑定地址验证

# 在Device上，选择“网络 > DHCP > 地址池 >选择test > 已分配地址”，查看分配的IP地址信息。

图-8 已分配静态地址

动态分配地址验证

# 在Device上，选择“网络 > DHCP >地址池 > 选择test1 > 已分配地址”，查看分配的IP地址信息。

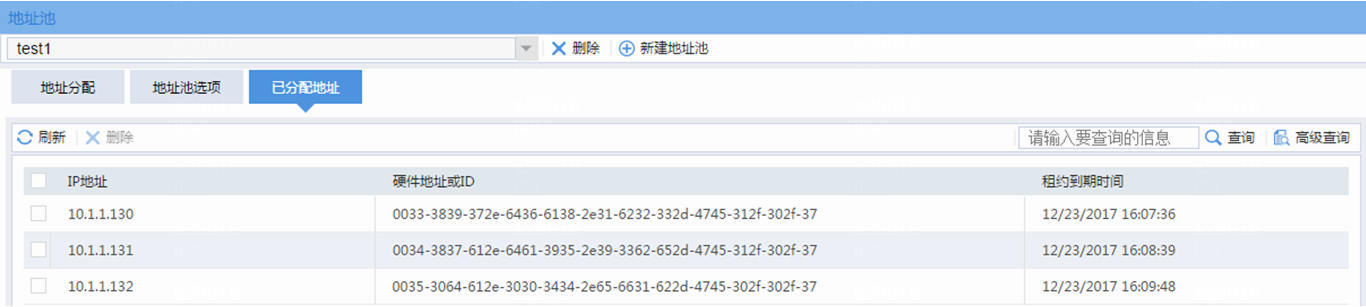

图-9 已分配的动态地址
