H3C S12508X-AF风扇

2025-01-17提问
  • 1关注
  • 0收藏,632浏览
粉丝:0人 关注:0人

问题描述:

交换机面板显示slot 10与12 ALM指示灯亮红灯,风扇还在运行,display alarm 显示slot 12|CPU 0|level ERROR|Info Board is faulty,如果是硬件故障,能进一步定位原因吗?后续有没有什么风险隐患?

2 个回答
粉丝:116人 关注:9人

dis fan看下

3.5  网板指示灯

S12500X-AF系列交换机的网板上和覆盖网板的风扇框上均提供有网板状态指示灯(RUN/ALM指示灯)。通过查看指示灯状态,可以判断出网板的工作状态。

网板上的网板指示灯状态及含义请参见表3-19。风扇框上的网板指示灯状态及含义请参见表3-20

表3-19 网板上的网板状态指示灯含义

网板状态指示灯

指示灯状态

指示灯含义

RUN/ALM

绿色

网板正常工作

红色

网板存在故障或正在加载软件

灯灭

网板未上电或还未进行软件加载



说明

对于S12516X-AF、S12512X-AF和S12508X-AF交换机,风扇框上的网板状态指示灯按从左到右的顺序与其所覆盖的三个网板一一对应。对于S12504X-AF交换机,风扇框上的网板指示灯延伸线指示了与网板槽位的对应关系,如图3-4所示。



表3-20 风扇框上的网板状态指示灯含义

网板状态指示灯状态

指示灯含义

RUN

ALM

闪烁(1次/秒)

灯灭

网板正常工作

灯灭

常亮

网板故障

闪烁(1次/秒)

常亮

网板正在加载软件或工作状态不正常,例如工作温度超过上下限范围

灯灭

灯灭

网板未启动或未上电

常亮

常亮

网板正在启动



图3-4 S12504X-AF风扇框上的网板指示灯与网板槽位对应关系



1: 网板槽位6指示灯

2: 网板槽位8指示灯

3: 网板槽位编号

4: 网板槽位9指示灯

5: 网板槽位11指示灯

6: 网板槽位编号



3.6  风扇框指示灯

S12500X-AF系列交换机的风扇框上提供有风扇框状态指示灯(OK指示灯和FAIL指示灯),通过查看指示灯状态,可以判断出风扇框的工作状态,具体请参见表3-21

表3-21 风扇框状态指示灯含义

风扇框状态指示灯状态

指示灯含义

OK

FAIL

常亮

灯灭

风扇框正常工作

灯灭

常亮

风扇框故障

灯灭

灯灭

风扇框未上电

但风扇面板Switching Fabric的ALM灯亮红灯

zhiliao_o26x1m 发表时间:2025-01-17 更多>>

两个都是normal,但是现场看是ALM指示灯亮红灯,FAN的指示灯也是OK灯亮

zhiliao_o26x1m 发表时间:2025-01-17

但风扇面板Switching Fabric的ALM灯亮红灯

zhiliao_o26x1m 发表时间:2025-01-17
粉丝:1人 关注:0人

检查以下吧

dis fan看下风扇的状态,正常是是normal。

或者看看电源dis power

ALM灯指示单板的运行状态是否正常,如果对应灯亮红灯,可以通过对应面板找到对应亮红灯的槽位,通过display device查看对应槽位单板状态是否正常。

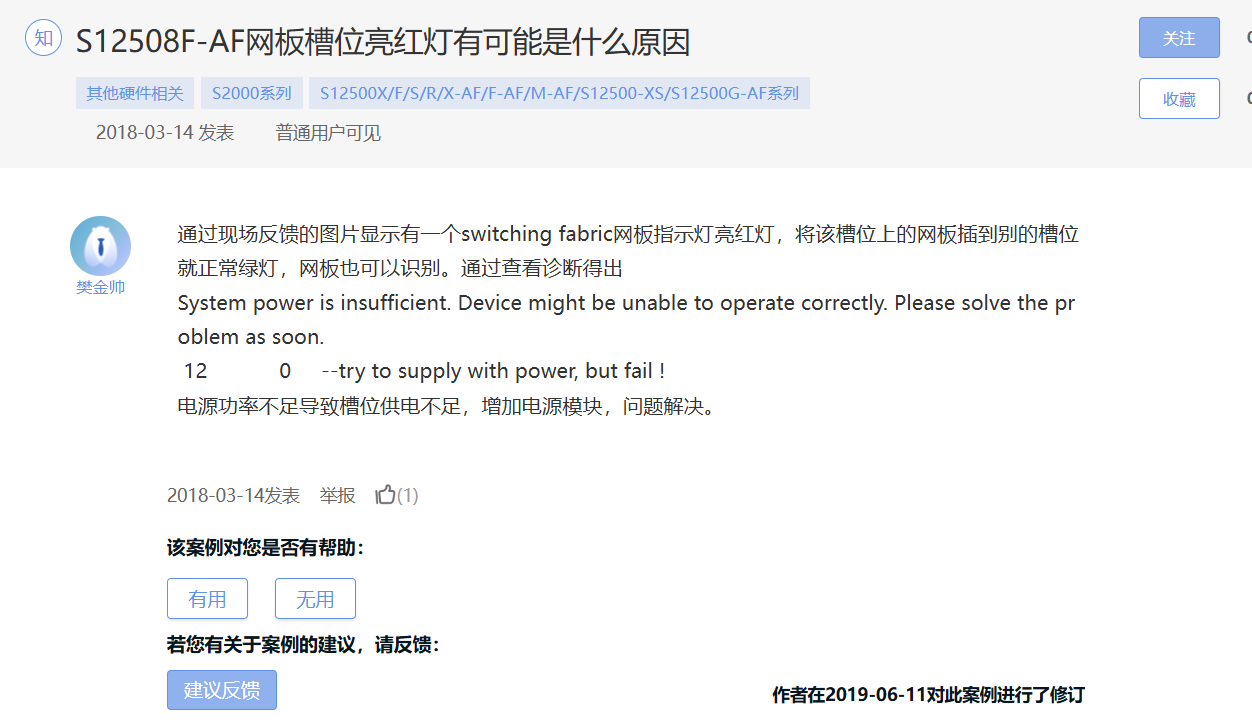

或者参考下这个

但风扇面板Switching Fabric的ALM灯亮红灯

zhiliao_o26x1m 发表时间:2025-01-17 更多>>

两个都是normal,但是现场看是ALM指示灯亮红灯,FAN的指示灯也是OK灯亮

zhiliao_o26x1m 发表时间:2025-01-17

但风扇面板Switching Fabric的ALM灯亮红灯

zhiliao_o26x1m 发表时间:2025-01-17
