华三SR8812-F静态路由关联多跳的BFD会话检测？

2025-02-13提问

0关注
0收藏，735浏览

张江稳

张江稳零段

粉丝：0人关注：1人

问题描述：

设备型号华三8812（AR1\AR2\AR3）

版本：H3C Comware Software, Version 7.1.075, Release 8260P52

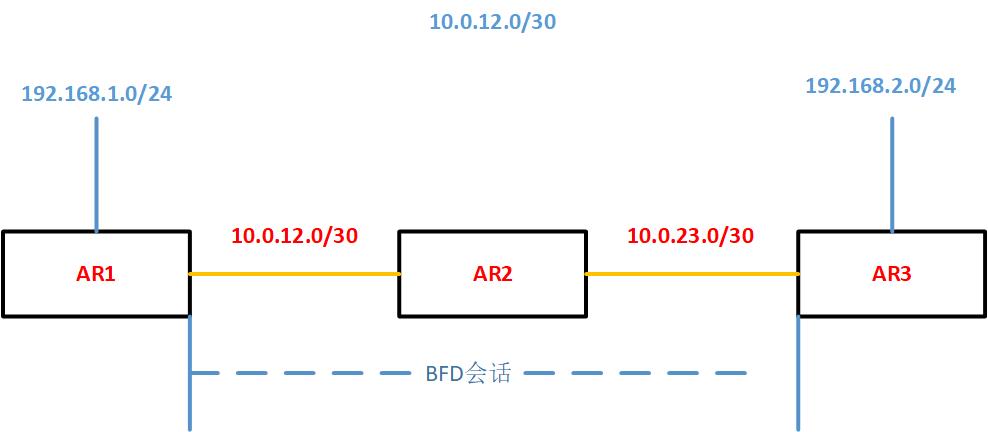

要实现AR1-AR3的 BFD多跳会话检测，实现在AR1和AR3上配置静态路由关联BFD会话，实现AR1 192.168.1.0/24访问AR3 192.168.2.0/24。

AR1到AR3中的任何链路中断，在AR1和AR3上静态路由失效。

2 个回答

按时间按赞数

IT钟点工

IT钟点工九段

粉丝：101人关注：1人

静态路由与BFD联动（非直连）配置举例

1. 组网需求

· 在Switch A上配置静态路由可以到达120.1.1.0/24网段，在Switch B上配置静态路由可以到达121.1.1.0/24网段，并都使能BFD检测功能。

· 在Switch C和Switch D上配置静态路由可以到达120.1.1.0/24网段和121.1.1.0/24网段。

· Switch A存在到Switch B的接口Loopback1（2.2.2.9/32）的路由，出接口为Vlan-interface10；Switch B存在到Switch A的接口Loopback1（1.1.1.9/32）的路由，出接口为Vlan-interface12；Switch D存在到1.1.1.9/32的路由，出接口为Vlan-interface10，存在到2.2.2.9/32的路由，出接口为Vlan-interface12。

· 当Switch A和Switch B通过Switch D通信的链路出现故障时，BFD能够快速感知，并且切换到Switch C进行通信。

2. 组网图

图1-3 静态路由与BFD联动（非直连）配置组网图

设备	接口	IP地址	设备	接口	IP地址
Switch A	Vlan-int10	12.1.1.1/24	Switch B	Vlan-int12	11.1.1.1/24
	Vlan-int11	10.1.1.102/24		Vlan-int13	13.1.1.1/24
	Loop1	1.1.1.9/32		Loop1	2.2.2.9/32
Switch C	Vlan-int11	10.1.1.100/24	Switch D	Vlan-int10	12.1.1.2/24
	Vlan-int13	13.1.1.2/24		Vlan-int12	11.1.1.2/24

3. 配置步骤

(1) 配置各接口的IP地址（略）

(2) 配置静态路由和BFD

# 在Switch A上配置静态路由，并使能BFD检测功能，使用双向检测方式。

<SwitchA> system-view

[SwitchA] bfd multi-hop min-transmit-interval 500

[SwitchA] bfd multi-hop min-receive-interval 500

[SwitchA] bfd multi-hop detect-multiplier 9

[SwitchA] ip route-static 120.1.1.0 24 2.2.2.9 bfd control-packet bfd-source 1.1.1.9

[SwitchA] ip route-static 120.1.1.0 24 vlan-interface 11 10.1.1.100 preference 65

[SwitchA] quit

# 在Switch B上配置静态路由，并使能BFD检测功能，使用双向检测方式。

<SwitchB> system-view

[SwitchB] bfd multi-hop min-transmit-interval 500

[SwitchB] bfd multi-hop min-receive-interval 500

[SwitchB] bfd multi-hop detect-multiplier 9

[SwitchB] ip route-static 121.1.1.0 24 1.1.1.9 bfd control-packet bfd-source 2.2.2.9

[SwitchB] ip route-static 121.1.1.0 24 vlan-interface 13 13.1.1.2 preference 65

[SwitchB] quit

# 在Switch C上配置静态路由。

<SwitchC> system-view

[SwitchC] ip route-static 120.1.1.0 24 13.1.1.1

[SwitchC] ip route-static 121.1.1.0 24 10.1.1.102

# 在Switch D上配置静态路由。

<SwitchD> system-view

[SwitchD] ip route-static 120.1.1.0 24 11.1.1.1

[SwitchD] ip route-static 121.1.1.0 24 12.1.1.1

4. 验证配置

下面以Switch A为例，Switch B和Switch A类似，不再赘述。

# 查看BFD会话，可以看到BFD会话已经创建。

<SwitchA> display bfd session

Total Session Num: 1 Up Session Num: 1 Init Mode: Active

IPv4 Session Working Under Ctrl Mode:

LD/RD SourceAddr DestAddr State Holdtime Interface

4/7 1.1.1.9 2.2.2.9 Up 2000ms N/A

# 查看静态路由，可以看到Switch A经过Switch D到达Switch B。

<SwitchA> display ip routing-table protocol static

Summary Count : 1

Static Routing table Status : <Active>

Summary Count : 1

Destination/Mask Proto Pre Cost NextHop Interface

120.1.1.0/24 Static 60 0 12.1.1.2 Vlan10

Static Routing table Status : <Inactive>

Summary Count : 0

当Switch A和Switch B通过Switch D通信的链路出现故障时：

# 查看静态路由，可以看到Switch A经过Switch C到达Switch B。

<SwitchA> display ip routing-table protocol static

Summary Count : 1

Static Routing table Status : <Active>

Summary Count : 1

Destination/Mask Proto Pre Cost NextHop Interface

120.1.1.0/24 Static 65 0 10.1.1.100 Vlan11

Static Routing table Status : <Inactive>

Summary Count : 0

暂无评论

张江稳

张江稳知了小白

粉丝：0人关注：1人

已采纳这个答案：https://zhiliao.h3c.com/Theme/details/220393

要求正常情况下RT1和RT2互访时通过link1转发，当该路径中任意线路异常后改由link2转发，通过bfd多跳检测实现

配置步骤

RT1主要配置：

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

interface GigabitEthernet0/0

ip address 10.1.123.1 255.255.255.0

bfd static test peer-ip 4.4.4.4 source-ip 1.1.1.1 discriminator local 1998 remote 1998

ip route-static 4.4.4.4 32 10.1.123.2

ip route-static 10.1.234.4 32 10.1.123.2 bfd static test

ip route-static 10.1.234.4 32 10.1.123.3 preference 65

RT2主要配置：

interface LoopBack0

ip address 4.4.4.4 255.255.255.255

interface GigabitEthernet0/0

ip address 10.1.234.4 255.255.255.0

bfd static test peer-ip 1.1.1.1 source-ip 4.4.4.4 discriminator local 1998 remote 1998

ip route-static 1.1.1.1 32 10.1.234.2

ip route-static 10.1.123.1 32 10.1.234.2 bfd static test

ip route-static 10.1.123.1 32 10.1.234.3 preference 65

验证

RT1侧：

<RT1>dis bfd session verbose

Total sessions: 1 Up sessions: 1 Init mode: Active

IPv4 static session working in control packet mode:

Session name: test

Local discr: 1998 Remote discr: 1998

Source IP: 1.1.1.1 Destination IP: 4.4.4.4

Session state: Up

Interface: N/A

Min Tx interval: 1000ms Actual Tx interval: 1000ms

Min Rx interval: 1000ms Detection time: 5000ms

Rx count: 1949 Tx count: 1962

Connection type: Indirect Up duration: 00:21:57

Hold time: 4243ms Auth mode: None

Detection mode: Async Slot: 0

Protocol: STATIC4/STATIC_IPv4

Version: 1

Diag info: No Diagnostic

静态路由：

<RT1>dis ip routing-table protocol static

Summary count : 2

Static Routing table status : <Active>

Summary count : 2

Destination/Mask Proto Pre Cost NextHop Interface

4.4.4.4/32 Static 60 0 10.1.123.2 GE0/0

10.1.234.4/32 Static 60 0 10.1.123.2 GE0/0

RT2侧：

<RT2>dis bfd session verbose

Total sessions: 1 Up sessions: 1 Init mode: Active

IPv4 static session working in control packet mode:

Session name: test

Local discr: 1998 Remote discr: 1998

Source IP: 4.4.4.4 Destination IP: 1.1.1.1

Session state: Up

Interface: N/A

Min Tx interval: 1000ms Actual Tx interval: 1000ms

Min Rx interval: 1000ms Detection time: 5000ms

Rx count: 1945 Tx count: 2113

Connection type: Indirect Up duration: 00:24:31

Hold time: 4993ms Auth mode: None

Detection mode: Async Slot: 0

Protocol: STATIC4/STATIC_IPv4

Version: 1

Diag info: No Diagnostic

静态路由：

<RT2>dis ip routing-table protocol static

Summary count : 2

Static Routing table status : <Active>

Summary count : 2

Destination/Mask Proto Pre Cost NextHop Interface

1.1.1.1/32 Static 60 0 10.1.234.2 GE0/0

10.1.123.1/32 Static 60 0 10.1.234.2 GE0/0

模拟故障，断开link1与RT1之间的连通链路：

[link1]int g0/0

[link1-GigabitEthernet0/0]shutdown

RT1侧：

<RT1>%Jul 27 21:34:32:773 2023 RT1 BFD/5/BFD_CHANGE_FSM: Sess[1.1.1.1/4.4.4.4, LD/RD:1998/1998, Interface:N/A, SessType:Ctrl, LinkType:INET], Ver:1, Sta: UP->DOWN, Diag: 1 (Control Detection Time Expired)

<RT1>dis bfd session verbose

Total sessions: 1 Up sessions: 0 Init mode: Active

IPv4 static session working in control packet mode:

Session name: test

Local discr: 1998 Remote discr: 1998

Source IP: 1.1.1.1 Destination IP: 4.4.4.4

Session state: Down

Interface: N/A

Min Tx interval: 1000ms Actual Tx interval: 1000ms

Min Rx interval: 1000ms Detection time: 5000ms

Rx count: 2232 Tx count: 2254

Connection type: Indirect Up duration: 00:00:00

Hold time: 0ms Auth mode: None

Detection mode: Async Slot: 0

Protocol: STATIC4/STATIC_IPv4

Version: 1

Diag info: Control Detection Time Expired

<RT1>dis ip routing-table protocol static

Summary count : 2

Static Routing table status : <Active>

Summary count : 2

Destination/Mask Proto Pre Cost NextHop Interface

4.4.4.4/32 Static 60 0 10.1.123.2 GE0/0

10.1.234.4/32 Static 65 0 10.1.123.3 GE0/0

Static Routing table status : <Inactive>

Summary count : 0

RT2侧：

<RT2>%Jul 27 21:36:36:615 2023 RT2 BFD/5/BFD_CHANGE_FSM: Sess[4.4.4.4/1.1.1.1, LD/RD:1998/1998, Interface:N/A, SessType:Ctrl, LinkType:INET], Ver:1, Sta: UP->DOWN, Diag: 1 (Control Detection Time Expired)

<RT2>dis ip routing-table protocol static

Summary count : 2

Static Routing table status : <Active>

Summary count : 2

Destination/Mask Proto Pre Cost NextHop Interface

1.1.1.1/32 Static 60 0 10.1.234.2 GE0/0

10.1.123.1/32 Static 65 0 10.1.234.3 GE0/0

Static Routing table status : <Inactive>

Summary count : 0

<RT2>dis bfd session ver

Total sessions: 1 Up sessions: 0 Init mode: Active

IPv4 static session working in control packet mode:

Session name: test

Local discr: 1998 Remote discr: 1998

Source IP: 4.4.4.4 Destination IP: 1.1.1.1

Session state: Down

Interface: N/A

Min Tx interval: 1000ms Actual Tx interval: 1000ms

Min Rx interval: 1000ms Detection time: 5000ms

Rx count: 2118 Tx count: 2367

Connection type: Indirect Up duration: 00:00:00

Hold time: 0ms Auth mode: None

Detection mode: Async Slot: 0

Protocol: STATIC4/STATIC_IPv4

Version: 1

Diag info: Control Detection Time Expired

暂无评论
