我有台F100-C-G2的防火墙，想问下这款可以使用SSL VPN吗？

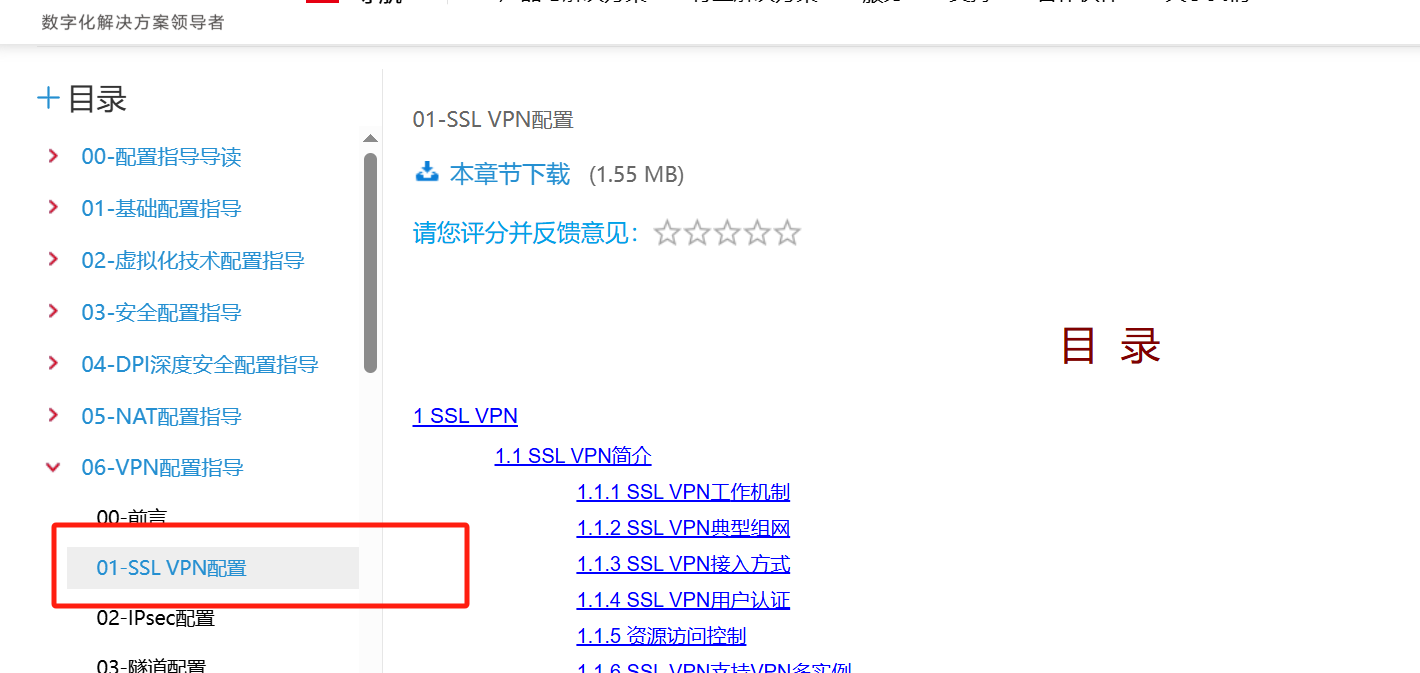

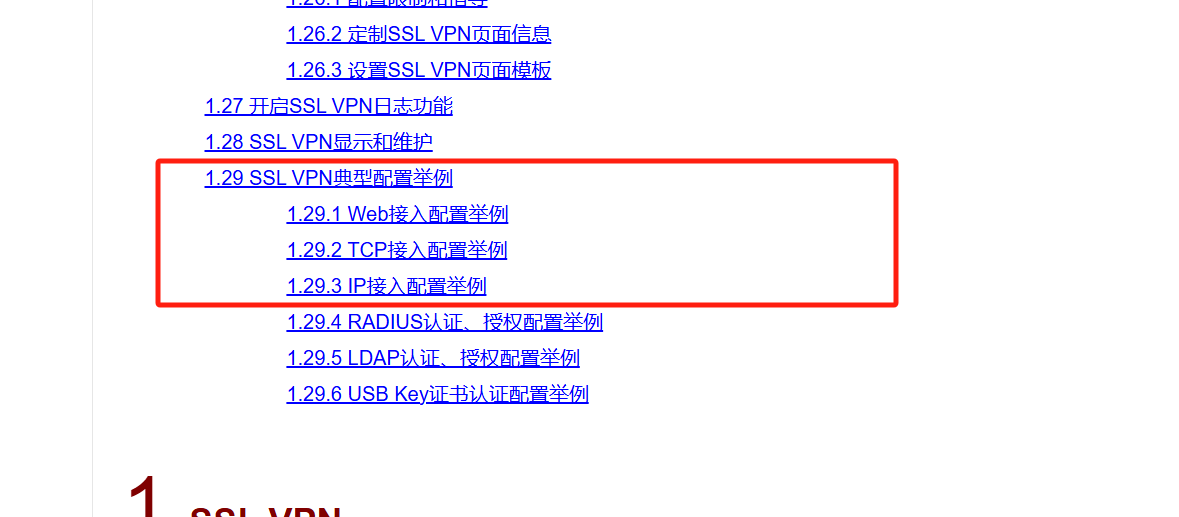

如下图所示，Device为SSL VPN网关设备，连接公网用户和企业私有网络。用户通过Device可以通过IP接入方式安全地访问私有网络内的Server。Device采用本地认证和授权方式对用户进行认证和授权。

图-1 IP接入配置组网图

‌

配置步骤

1. 配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 1.1.1.2 255.255.255.0

[Device-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

2. 创建SSL VPN AC接口，用于转发IP接入流量

# 创建SSL VPN AC接口1，配置该接口的IP地址为10.1.1.100/24。

[Device] interface sslvpn-ac 1

[Device-SSLVPN-AC1] ip address 10.1.1.100 24

[Device-SSLVPN-AC1] quit

3. 配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设到达Server的下一跳IP地址为2.2.2.3，到达User的下一跳IP地址为1.1.1.3实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ip route-static 20.2.2.2 24 2.2.2.3

[Device] ip route-static 40.1.1.1 24 1.1.1.3

4. 配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/1

[Device-security-zone-Untrust] import interface sslvpn-ac 1

[Device-security-zone-Untrust] quit

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/2

[Device-security-zone-Trust] quit

5. 配置安全策略放行Untrust与Local安全域之间的流量，用于用户访问SSL VPN网关设备。

# 配置名称为sslvpnlocalout1的安全策规则，使Device可以向用户发送报文，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule name sslvpnlocalout1

[Device-security-policy-ip-1-sslvpnlocalout1] source-zone local

[Device-security-policy-ip-1-sslvpnlocalout1] destination-zone untrust

[Device-security-policy-ip-1-sslvpnlocalout1] source-ip-host 1.1.1.2

[Device-security-policy-ip-1-sslvpnlocalout1] destination-ip-host 40.1.1.1

[Device-security-policy-ip-1-sslvpnlocalout1] action pass

[Device-security-policy-ip-1-sslvpnlocalout1] quit

# 配置名称为sslvpnlocalin1的安全策略规则，使用户可以向Device发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name sslvpnlocalin1

[Device-security-policy-ip-2-sslvpnlocalin1] source-zone untrust

[Device-security-policy-ip-2-sslvpnlocalin1] destination-zone local

[Device-security-policy-ip-2-sslvpnlocalin1] source-ip-host 40.1.1.1

[Device-security-policy-ip-2-sslvpnlocalin1] destination-ip-host 1.1.1.2

[Device-security-policy-ip-2-sslvpnlocalin1] action pass

[Device-security-policy-ip-2-sslvpnlocalin1] quit

# 配置名称为sslvpnlocalout2的安全策规则，使Device可以向Server发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name sslvpnlocalout2

[Device-security-policy-ip-3-sslvpnlocalout2] source-zone local

[Device-security-policy-ip-3-sslvpnlocalout2] destination-zone trust

[Device-security-policy-ip-3-sslvpnlocalout2] source-ip-host 2.2.2.2

[Device-security-policy-ip-3-sslvpnlocalout2] destination-ip-host 20.2.2.2

[Device-security-policy-ip-3-sslvpnlocalout2] action pass

[Device-security-policy-ip-3-sslvpnlocalout2] quit

# 配置名称为sslvpnlocalin2的安全策略规则，使Server可以向Device发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name sslvpnlocalin2

[Device-security-policy-ip-4-sslvpnlocalin2] source-zone trust

[Device-security-policy-ip-4-sslvpnlocalin2] destination-zone local

[Device-security-policy-ip-4-sslvpnlocalin2] source-ip-host 20.2.2.2

[Device-security-policy-ip-4-sslvpnlocalin2] destination-ip-host 2.2.2.2

[Device-security-policy-ip-4-sslvpnlocalin2] action pass

[Device-security-policy-ip-4-sslvpnlocalin2] quit

# 配置名称为untrust-trust的安全策规则，使用户可以通过SSL VPN AC接口访问Server，具体配置步骤如下。

[Device-security-policy-ip] rule name untrust-trust

[Device-security-policy-ip-5-untrust-trust] source-zone untrust

[Device-security-policy-ip-5-untrust-trust] destination-zone trust

[Device-security-policy-ip-5-untrust-trust] source-ip-subnet 10.1.1.0 24

[Device-security-policy-ip-5-untrust-trust] destination-ip-host 20.2.2.2

[Device-security-policy-ip-5-untrust-trust] action pass

[Device-security-policy-ip-5-untrust-trust] quit

# 配置名称为trust-untrust的安全策略规则，使Server可以通过SSL VPN AC接口向用户发送报文，具体配置步骤如下。

[Device-security-policy-ip] rule name trust-untrust

[Device-security-policy-ip-6-trust-untrust] source-zone trust

[Device-security-policy-ip-6-trust-untrust] destination-zone untrust

[Device-security-policy-ip-6-trust-untrust] source-ip-host 20.2.2.2

[Device-security-policy-ip-6-trust-untrust] destination-ip-subnet 10.1.1.0 24

[Device-security-policy-ip-6-trust-untrust] action pass

[Device-security-policy-ip-6-trust-untrust] quit

[Device-security-policy-ip] quit

6. 创建ACL，用于对IP接入流量进行过滤

[Device] acl advanced 3000

[Device-acl-ipv4-adv-3000] rule permit ip source 10.1.1.0 0.0.0.255 destination 20.2.2.0 0.0.0.255

[Device-acl-ipv4-adv-3000] quit

7. 配置PKI域，设置证书申请所需的相关参数

[Device] pki domain sslvpn

[Device-pki-domain-sslvpn] public-key rsa general name sslvpn

[Device-pki-domain-sslvpn] undo crl check  enable

[Device-pki-domain-sslvpn] quit

[Device] pki import domain sslvpn der ca filename ca.cer

[Device] pki import domain sslvpn p12 local filename server.pfx

8. 配置SSL服务器端策略，引用PKI域

[Device] ssl server-policy ssl

[Device-ssl-server-policy-ssl] pki-domain sslvpn

[Device-ssl-server-policy-ssl] quit

9. 配置SSL VPN网关，为用户提供登录SSL VPN网关的入口

# 配置SSL VPN网关gw的IP地址为1.1.1.2，端口号为4430，并引用SSL服务器端策略ssl。

<Device> system-view

[Device] sslvpn gateway gw

[Device-sslvpn-gateway-gw] ip address 1.1.1.2 port 4430

[Device-sslvpn-gateway-gw] ssl server-policy ssl

[Device-sslvpn-gateway-gw] service enable

[Device-sslvpn-gateway-gw] quit

10. 创建SSL VPN客户端地址池，用于为IP接入客户端分配IP地址

# 创建为SSL VPN客户端分配地址的地址池sslvpnpool，地址范围为10.1.1.1～10.1.1.10。

[Device] sslvpn ip address-pool sslvpnpool 10.1.1.1 10.1.1.10

11. 配置SSL VPN访问实例，为用户提供SSL VPN IP接入服务

# 配置SSL VPN访问实例ctxip，引用SSL VPN网关gw，指定域名为domainip。

[Device] sslvpn context ctxip

[Device-sslvpn-context-ctxip] gateway gw domain domainip

[Device-sslvpn-context-ctxip] ip-tunnel interface sslvpn-ac 1

[Device-sslvpn-context-ctxip] ip-route-list rtlist

[Device-sslvpn-context-ctxip-route-list-rtlist] include 20.2.2.0 24

[Device-sslvpn-context-ctxip-route-list-rtlist] quit

[Device-sslvpn-context-ctxip] ip-tunnel address-pool sslvpnpool mask 24

[Device-sslvpn-context-ctxip] policy-group resourcegrp

[Device-sslvpn-context-ctxip-policy-group-resourcegrp] ip-tunnel access-route ip-route-list rtlist

[Device-sslvpn-context-ctxip-policy-group-resourcegrp] filter ip-tunnel acl 3000

[Device-sslvpn-context-ctxip-policy-group-resourcegrp] quit

[Device-sslvpn-context-ctxip] service enable

[Device-sslvpn-context-ctxip] quit

12. 配置SSL VPN用户，用于访问SSL VPN网关

# 创建本地SSL VPN用户sslvpnuser，密码为123456，用户角色为network-operator，授权用户的SSL VPN策略组为resourcegrp。

[Device] local-user sslvpnuser class network

[Device-luser-network-sslvpnuser] password simple 123456

[Device-luser-network-sslvpnuser] service-type sslvpn

[Device-luser-network-sslvpnuser] authorization-attribute sslvpn-policy-group resourcegrp

[Device-luser-network-sslvpnuser] authorization-attribute user-role network-operator

[Device-luser-network-sslvpnuser] quit

验证配置

# 在Device上查看SSL VPN网关状态，可见SSL VPN网关gw处于Up状态。

[Device] display sslvpn gateway

Gateway name: gw

  Operation state: Up

  IP: 1.1.1.2  Port: 4430

  SSL server policy configured: ssl

  SSL server policy in use: ssl

  Front VPN instance: Not configured

# 在Device上查看SSL VPN访问实例状态，可见SSL VPN访问实例ctx处于Up状态。

[Device] display sslvpn context

Context name: ctxip

  Operation state: Up

  AAA domain: Not specified

  Certificate authentication: Disabled

  Password authentication: Enabled

  Authentication use: All

  SMS auth type: Not configured

  Urlmasking: Disabled

  Code verification: Disabled

  Default policy group: Not configured

  Associated SSL VPN gateway: gw

    Domain name: domainip

  Maximum users allowed: 1048575

  VPN instance: Not configured

  Idle timeout: 30 min

  Authentication server-type: aaa

  Password changing: Enabled

# SSL VPN用户sslvpnuser在PC浏览器上输入https://1.1.1.2:4430/，进入Domain List页面，如下图所示。

图-2 Domain List页面

# 选择domainip进入登录页面，输入用户sslvpnuser和密码123456。

图-3 登录页面

# 单击<登录>按钮，可以成功登录SSL VPN网关。在网页的应用程序栏中选择“启动IP客户端应用程序”。

# 单击<启动>按钮，下载IP接入客户端软件Svpnclient并安装，安装完成后，启动iNode客户端，输入如下图所示的参数。

图-4 iNode客户端

# 单击<连接>按钮，成功登录SSL VPN客户端，如下图所示。

图-5 成功登录SSL VPN网关

# SSL VPN用户sslvpnuser可以Ping通服务器地址20.2.2.2。

C:\>ping 20.2.2.2

Pinging 20.2.2.2 with 32 bytes of data:

Reply from 20.2.2.2: bytes=32 time=31ms TTL=254

Reply from 20.2.2.2: bytes=32 time=18ms TTL=254

Reply from 20.2.2.2: bytes=32 time=15ms TTL=254

Reply from 20.2.2.2: bytes=32 time=16ms TTL=254

Ping statistics for 20.2.2.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 15ms, Maximum = 31ms, Average = 20ms

# 在Device上可以看到SSL VPN用户sslvpnuser的会话信息。

[Device] display sslvpn session user sslvpnuser

User              : sslvpnuser

Context           : ctxip

Policy group      : resourcegrp

Idle timeout      : 30 min

Created at        : 16:38:48 UTC Wed 07/26/2017

Lastest           : 16:47:41 UTC Wed 07/26/2017

User IPv4 address : 172.16.1.16

Allocated IP        : 10.1.1.1

Session ID        : 14

Web browser/OS    : Windows

如下图所示，SSL VPN网关设备连接公网用户和企业私有网络。用户通过SSL VPN网关、采用IP接入方式能够安全地访问私有网络内的Server。具体需求如下：

SSL VPN网关设备通过对用户进行本地认证和授权。

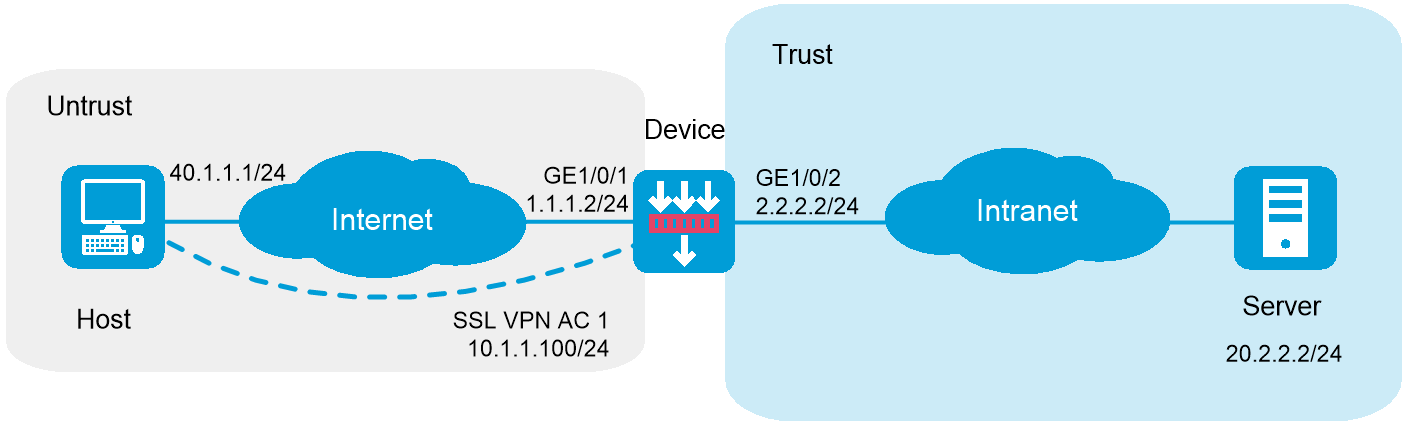

图-1 IP接入本地认证、授权配置组网图

注意事项

• 为客户端地址池配置的网段需要满足以下要求：

• 不能和客户端物理网卡的IP地址在同一个网段。

• 不能包含SSL VPN网关所在设备的接口地址，否则会导致地址冲突。

• 不能和欲访问的内网地址在同一个网段。

• SSL VPN AC接口需要加入安全域，且保证该接口所在安全域与到达内部服务器所在接口的安全域域间流量互通。

• 需要保证内网Server到达SSL VPN客户端地址池所在网段10.1.1.0/24路由可达。

配置步骤

Device的配置

1. 配置接口IP地址和安全域

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮，参数配置如下：

• 安全域：Untrust

• 选择“IPV4地址”页签，配置IP地址/掩码：1.1.1.2/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 单击接口GE1/0/2右侧的<编辑>按钮，参数配置如下：

• 安全域：Trust

• 选择“IPV4地址”页签，配置IP地址/掩码：2.2.2.2/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

2. 配置路由

本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

# 新建IPv4静态路由，并进行如下配置：

• 目的IP地址：40.1.1.1

• 掩码长度：24

• 下一跳IP地址：1.1.1.3

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

# 按照同样的步骤新建IPv4静态路由，并进行如下配置：

• 目的IP地址：20.2.2.2

• 掩码长度：24

• 下一跳IP地址：2.2.2.3

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

3. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

# 新建安全策略，并进行如下配置：

• 名称：untrust-local

• 源安全域：Untrust

• 目的安全域：Local

• 类型：IPv4

• 动作：允许

• 源IPv4地址：40.1.1.1

• 目的IPv4地址：1.1.1.2

• 其他配置项使用缺省值

# 单击<确定>按钮，完成安全策略的配置。

# 按照同样的步骤新建安全策略，配置如下。

• 名称：untrust-trust

• 源安全域：Untrust

• 目的安全域：Trust

• 类型：IPv4

• 动作：允许

• 源IPv4地址：10.1.1.0/24

• 目的IPv4地址：20.2.2.0/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成安全策略的配置。

4. 配置SSL VPN网关

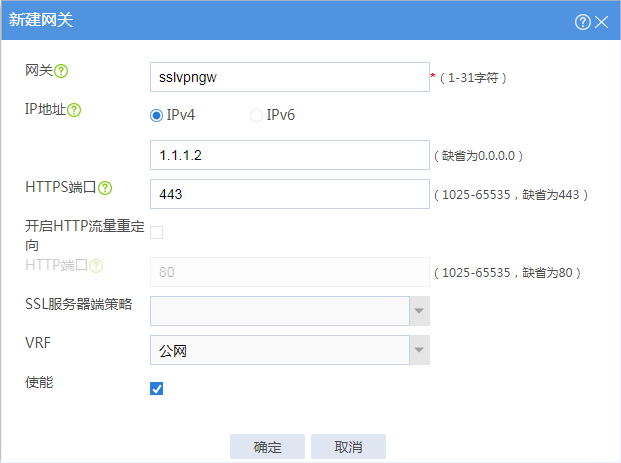

# 选择“网络 > SSL VPN > 网关”，进入SSL VPN网关页面，单击<新建>按钮，创建SSL VPN网关，参数配置如下图所示。

图-2 配置SSL VPN网关

# 单击<确定>按钮，完成配置。

5. 创建SSL VPN AC接口

# 选择“网络 > SSL VPN > IP接入接口”，进入SSL VPN接入接口页面。单击<新建>按钮，创建SSL VPN接入接口，接口编号输入1，单击<确定>，然后继续配置接口参数，如下图所示。

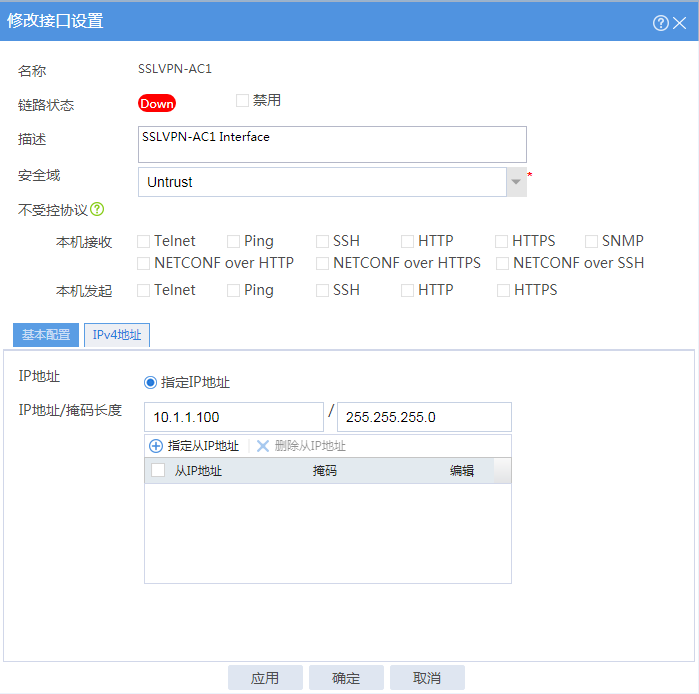

图-3 创建IP接入接口（1）

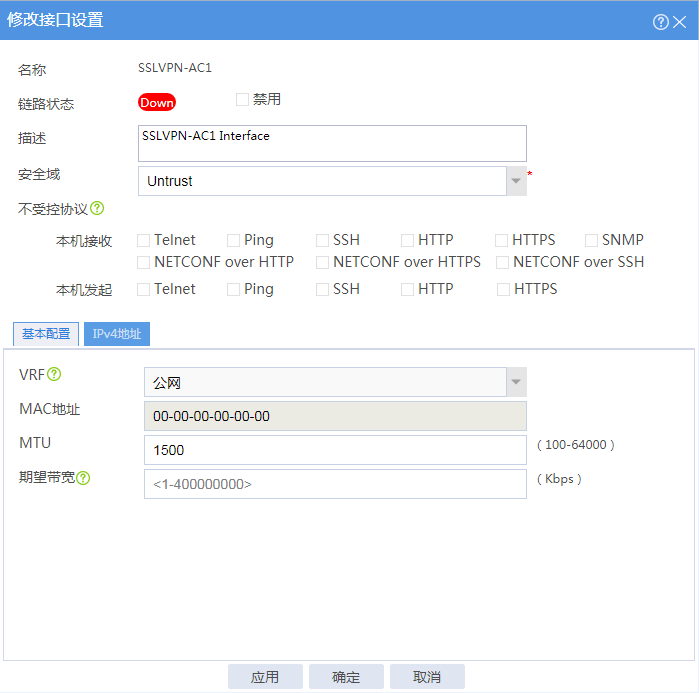

图-4 创建IP接入接口（2）

# 单击<确定>按钮。

6. 创建SSL VPN客户端地址池

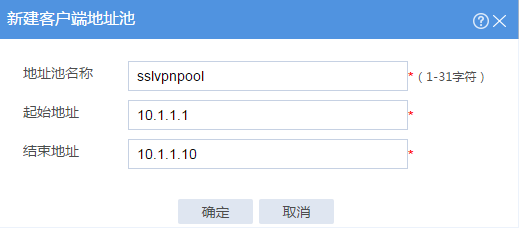

# 选择“网络 > SSL VPN > 客户端地址池”，进入SSL VPN客户端地址池页面。单击<新建>按钮，创建SSL VPN客户端地址池，参数配置如下图所示。

图-5 创建客户端地址池

# 单击<确定>按钮。

7. 配置SSL VPN访问实例

# 选择“网络 > SSL VPN > 访问实例”，进入SSL VPN访问实例页面，单击<新建>按钮，创建SSL VPN访问实例，参数配置如下图所示，未显示的部分，采用默认配置即可。

图-6 新建访问实例

# 单击<下一步>，配置认证配置，参数配置如下图所示。

# 单击<下一步>，不配置URI ACL，继续单击<下一步>，在跳转的页面选择“IP业务”，单击<下一步>。配置IP业务，参数配置如下图所示。

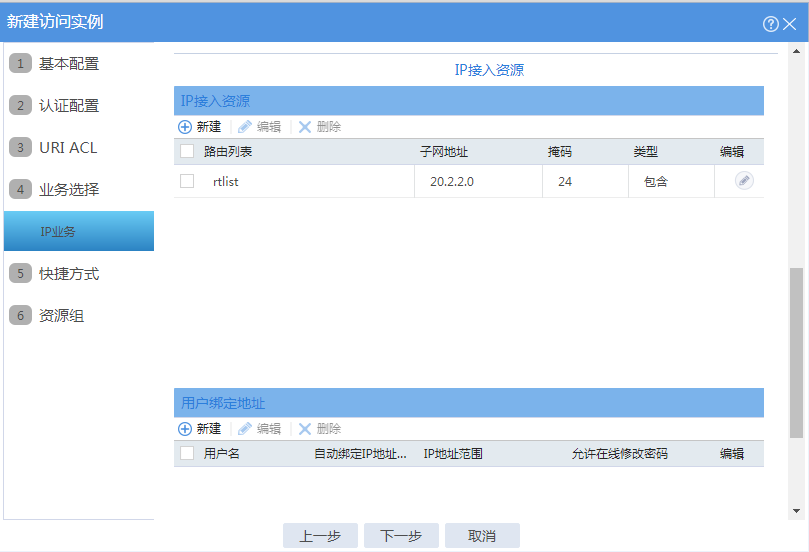

图-7 配置IP业务（1）

图-8 配置IP业务（2）

# 单击<下一步>，不配置快捷方式，继续单击<下一步>，在跳转的页面单击<新建>按钮，配置资源组，参数配置如下图所示（本例的IPv4 ACL 3999规则为允许通过所有流量）。

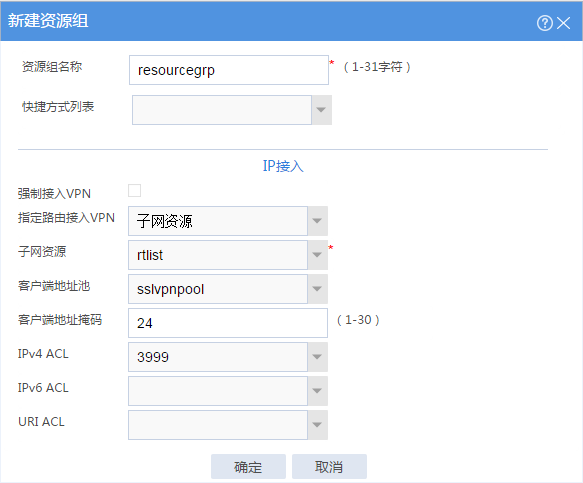

图-9 配置资源组

# 单击<确定>按钮，资源组如下图所示。

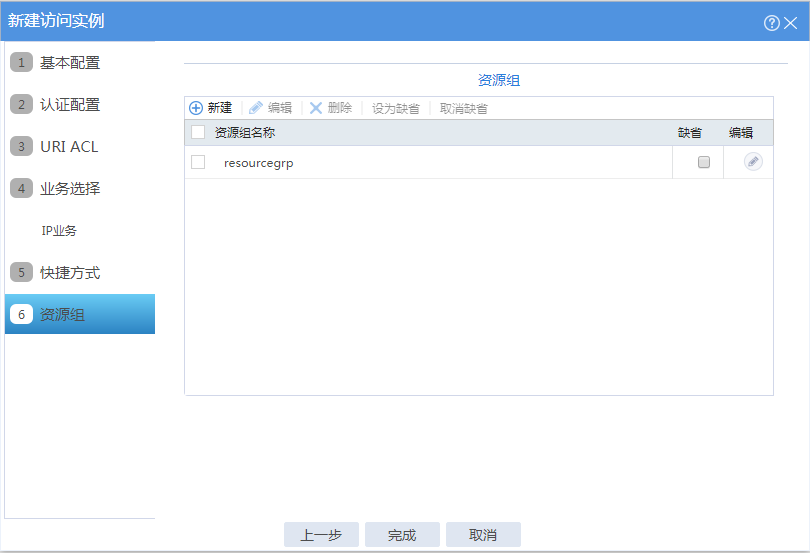

图-10 资源组

# 单击<完成>按钮，完成配置。

# 在<使能>按钮的选择框上挑勾，使能配置的访问实例，如下图所示。

图-11 使能访问实例

8. 创建SSL VPN用户

# 选择“对象 > 用户 > 用户管理 > 本地用户”，进入用户界面，点击<新建>按钮，创建SSL VPN用户，参数配置如下图所示。

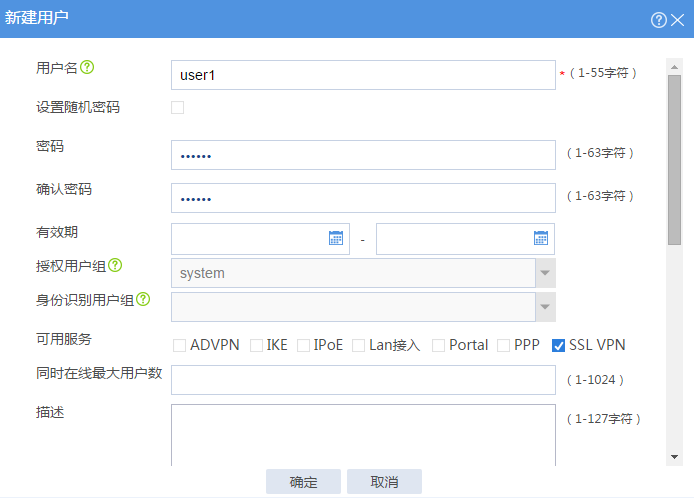

图-12 创建SSL VPN用户

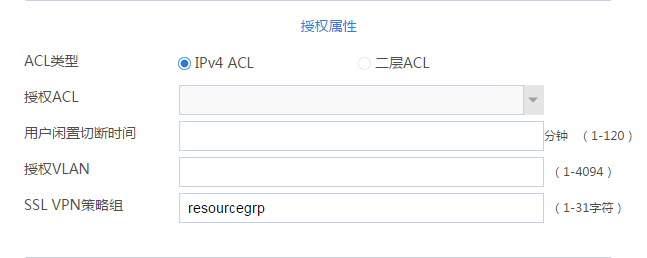

# 为该用户授权SSL VPN策略组，参数配置如下图所示。

图-13 授权属性

# 单击<确定>按钮，完成配置。

Host的配置

# 配置IP地址、网关，保证到SSL VPN网关的路由可达。

验证配置

# 在浏览器地址栏输入https://1.1.1.2，回车确认之后跳转到域列表选择页面，如下图所示。

图-14 域列表界面

# 单击“domainip”，跳转到SSL VPN登录界面，输入用户名密码（用户名user1，密码123456），如下图所示。

图-15 SSL VPN登录界面

# 单击<登录>按钮，可以成功登录。

# 单击<启动>按钮，启动IP客户端，系统会自动下载iNode客户端（如果Host之前没有安装过iNode客户端），下载完成后会自动启动iNode客户端，并登录SSL VPN网关，成功登录后如下图所示。

图-16 iNode客户端
