H3C SecPath F5000防火墙HA出口规划设计问题

您好，以下是针对出口两条独立的专线，互联地址为/30地址，防火墙做HA，交换机做IRF的规划方案示例：

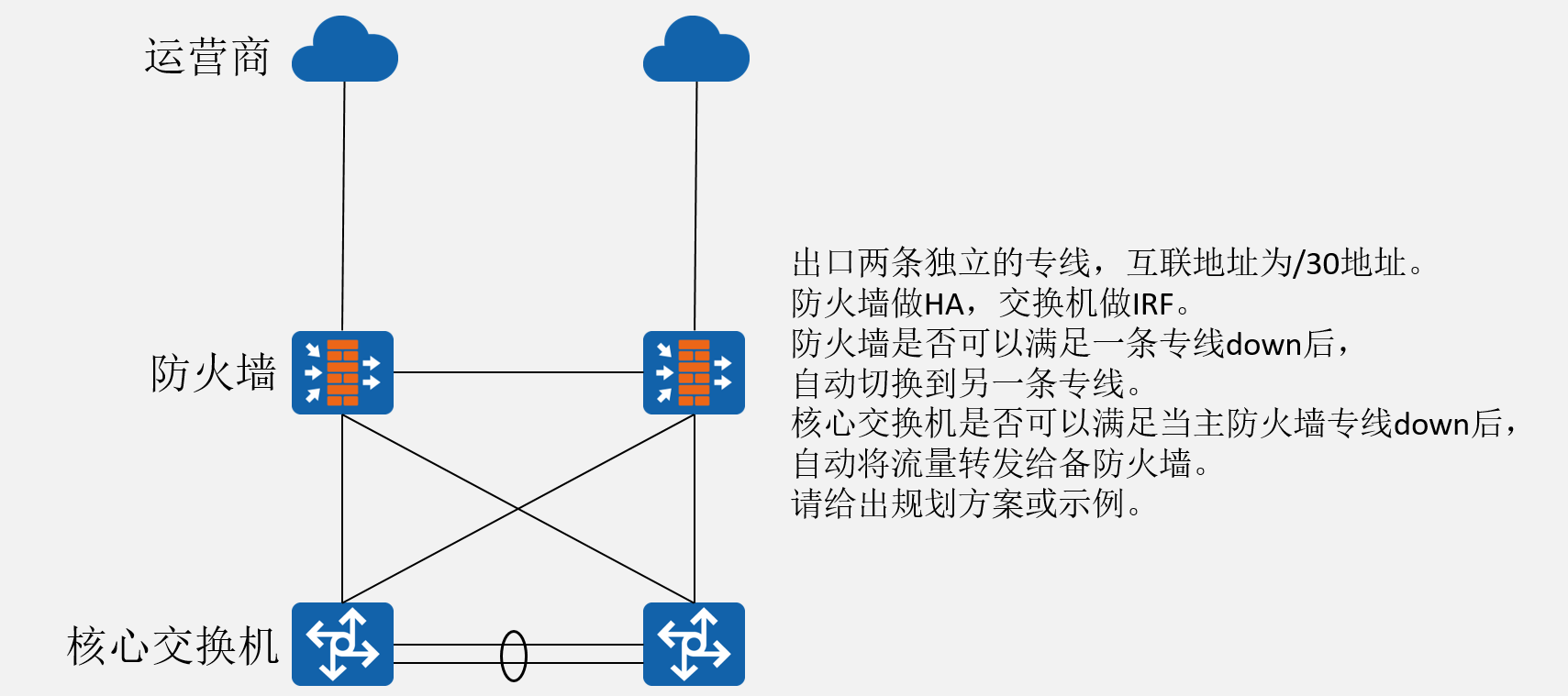

网络拓扑结构

出口专线：两条独立的专线，互联地址为/30地址，分别连接到不同的ISP。

防火墙：两台防火墙组成HA（高可用）集群，实现主备切换。

核心交换机：两台核心交换机组成IRF（智能弹性架构）堆叠，实现设备级的冗余和链路聚合。

防火墙HA配置

配置HA模式

将两台防火墙设置为HA集群模式，设置相同的集群ID，分别为node 0和node 1。

配置HA互联接口，确保两台防火墙之间能够通信。

配置HA心跳检测机制，用于检测主设备的运行状态。

配置主备接口和地址

在主防火墙上配置主备接口的IP地址，例如主接口配置为专线1的/30地址，备接口配置为专线2的/30地址。

在备防火墙上进行类似的配置，但主备接口的IP地址与主防火墙相反。

设置优先级和抢占功能

设置主防火墙的优先级高于备防火墙，确保在正常情况下主防火墙作为活动设备。

启用抢占功能，当主防火墙恢复后能够自动重新成为活动设备。

配置链路检测和切换策略

配置链路检测机制，如使用ICMP探测或接口状态监测，检测到主链路down后，自动切换到备链路。

设置切换策略，当主链路恢复时，根据需要可以选择手动或自动回切到主链路。

核心交换机IRF配置

配置IRF链路

将两台核心交换机的特定端口配置为IRF端口，用于连接两台交换机形成IRF堆叠。

确保IRF链路的带宽和稳定性，以支持设备间的数据同步和控制信息传递。

设置主备交换机

在IRF堆叠中，设置一台交换机为主设备，另一台为备设备。

配置主备交换机的优先级，确保在主设备故障时，备设备能够快速接管。

配置链路聚合

在核心交换机与防火墙之间的连接上，配置链路聚合（如EtherChannel），将多条物理链路聚合为一条逻辑链路，提高带宽和链路冗余。

确保链路聚合的模式和参数在交换机和防火墙两侧一致。

设置路由和转发策略

在核心交换机上配置静态路由或动态路由协议，将内部网络的流量正确地引导到防火墙的相应接口。

配置策略路由或访问控制列表（ACL），根据需要对流量进行分类和转发控制。

实现效果

防火墙HA切换：当一条专线down后，防火墙HA集群能够自动检测到链路故障，并将流量切换到另一条专线的防火墙接口，确保网络的不间断运行。

核心交换机流量转发：当主防火墙专线down后，核心交换机通过IRF堆叠的协同工作和链路聚合的配置，能够自动将流量转发给备防火墙，实现网络流量的自动调整和优化。

优势

高可用性：通过防火墙HA和交换机IRF的配置，提高了网络的整体可用性和可靠性，减少了因设备或链路故障导致的网络中断时间。

负载均衡：链路聚合的配置可以在多条物理链路之间实现负载均衡，提高带宽利用率，同时提供链路冗余。

易于管理：IRF堆叠将多台交换机整合为一个逻辑设备，简化了网络的管理和配置工作。
