S1526 如何配置trunk 口

VLAN

2025-03-31提问

0关注
0收藏，555浏览

zhiliao_JW1ovu

zhiliao_JW1ovu 零段

粉丝：0人关注：0人

问题描述：

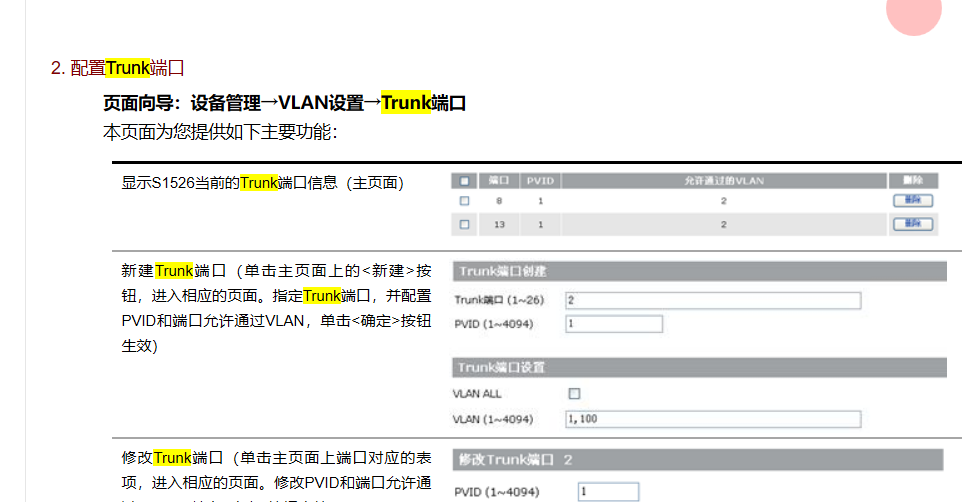

软件版本S1526-R0011，指示灯在端口左面如何配置端口模式为trunk

最佳答案

IT钟点工

IT钟点工九段

粉丝：101人关注：1人

2.6 VLAN

VLAN（Virtual Local Area Network，虚拟局域网），是一种将局域网内的设备逻辑地而不是物理地划分成一个个网段，从而实现虚拟工作组的技术。VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（即VLAN），每一个VLAN都包含一组有着相同需求的计算机，由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。

2.6.1 VLAN类型选择

S1526支持两种类型的VLAN：802.1Q VLAN和基于端口的VLAN。选择[VLAN/高级]菜单项，进入如图2-20所示页面，可在“VLAN类型选择”下拉表单中选择VLAN类型。单击<确定>按钮后确认完成类型转换。

图2-20 VLAN类型选择

注意：

如果VLAN类型改变，以前所做的VLAN设置都将被清除。

2.6.2 802.1Q VLAN

注意：

在802.1Q VLAN状态下，用户只能通过属于管理VLAN的端口对交换机进行管理。S1526缺省管理VLAN为VLAN 1，更改管理VLAN请参见“3.2.5 配置管理VLAN”。

1. 显示

选择[VLAN/802.1Q VLAN]菜单项，进入到如图2-21所示的页面，每页显示10组VLAN，根据VLAN的ID号从小到大排列。单击<上一页>或<下一页>可以看到其它已经存在的VLAN。

图2-21 VLAN显示

页面中各参数的含义如下：

表2-7 802.1Q VLAN界面项描述

界面项	描述
VLAN ID	VLAN ID号，范围为1～4094，单击VLAN ID号进入可修改该VLAN的配置页面
端口列表	该VLAN包含的端口。可以配置一个端口属于多个VLAN
端口隔离	显示VLAN端口隔离状态。启用此功能后的各个端口即使属于同一个VLAN，也不能互相通信，从而增强了网络的安全性，提供了灵活的组网方案
删除	单击“删除”即可删除该VLAN
VLAN查询	在VLAN查询栏中输入需要查询的VLAN ID号，单击<查询>按钮，若该VLAN存在，页面就会显示您所要查询的VLAN

2. 新建

单击图2-21中右边的<新建>按钮，进入到如图2-22所示的创建VLAN的页面。各图标含义如表2-8所示。

表2-8 VLAN图标含义

图标	意义
	该端口不是该VLAN的成员
	该端口为该VLAN成员且出端口报文会被打上Tag标记
	该端口为该VLAN成员且出端口报文去掉Tag标记

配置步骤如下：

(1) 在图2-22所示页面的“VLAN ID”文本框中输入需要新建的VLAN ID号。

(2) 单击各个端口下对应的图标就改变各端口的VLAN属性。若单击“All”下面的图标，可方便地对所有的端口进行全局操作。

(3) 在端口隔离栏中为该VLAN设置端口隔离功能，首先选中“端口隔离”复选框，而后写入隔离上行端口号。上行端口用于连接上级交换机或路由器。该步骤可选。

(4) 单击<确定>按钮后，请配置VLAN包含端口的PVID，配置方法请参见“2.6.2 4. 配置PVID”。

注意：

在配置了某个VLAN的端口隔离后，此VLAN的端口成员不能属于其它VLAN。

例：如图2-22所示，新建VLAN 10，并将端口3、4、5、6加入VLAN 10，端口3、4出端口报文去掉Tag标记，端口5、6出端口报文打上Tag标记。

图2-22 创建VLAN

& 说明：

l 可以创建ID取值范围为2～4094的VLAN。VLAN 1为交换机缺省的管理VLAN，缺省情况下包含所有端口。VLAN 1不能被删除。

l 新建VLAN后请到“PVID配置”页面对VLAN的PVID进行配置，配置方法请参见“2.6.2 4. 配置PVID”。

l Tag标记：基于IEEE 802.1Q标准的VLAN中的以太网帧带有此标记。Tag标记携带了该帧所属的VLAN和优先级等信息。一般如果该端口和PC相连，不用加Tag标记；如果和其它支持IEEE 802.1Q标准的交换机相连，则最好加上Tag标记。

l 802.1Q VLAN的典型配置方法请参见“第4章典型配置案例”。

3. 修改

单击图2-21的各VLAN ID号，进入如图2-23所示的页面，以用于对该VLAN进行配置，页面介绍和配置步骤请参见“2.6.2 2. 新建”，除了第一个步骤不必进行配置，其余步骤配置方法相同。

图2-23 VLAN修改

& 说明：

如果被修改VLAN状态的端口是汇聚组成员，那么该汇聚组的其他成员端口的VLAN状态也会相应改变。

4. 配置PVID

PVID是各个端口的缺省VLAN ID。

选择[VLAN/PVID配置]菜单项，进入PVID显示页面，如图2-24所示。单击各个端口名，即可进入相应端口的PVID配置页面，如图2-25所示，可以对端口的PVID进行配置。

图2-24 PVID显示

图2-25 PVID配置

2.6.3 基于端口的VLAN

S1526支持基于端口的VLAN，最大可以设置26个基于端口的VLAN。一个端口可以属于多个基于端口的VLAN。

1. 显示

通过“2.6.1 VLAN类型选择”中描述的方法改变VLAN类型为基于端口的VLAN后，进入到如下图所示的页面，每个页面显示10个基于端口的VLAN的配置，单击<下一页>可以查看其它基于端口的VLAN的配置。页面中的“端口列表”显示已加入该VLAN的端口。

图2-26 基于端口的VLAN的显示

页面中各参数的含义如下：

表2-9 基于端口的VLAN界面项描述

界面项	描述
VLAN ID	基于端口的VLAN ID号，单击VLAN ID号进入可修改该VLAN配置的页面
端口列表	VLAN中包含的端口。一个端口可以属于多个基于端口的VLAN
端口隔离	显示VLAN端口隔离状态
删除	单击“删除”即可删除该VLAN
