通过USB-KEY方式登录设备Web管理界面典型配置

使用版本

本举例是在F5000-AI-55-G的E9900版本上进行配置和验证的。

组网需求

如图所示，使用USB-KEY方式登录防火墙设备，可以提供更高的安全性进行身份验证，有效防止数据泄露和未授权访问，Host通过HTTPS访问防火墙Web管理页面。

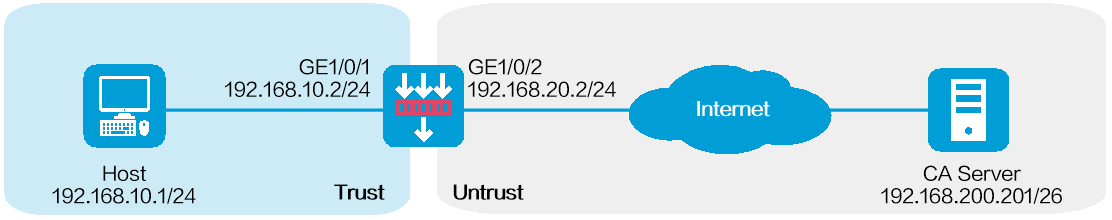

图-1 USB-KEY方式登录典型配置组网图

配置思路

• 保证设备系统时钟与CA证书服务器的时钟同步，配置IP地址、路由及安全域，保证路由可达。

• 登录CA证书服务器Web界面，申请根证书和服务器证书。

• 将服务器证书导入到防火墙设备。

• 配置SSL服务器端策略，指定所使用的PKI域，并开启验证客户端。

• 在设备上以证书内邮箱名前缀为用户名，创建管理员用户，并分配权限。

• 设置HTTPS端口号，并设置Web登录设备的认证模式为证书登录。

注意事项

需要保证设备的系统时钟与CA证书服务器的时钟同步，才可以正常使用设备来申请证书。

配置步骤

获取证书

申请根证书

1. 使用IE浏览器，登录http://192.168.200.201/certsrv，账号密码为登录CA证书服务器的账号密码。

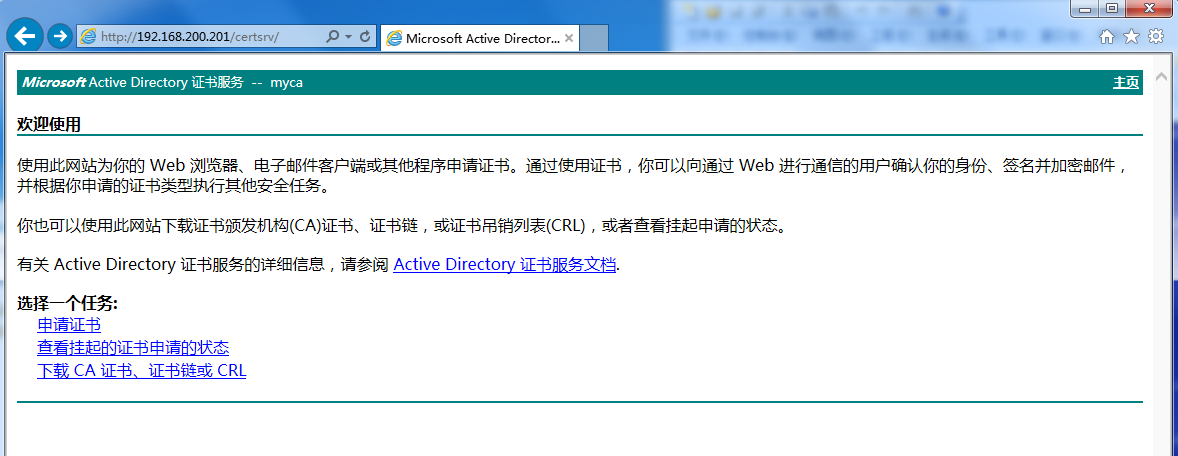

   图-2 证书首页



2. 点击“下载CA证书、证书链或CRL”，进入CA证书下载界面。

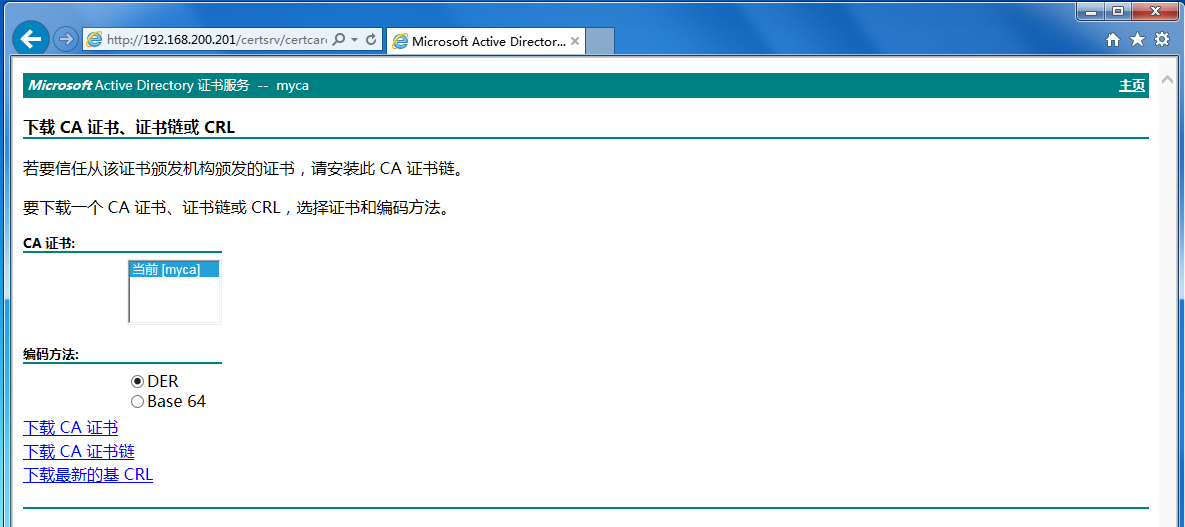

   图-3 CA证书下载



3. 点击下载CA证书，选择下载的certnew.cer文件，双击查看。

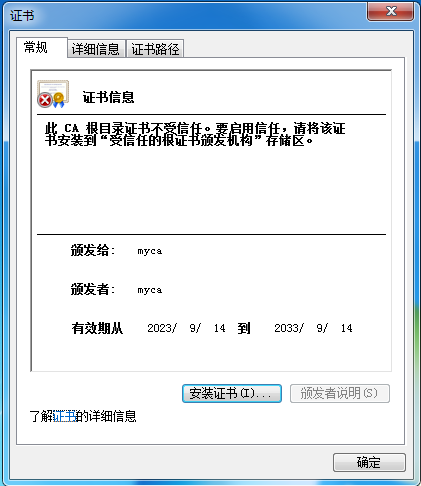

   图-4 根证书





申请服务器证书

1. 登录http://192.168.200.201/certsrv，进入首页，点击“申请证书”。

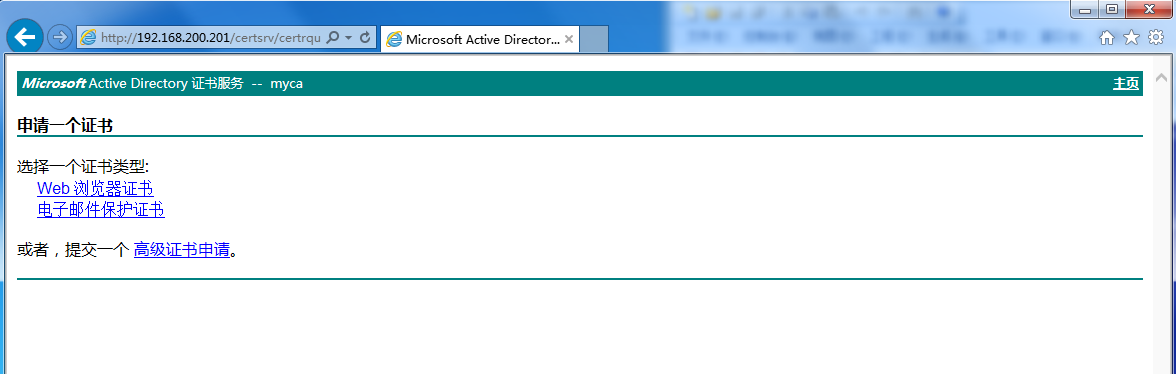

   图-5 申请证书



2. 点击“高级证书申请”。

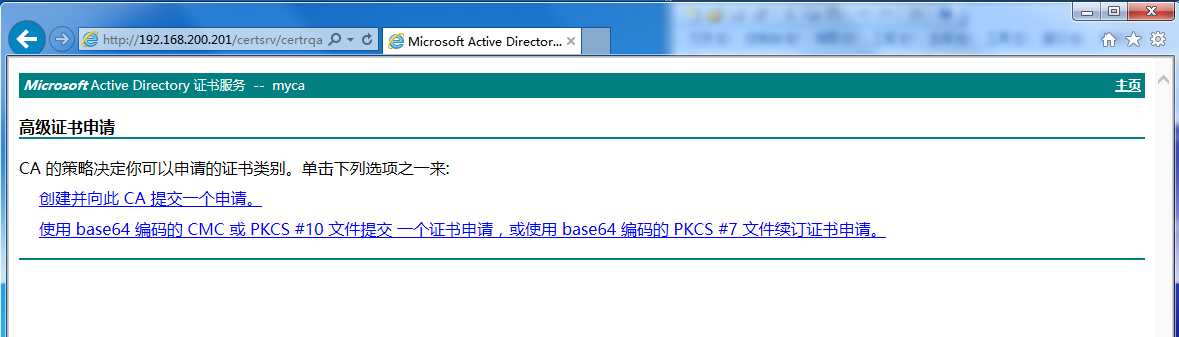

   图-6 申请高级证书



3. 点击“创建并向此CA提交一个申请”。

   图-7 创建申请



4. 填写服务器身份验证证书信息，勾选“标记密钥为可导出”。

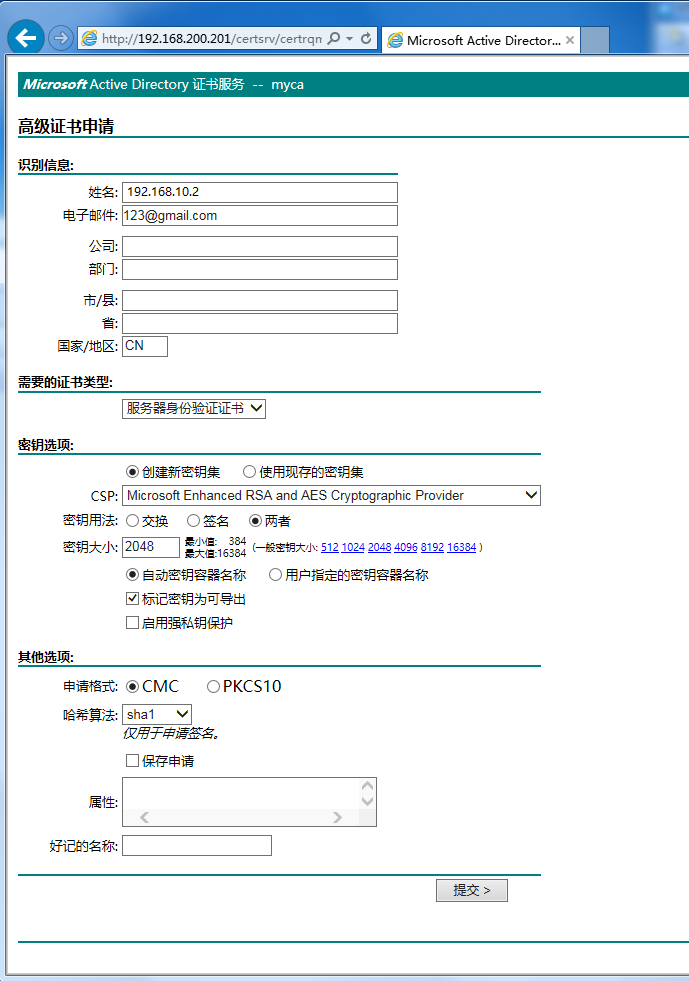

   图-8 服务器证书申请



5. 点击“提交”按钮，完成证书申请，此时证书状态为挂起。

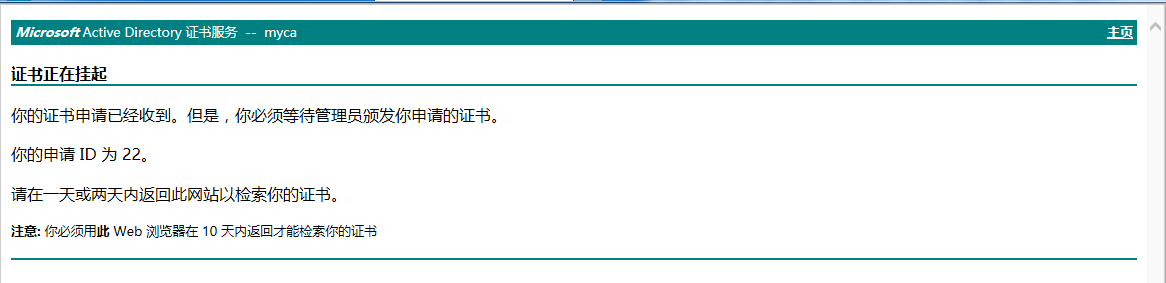

   图-9 证书挂起



颁发证书

1. 登录CA证书服务器，打开服务器管理器，选择工具栏中的“证书颁发机构”，可查看当前挂起的申请。

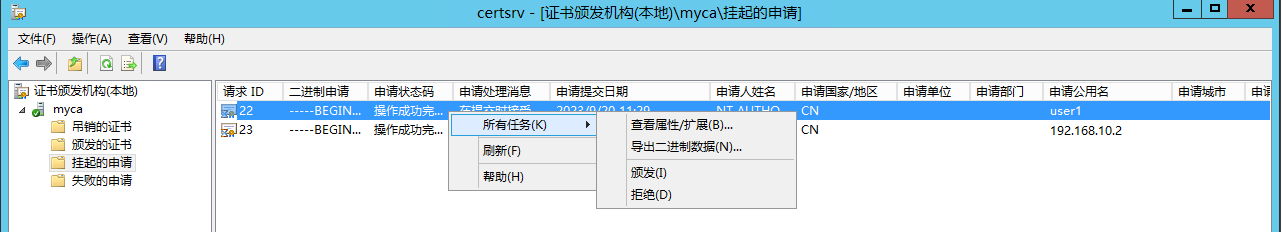

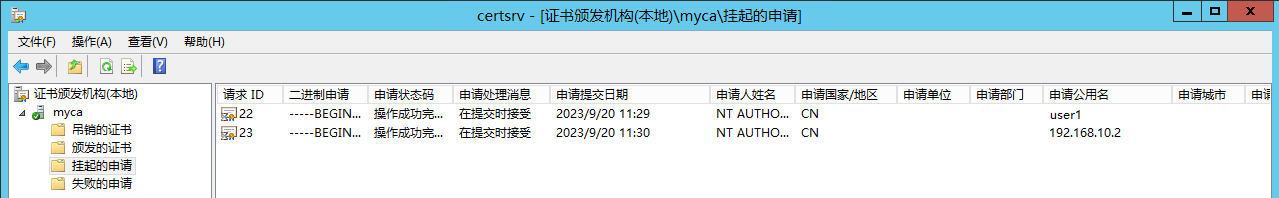

   图-10 挂起的申请



2. 选择挂起的申请，点击“颁发”，完成证书的颁发。



导出服务器证书

1. 在证书申请界面，点击“查看挂起的证书申请的状态”。

   图-11 查看证书



2. 选择服务器证书进行安装，此时证书状态为“已颁发”。

   图-12 证书状态



3. 点击“安装此证书”，完成证书安装。

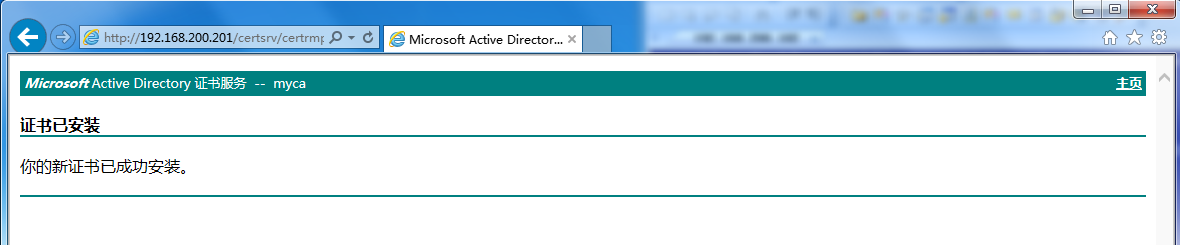

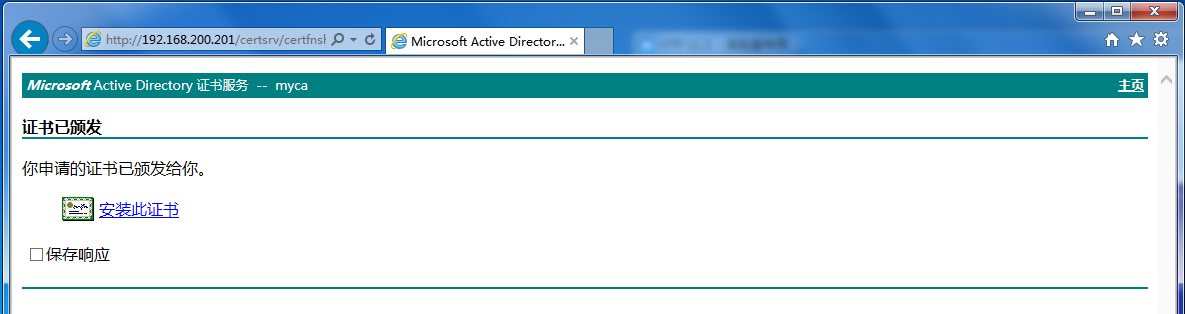

   图-13 完成安装



4. 打开IE浏览器设置中的“Internet选项”，选择“内容”，点击“证书”按钮。

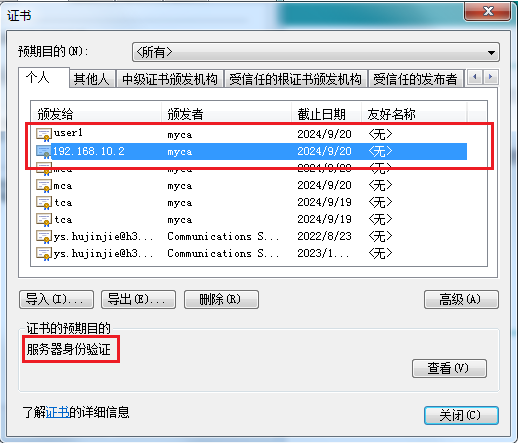

   图-14 已安装证书



5. 选择服务器端证书，点击“导出”按钮，选择连私钥一起导出。

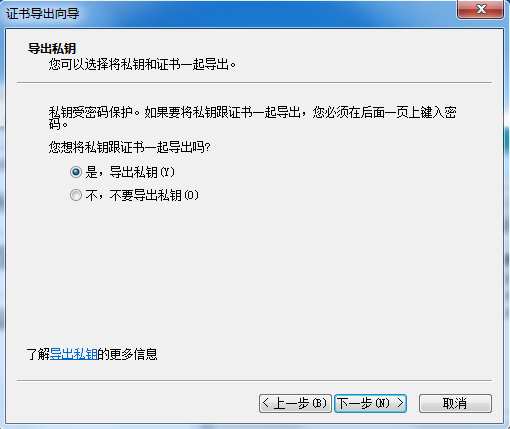

   图-15 导出私钥



6. 点击“下一步”。

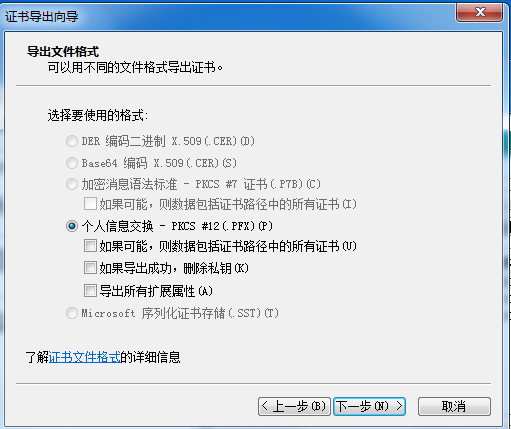

   图-16 导出格式



7. 设置密钥的密码和导出的文件名。

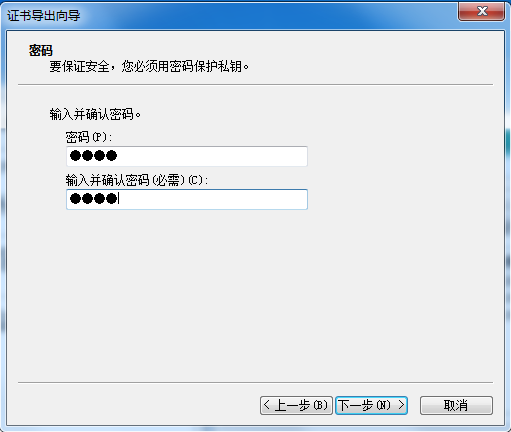

   图-17 设置密码



8. 导出本地证书server.pfx成功。

   图-18 导出本地证书



Device配置

配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 192.168.10.2 255.255.255.0

[Device-GigabitEthernet1/0/1] quit

[Device] interface gigabitethernet 1/0/2

[Device-GigabitEthernet1/0/2] ip address 192.168.20.2 255.255.255.0

[Device-GigabitEthernet1/0/2] quit

配置接口加入安全域

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/1

[Device-security-zone-Trust] quit

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2

[Device-security-zone-Untrust] quit

配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设到达CA Server的下一跳IP地址为192.168.20.5，实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ip route-static 192.168.200.192 26 192.168.20.5

配置安全策略

# 配置名称为trust-untrust的安全策略规则，允许Host访问外网CA证书服务器，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule 0 name trust-untrust

[Device-security-policy-ip-0-trust-untrust] source-zone trust

[Device-security-policy-ip-0-trust-untrust] destination-zone untrust

[Device-security-policy-ip-0-trust-untrust] action pass

[Device-security-policy-ip-0-trust-untrust] quit

# 配置名称为untrust-trust的安全策略规则，使CA证书服务器可以与Host通信，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule 1 name untrust-trust

[Device-security-policy-ip-1-untrust-trust] source-zone untrust

[Device-security-policy-ip-1-untrust-trust] destination-zone trust

[Device-security-policy-ip-1-untrust-trust] action pass

[Device-security-policy-ip-1-untrust-trust] quit

[Device-security-policy-ip] quit

配置PKI域

# 创建并进入PKI域aaa

[Device] pki domain aaa

[Device-pki-domain-aaa] public-key rsa general name aaa

# 关闭CRL检查

[Device-pki-domain-aaa] undo crl check enable

[Device-pki-domain-aaa] quit

上传证书到设备，导入证书

# 使用FTP/TFTP将“获取证书”申请的服务器证书上传到设备，然后向PKI域中导入根证书。

[Device] pki import domain aaa der ca filename certnew.cer

The trusted CA"s finger print is:

MD5 fingerprint:52F5 B43F 5D19 7752 EAC8 840D 0458 F66D

SHA1 fingerprint:208B 1668 DCE9 3AF6 D9B2 9A82 1825 D357 E0F8 DA05

Is the finger print correct?(Y/N):y

# 输入密码，向PKI域中导入服务器证书。

[Device] pki import domain aaa p12 local filename server.pfx

Please input the password:

[Device]

配置SSL服务器端策略

# 创建SSL服务器端策略sss，指定该策略使用PKI域aaa。

[Device] ssl server-policy sss

[Device-ssl-server-policy-sss] pki-domain aaa

# 配置SSL服务器端要求对SSL客户端进行基于数字证书的身份验证。

[Device-ssl-server-policy-sss] client-verify enable

[Device-ssl-server-policy-sss] quit

创建管理员用户

# 创建管理员用户，用户名为客户端证书中的邮箱名前缀abc。

[Device] local-user abc class manage

[Device-luser-manage-abc] service-type https

[Device-luser-manage-abc] password simple Admin@1234

[Device-luser-manage-abc] authorization-attribute user-role network-admin

[Device-luser-manage-abc] authorization-attribute user-role network-operator

[Device-luser-manage-abc] quit

配置HTTP服务和登录认证模式

# 关闭HTTP和HTTPS服务。

[Device] undo ip http enable

[Device] undo ip https enable

# 设置HTTPS端口号和SSL服务器端策略。

[Device] ip https port 4430

[Device] ip https ssl-server-policy sss

# 设置使用数字证书方式登录。

[Device] web https-authorization mode certificate

# 设置登录设备的用户名为邮箱名前缀

[Device] web https-authorization username email-prefix

# 再打开HTTP和HTTPS服务。

[Device] ip http enable

[Device] ip https enable
