MSR36-60 vlan问题,接口问题

  • 0关注
  • 0收藏,617浏览
粉丝:0人 关注:0人

问题描述:

MSR36-60 设备一台,没有增加板卡,用主机自带的三个网口,其中GE2配置interface GigabitEthernet0/2;port link-mode bridge; port access vlan 244;设置了一个VLAN244 ,并且在VLANif中设置ip地址 192.168.233.1 24 ,将笔记本接GE2下配置192.168.233.100 无法与VLANif (192.168.233.1)通信,这是怎么回事啊?

最佳答案

粉丝:125人 关注:1人

你的问题是:在 H3C MSR36-60 路由器上,将 GE2 设置为 access 模式并加入 VLAN 244,同时给 VLAN 244 的三层接口 Vlan-interface 244 配了 IP 地址 192.168.233.1/24,但笔记本接在 GE2(配置 IP 为 192.168.233.100)无法与网关通信。


🔍 快速问题定位逻辑

这类问题通常可以从以下几个方向入手排查:


✅ 1. VLAN 是否与物理接口绑定成功?

请确认是否 VLAN 244 已生效,并且绑定在了 GE2 接口上:

[MSR] display vlan 244

输出应该包含 GE2 接口:

VID Type Ports 244 static GE2

如果 Ports 一栏没有包含 GE2,说明 port access vlan 244 没有生效或 VLAN 没有创建成功。

如果 VLAN 244 没有创建,可以先执行:

[MSR] vlan 244 [MSR-vlan244] quit

✅ 2. VLAN 接口(Vlan-interface 244)是否 up?

执行:

[MSR] display interface Vlan-interface 244

你应该看到 Line protocol is UP。如果显示 down,说明三层接口没有“活”起来,常见原因是:

  • 没有任何物理口属于 VLAN 244;

  • 或者所有下属物理口都是 down 状态;

👉 请检查 GE2 接口状态:

[MSR] display interface GigabitEthernet 0/2

确认它是 up 状态。


✅ 3. 笔记本物理链路是否 up?

简单办法:

  • 看网卡灯是否亮;

  • 在笔记本执行 ping 192.168.233.1 是否返回 "Destination host unreachable"(说明链路断);

  • 再执行:arp -a 看看是否有路由器的 MAC 地址。


✅ 4. 是否配置了 port link-mode bridge

你写了如下配置:

interface GigabitEthernet 0/2 port link-mode bridge port access vlan 244

这个配置是正确的。只要你使用 port link-mode bridge 并配置 access vlan,路由器就会按 L2 模式接入 VLAN 244。

如果你不使用 port link-mode bridge,MSR 默认是路由(L3)口,不能加入 VLAN。


✅ 5. 是否有防火墙/ACL 等阻挡?

  • MSR 有可能默认配置了 ACL、Zone、防火墙策略

  • 如果你用了安全域(security-zone),请检查是否存在禁止规则。

你可以暂时清除所有 ACL 做测试:

[MSR] undo packet-filter inbound [MSR] undo packet-filter outbound

✅ 正确的最小可用配置示例

以下是一个最小可用配置,建议你对比一下:

vlan 244 interface GigabitEthernet 0/2 port link-mode bridge port access vlan 244 interface Vlan-interface 244 ip address 192.168.233.1 255.255.255.0

🧪 补充测试建议

  1. 在笔记本上抓包(用 Wireshark)看是否能收到 ARP 请求或应答;

  2. 从路由器上 ping 192.168.233.100,看是否能双向;

  3. 尝试从 MSR 上抓包:

[MSR] debugging packet vlan 244

✅ 总结可能原因及对应处理

问题 排查建议
VLAN 未正确创建 display vlan 244,是否有 GE2 接口
接口没 up display interface 看 GE2 和 Vlan-interface 是否都 up
接口未加入 VLAN port access vlan 244 是否配置生效
物理线缆问题 换线缆或确认网卡灯是否亮
防火墙/安全域拦截 检查是否配置 zone、ACL、packet-filter


3 个回答

正常来说不会不通的

你配置能发一下看一下吗?

那你三层口下不是也能写sub吗

什么都不会的网络工程师 发表时间:2025-05-21 更多>>

你好,配置已经贴出,麻烦帮忙排查一下。

zhiliao_qdQSOo 发表时间:2025-05-21

你244下面也没地址啊

什么都不会的网络工程师 发表时间:2025-05-21

这个配置我修改漏了 那里,正常是有的

zhiliao_qdQSOo 发表时间:2025-05-21

把local-proxy-arp enable删除

什么都不会的网络工程师 发表时间:2025-05-21

重新修改了,麻烦您看看,这个基础的错误还是不可能出现的

zhiliao_qdQSOo 发表时间:2025-05-21

local-proxy-arp enable 这个之前是没有得,为了排查问题 才加上试试的

zhiliao_qdQSOo 发表时间:2025-05-21

你这路由器还有域间策略吗? 笔记本只链接的有线吗?无线有没有链接

什么都不会的网络工程师 发表时间:2025-05-21

笔记本单接了一根网线在路由器GE2,没有无线网连接的。

zhiliao_qdQSOo 发表时间:2025-05-21

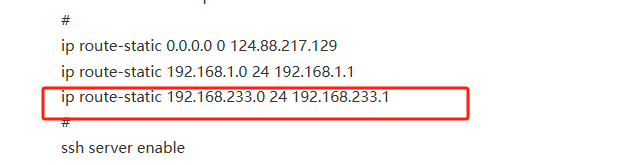

把你那条路由删掉。

什么都不会的网络工程师 发表时间:2025-05-21

这两个静态路由都是为了测试加上得,之前也没有,但就是PC上不来,dis mac-add 能看到mac地址

zhiliao_qdQSOo 发表时间:2025-05-21

那不应该啊,两端互ping都不同吗?

什么都不会的网络工程师 发表时间:2025-05-21

对的PC ping 路由器,路由器ping PC都不通;有点怀疑是设备不支持。

zhiliao_qdQSOo 发表时间:2025-05-21

那你就变成三层口,把.1直接配到接口下看一下,而且我感觉你这是台防火墙不是路由器

什么都不会的网络工程师 发表时间:2025-05-21

是的,如果接口模式改为route 直接接口下写地址是可以互通的。

zhiliao_qdQSOo 发表时间:2025-05-21

但是我现在是想满足 vlan下两个网段,通过SUB得方式透传下去,但是这样就没办法实现了。

zhiliao_qdQSOo 发表时间:2025-05-21

那你三层口下不是也能写sub吗

什么都不会的网络工程师 发表时间:2025-05-21
粉丝:7人 关注:6人

检查下笔记本的掩码 以及笔记本接口是否配置多个地址

ping -S 192.168.233.100 192.168.233.1 测试下


zhiliao_qdQSOo 知了小白
粉丝:0人 关注:0人

[MSR36-60]dis cu
#
version 7.1.064, Release 0707P21
#
sysname MSR36-60
#
telnet server enable
#
ip pool l2tp997 192.168.100.2 192.168.100.254
#
dhcp enable
dhcp server always-broadcast
#
dns proxy enable
dns server 221.7.1.20
#
password-recovery enable
#
vlan 1
#
vlan 233
#
vlan 244

#
controller Cellular0/0
#
controller Cellular0/1
#
interface Aux0
#
interface Virtual-Template0
#
interface Virtual-Template1
remote address pool l2tp997
ip address 192.168.100.1 255.255.255.0
#
interface NULL0
#
interface Vlan-interface233
#
interface Vlan-interface244

ip address 192.168.233.1 255.255.255.0
local-proxy-arp enable
tcp mss 1460
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 124.88.XX.XX 255.255.255.128
tcp mss 1280
nat outbound 3999
undo dhcp select server
ipsec apply policy XBBZ123
#
interface GigabitEthernet0/1
port link-mode route
combo enable copper
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/2
port link-mode bridge

port access vlan 244

#
object-policy ip Any-Any
rule 0 pass time-range any
#
security-zone name Local
#
security-zone name Trust
#
security-zone name DMZ
#
security-zone name Untrust
#
security-zone name Management
#
zone-pair security source Any destination Any
object-policy apply ip Any-Any
#
scheduler logfile size 16
#
line class aux
user-role network-admin
#
line class tty
user-role network-operator
#
line class vty
user-role network-operator
#
line aux 0
user-role network-admin
#
line vty 0 5
authentication-mode scheme
user-role network-operator
protocol inbound ssh
#
line vty 6 63
authentication-mode scheme
user-role network-operator
#
ip route-static 0.0.0.0 0 124.88.XX.XX
#
ssh server enable
ssh user admin service-type stelnet authentication-type password
ssh server port 65535
#
undo gratuitous-arp-learning enable
#
acl advanced 3999
rule 2 deny ip source 192.168.1.0 0.0.0.255 destination 192.168.200.0 0.0.0.255
rule 3 permit ip source 192.168.233.0 0.0.0.255
rule 100 permit ip
#
password-control enable
undo password-control aging enable
undo password-control history enable
password-control length 6
password-control login-attempt 3 exceed lock-time 10
password-control update-interval 0
password-control complexity user-name check
#
domain system
#
domain default enable system
#
role name level-0
description Predefined level-0 role
#
role name level-1
description Predefined level-1 role
#
role name level-2
description Predefined level-2 role
#
role name level-3
description Predefined level-3 role
#
role name level-4
description Predefined level-4 role
#
role name level-5
description Predefined level-5 role
#
role name level-6
description Predefined level-6 role
#
role name level-7
description Predefined level-7 role
#
role name level-8
description Predefined level-8 role
#
role name level-9
description Predefined level-9 role
#
role name level-10
description Predefined level-10 role
#
role name level-11
description Predefined level-11 role
#
role name level-12
description Predefined level-12 role
#
role name level-13
description Predefined level-13 role
#
role name level-14
description Predefined level-14 role
#
user-group system
#
local-user admin class manage
service-type ssh telnet terminal http https
authorization-attribute user-role network-admin
#
local-user guanli class manage
authorization-attribute user-role network-operator
#
local-user root class manage
service-type ftp
service-type ssh telnet terminal http https
authorization-attribute user-role network-admin
authorization-attribute user-role network-operator
#
ipsec transform-set XBBZ123
esp encryption-algorithm 3des-cbc
esp authentication-algorithm md5
#
ipsec policy-template XBBZ123 65534
transform-set XBBZ123
ike-profile XBBZ123
sa duration time-based 3600
sa duration traffic-based 1843200
#
ipsec policy XBBZ123 65534 isakmp template XBBZ123
#
l2tp-group 997 mode lns
allow l2tp virtual-template 1 remote kpx4g
tunnel name kpx
tunnel password cipher $c$3$fCOm
#
l2tp enable
#
ike profile XBBZ123
keychain XBBZ123
dpd interval 60 on-demand
exchange-mode aggressive
local-identity address 124.88.XX.XX
match remote identity address 0.0.0.0 0.0.0.0
proposal 65534
#
ike proposal 65534
encryption-algorithm 3des-cbc
dh group2
authentication-algorithm md5
#
ike keychain XBBZ123
pre-shared-key address 0.0.0.0 0.0.0.0 key cipher $c$3$2riRn
#
ip http port 65534
ip https port 4433
ip http enable
ip https enable
#
wlan global-configuration
#
wlan ap-group default-group
vlan 1
#
return
[MSR36-60]
