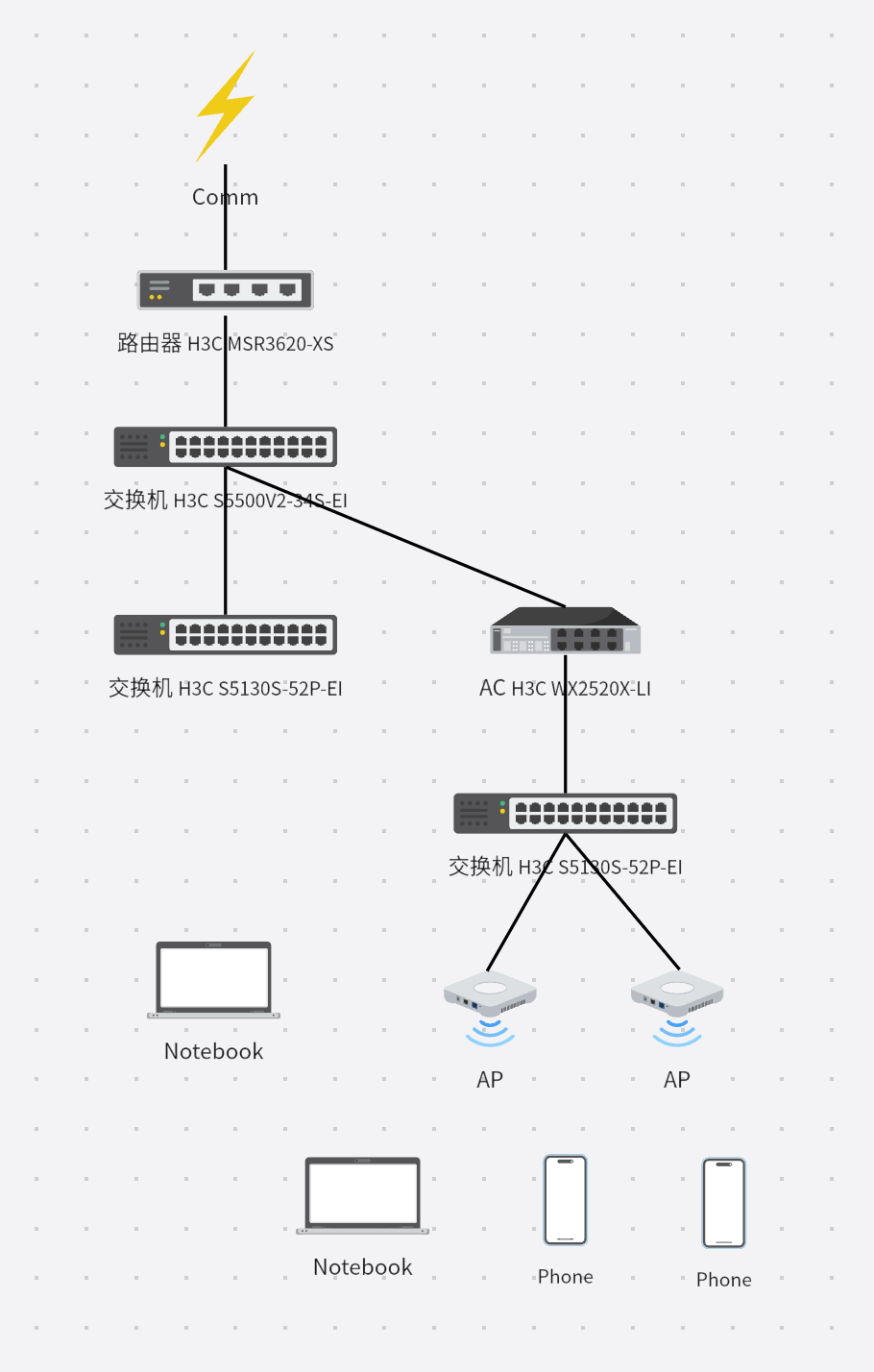

H3C WX2520X-LI怎么样在web后台设置Portal认证

命令行配置比较便捷,web案例比较少

  IPv4 Portal直接认证配置举例

1. 组网需求

在本地转发模式下，对通过无线接入的用户采用直接认证方式。

·     无线客户端通过手工配置或DHCP获取的一个公网IP地址进行认证，在通过Portal认证前，只能访问Portal Web服务器；在通过Portal认证后，可以使用此IP地址访问非受限互联网资源。

·     采用一台Portal服务器承担Portal认证服务器和Portal Web服务器的职责。

·     采用RADIUS服务器作为认证/计费服务器。

图3-5 Portal直接认证配置组网图

2. 配置步骤

(1)     配置无线服务

单击左侧导航栏“无线配置 > 无线服务 > 无线服务配置”，进入“无线服务配置”页面，配置步骤为：

¡     单击<添加>按钮，创建一个无线服务，无线服务名称为service1。

¡     配置SSID为service。

¡     无线服务状态选择“开启”。

¡     单击<确定>按钮。

(2)     配置认证模式为Portal认证

完成上述配置后，会返回“无线服务配置”页面，单击无线名称为“service1”表项后面的<编辑>按钮，再单击页面上方的“链路层认证”，进入认证配置页面，配置步骤为：

¡     选择认证模式为IPv4 Portal认证。

¡     配置域名为dm1。

¡     选择Web服务器名称为newpt。

¡     配置BAS-IP为192.168.0.110。

¡     单击<确定>按钮。

(3)     将无线服务绑定到AP

进入“无线服务配置”页面，配置步骤：

¡     选中创建的无线服务service1，单击“绑定到AP”按钮，进入到“绑定到AP”页面。

¡     选中AP的5GHz射频单元，单击“绑定”按钮。

¡     配置绑定到VLAN 2，单击“确定”按钮。

3. 验证配置

配置完成后，查看无线服务详情，可以看到已经创建的名称为service1无线服务以及配置的认证信息。
