S6800-54Q两台做IRF报错
- 0关注
- 0收藏，436浏览
问题描述：

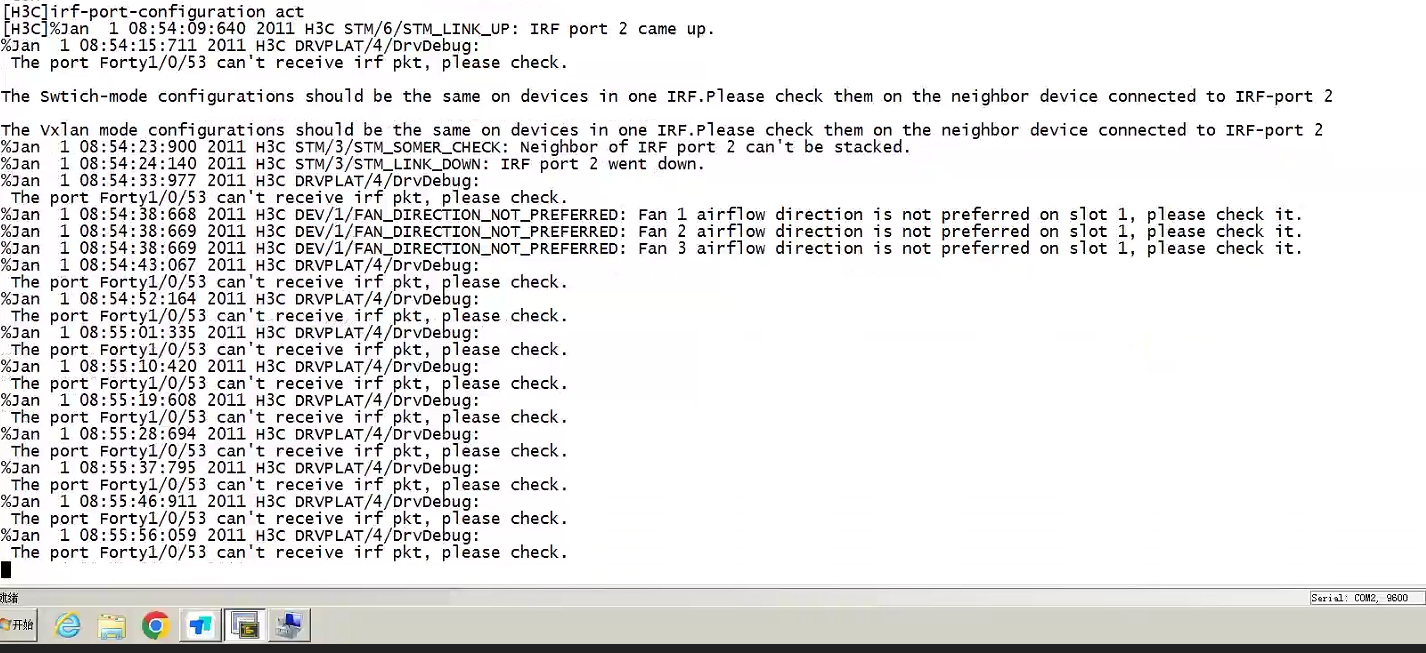

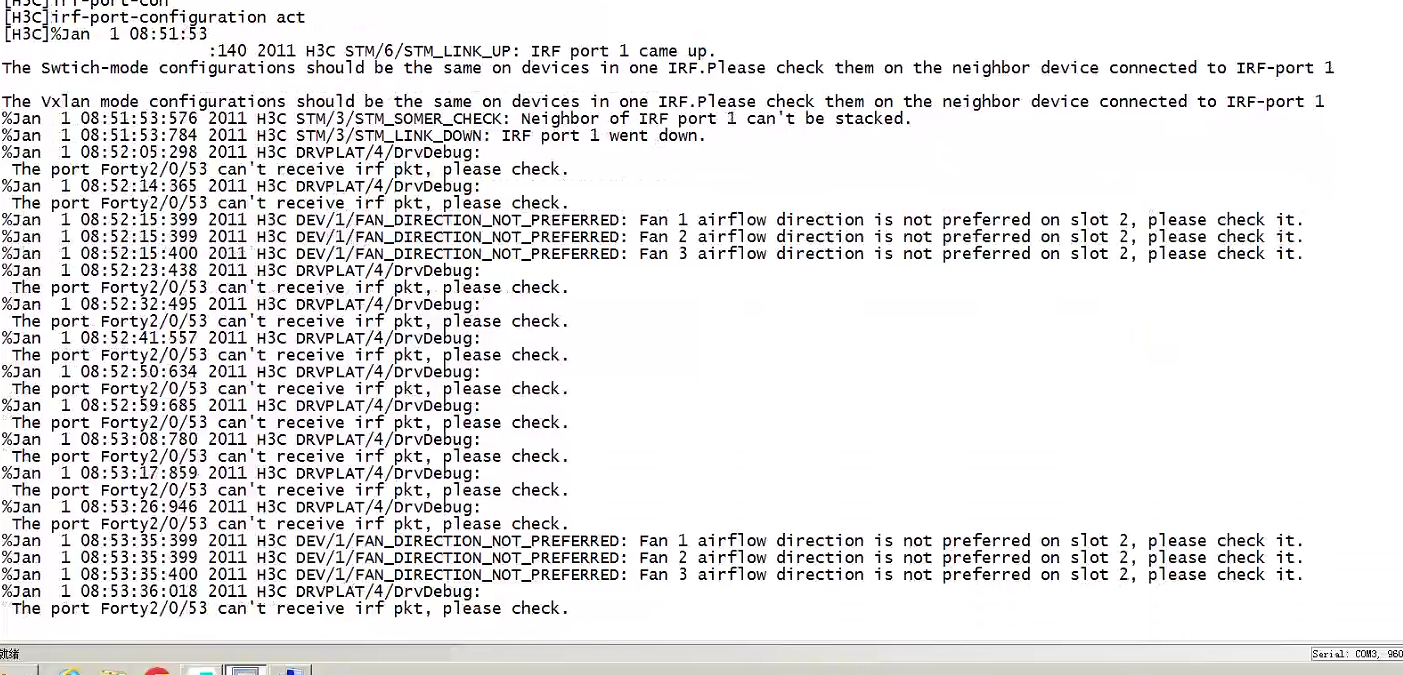

两台6800-54Q做IRF，固件版本相同，使用53 54口做堆叠口，做完配置后报错，两台交换机报错截图如下：
组网及组网描述：
两个交换机的配置如下：
A交换机
[H3C]
[H3C]dis cu
#
%Jan 1 09:04:46:230 2011 H3C DRVPLAT/4/DrvDebug:
The port Forty1/0/53 can't receive irf pkt, please check.
version 7.1.070, Release 2609
#
sysname H3C
#
irf mac-address persistent timer
irf auto-update enable
undo irf link-delay
irf member 1 priority 1
#
#
lldp global enable
#
system-working-mode standard
hardware-resource switch-mode 0
hardware-resource routing-mode ipv6-64
hardware-resource vxlan l2gw
password-recovery enable
#
vlan 1
#
irf-port 1/2
port group interface FortyGigE1/0/53
port group interface FortyGigE1/0/54
#
stp global enable
#
interface NULL0
#
interface Vlan-interface1
#
interface FortyGigE1/0/49
port link-mode bridge
#
interface FortyGigE1/0/50
port link-mode bridge
#
interface FortyGigE1/0/51
port link-mode bridge
#
interface FortyGigE1/0/52
port link-mode bridge
#
interface FortyGigE1/0/53
#
interface FortyGigE1/0/54
B交换机的配置如下：
[H3C]dis cu
#
version 7.1.070, Release 2609
#
sysname H3C
#
irf mac-address persistent timer
irf auto-update enable
undo irf link-delay
irf member 2 priority 2
#
lldp global enable
#
system-working-mode standard
hardware-resource switch-mode 4
hardware-resource routing-mode ipv6-64
hardware-resource vxlan border24k
password-recovery enable
#
vlan 1
#
irf-port 2/1
port group interface FortyGigE2/0/53
port group interface FortyGigE2/0/54
#
stp global enable
#
interface NULL0
#
interface Vlan-interface1
#
interface FortyGigE2/0/49
port link-mode bridge
#
interface FortyGigE2/0/50
port link-mode bridge
#
interface FortyGigE2/0/51
port link-mode bridge
#
interface FortyGigE2/0/52
port link-mode bridge
#
interface FortyGigE2/0/53
#
interface FortyGigE2/0/54
- 2025-06-07提问
- 举报
-
(0)
最佳答案
配置问题，以下4条命令要求两台保持相同，不一致不能组成IRF:
system-working-mode standard
hardware-resource switch-mode 4
hardware-resource routing-mode ipv6-64
hardware-resource vxlan border24k
你的switch-mode和vxlan 这两条要改一下。
- 2025-06-08回答
- 评论(1)
- 举报
-
(0)
对，就是这个配置造成的，当时没细看，以为交换机都恢复出厂设置了配置就统一了。。。
是不是线接错了
配置不完整啊
参考配置
配置设备编号
# Device A保留缺省编号为1，不需要进行配置。同时，在Device B上将设备的成员编号修改为2。
<DeviceB> system-view
[DeviceB] irf member 1 renumber 2
Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y
[DeviceB]
3.1.2 配置堆叠口
#将两台设备断电后，按组网图所示连接IRF链路，然后将两台设备上电。在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/0/25、 Ten-GigabitEthernet1/0/26绑定，并保存配置。
<DeviceA> system-view
[DeviceA] interface ten-gigabitethernet 1/0/25
[DeviceA-Ten-GigabitEthernet1/0/25] shutdown
[DeviceA-Ten-GigabitEthernet1/0/25] quit
[DeviceA] interface ten-gigabitethernet 1/0/26
[DeviceA-Ten-GigabitEthernet1/0/26] shutdown
[DeviceA-Ten-GigabitEthernet1/0/26] quit
[DeviceA] irf-port 1/2
[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/25
[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/26
[DeviceA-irf-port1/2] quit
[DeviceA] interface ten-gigabitethernet 1/0/25
[DeviceA-Ten-GigabitEthernet1/0/25] undo shutdown
[DeviceA-Ten-GigabitEthernet1/0/25] quit
[DeviceA] interface ten-gigabitethernet 1/0/26
[DeviceA-Ten-GigabitEthernet1/0/26] undo shutdown
[DeviceA-Ten-GigabitEthernet1/0/26] quit
[DeviceA] save force
# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/0/25、Ten-GigabitEthernet2/0/26绑定，并保存配置。
<DeviceB> system-view
[DeviceB] interface ten-gigabitethernet 2/0/25
[DeviceB-Ten-GigabitEthernet2/0/25] shutdown
[DeviceB-Ten-GigabitEthernet2/0/25] quit
[DeviceB] interface ten-gigabitethernet 2/0/26
[DeviceB-Ten-GigabitEthernet2/0/26] shutdown
[DeviceB-Ten-GigabitEthernet2/0/26] quit
[DeviceB] irf-port 2/1
[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/25
[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/26
[DeviceB-irf-port2/1] quit
[DeviceB] interface ten-gigabitethernet 2/0/25
[DeviceB-Ten-GigabitEthernet2/0/25] undo shutdown
[DeviceB-Ten-GigabitEthernet2/0/25] quit
[DeviceB] interface ten-gigabitethernet 2/0/26
[DeviceB-Ten-GigabitEthernet2/0/26] undo shutdown
[DeviceB-Ten-GigabitEthernet2/0/26] quit
[DeviceB] save force
# 激活DeviceA的IRF端口配置。
[DeviceA] irf-port-configuration active
# 激活DeviceB的IRF端口配置。
[DeviceB] irf-port-configuration active
#两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA
3.3 配置要点
1）IRF-port端口编号说明，irf-port 1/2中，第一个数字代表的是设备成员编号，第二个数字是接口编号。堆叠要求使用逻辑端口1对接逻辑端口2。即，如若第一台配置irf-port1/2，则第二台需要是用irf-port2/1对接。如若第一台使用irf-port1/1，则第二台需要配置irf-port2/2。
2）设备配置好IRF2配置后，要先保存再激活配置。
- 2025-06-07回答
- 评论(0)
- 举报
-
(0)
线没接错，我刚开始以为是链路有问题，两个交换机恢复出厂设置后在VLAN1上配置IP后互相可以PING通，SHUTDOWN端口的时候也可以在另一台交换机上看到端口DOWN掉的提示。
- 2025-06-07回答
- 评论(4)
- 举报
-
(0)
方便远程吗，看我主页
找到问题了，两个交换机有几个配置不一样，很奇怪，我都恢复出厂设置了也不行！
您好，参考，另一个是风扇转向告警调整一下方向就可以
日志内容 | The port [STRING] can"t receive irf pkt, please check. |
参数解释 | $1：IRF物理端口名称 |
日志等级 | 2 |
举例 | The port 1/2/0/1 can"t receive irf pkt, please check. |
日志说明 | IRF物理端口无法收到IRF探测报文，请检查 |
处理建议 | 请检查物理链路是否出现故障 |
日志内容 | The port [STRING] can"t receive irf pkt, please check. |
参数解释 | $1：端口类型 |
日志等级 | 4 |
举例 | DRVPLAT/4/DrvDebug: The port Ten-GigabitEthernet1/3/0/1 can’t receive irf pkt, please check. |
日志说明 | 端口收不到IRF报文 |
处理建议 | 请检查IRF配置和端口状态确收不到IRF报文原因，如果仍然无法解决，请联系技术支持 |
- 2025-06-07回答
