三层流镜像怎么做

2025-06-19提问
  • 0关注
  • 0收藏,304浏览
粉丝:0人 关注:0人

问题描述:

S12508G-AF怎么搭建三层流镜像及优化,为什么搭建三层流镜像要用到GRE,我看配置文档里面没有说明,也没有案例,不是很懂

最佳答案

粉丝:120人 关注:9人

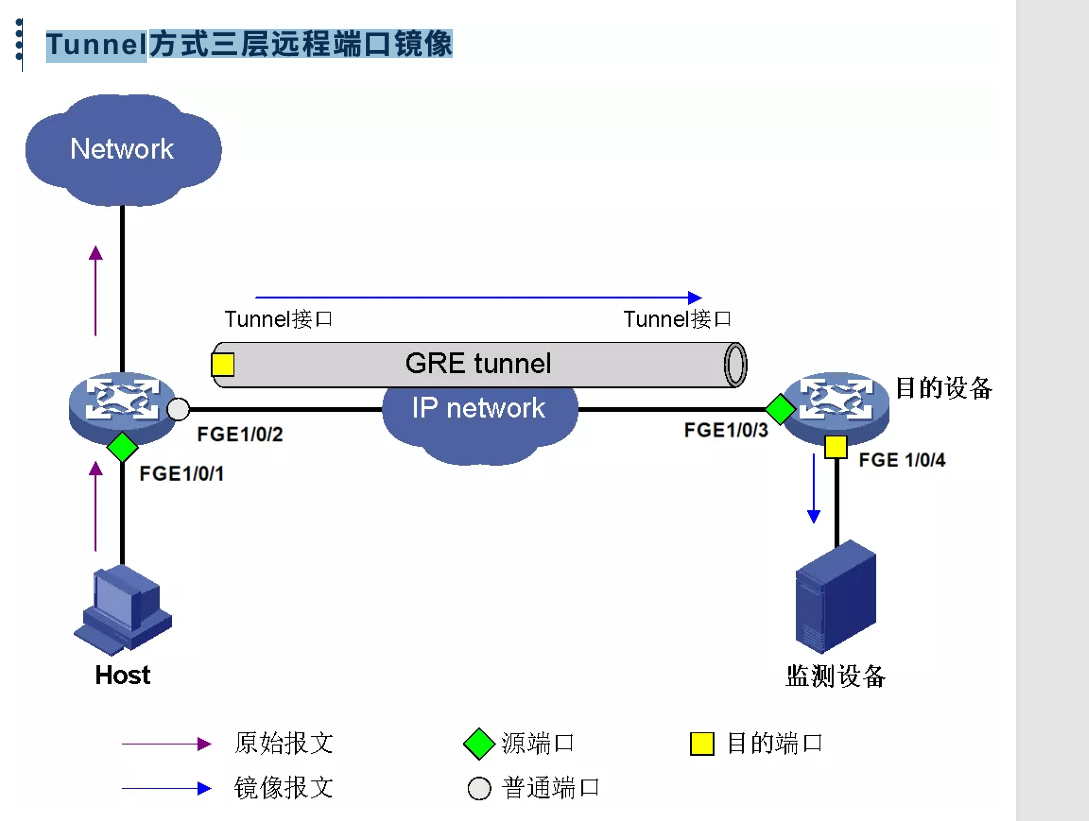

一、为何使用GRE?

  1. 跨三层网络传输
    当镜像源设备与目的监控设备不在同一二层网络时,需通过三层路由传输镜像流量。GRE隧道将原始二层/三层镜像报文封装为IP包,使其能跨越三层网络路由至监控设备。

  2. 协议兼容性
    GRE封装格式(协议号0x88BE)被主流网络设备和分析工具识别,确保镜像报文可正确解封装和处理。

三、关键优化措施

  1. 简化隧道配置

    • 不配置Tunnel IP地址:避免浪费IP资源(如配置中省略ip address命令)。
    • 直连监控服务器:将GRE目的地址设为监控设备IP(而非中转设备),省去目的端二次镜像。
  2. 减少资源占用

    • 单块业务板仅支持15组镜像,需合并监控需求。
    • 禁用冗余特性:隧道接口关闭Keepalive/校验和(tunnel keepalive disablechecksum disable)。
  3. 规避硬件限制

    • 源端口必须为物理端口:不支持聚合接口作为镜像源。
    • 跨框镜像限制:若需跨IRF框镜像,目的端口需配置为跨框聚合口(特殊场景需单独设计)。


补充说明

  • 为何文档未详细解释GRE原理
    技术手册默认用户具备隧道基础,聚焦配置实现。GRE在此场景的作用本质是解决镜像流量的三层封装与路由问题。
  • 替代方案
    普通三层路由镜像(无需GRE)适用于网络路径已打通且ACL能精准匹配流量的场景,但依赖路由表且灵活性较低。

暂无评论

1 个回答
senc 五段
粉丝:2人 关注:0人

把镜像的流量通过GRE隧道转发到监控设备

02.《交换那些事儿》- 基础维护篇 - 镜像 - 知了社区

暂无评论
