V7交换机远程端口镜像

目录

V7交换机远程端口镜像... 1

1 配置需求或说明... 1

1.1适用产品系列... 1

1.2配置需求及实现的效果... 1

2 组网图... 2

3 配置步骤... 2

4 验证配置... 4

1 配置需求或说明

1.1适用产品系列

本案例适用于如S7000E、S7500E等的V7交换机，V5、V7交换机具体分类及型号可以参考“1.1 Comware V5、V7平台交换机分类说明”。

1.2配置需求及实现的效果

在一个二层网络中，SWA通过端口GigabitEthernet1/0/1连接PC，SWC通过端口GigabitEthernet1/0/2连接server。通过配置二层远程端口镜像，使Server可以监控所有进、出PC的报文。

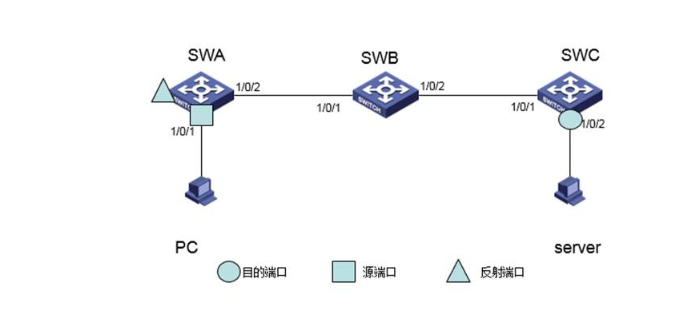

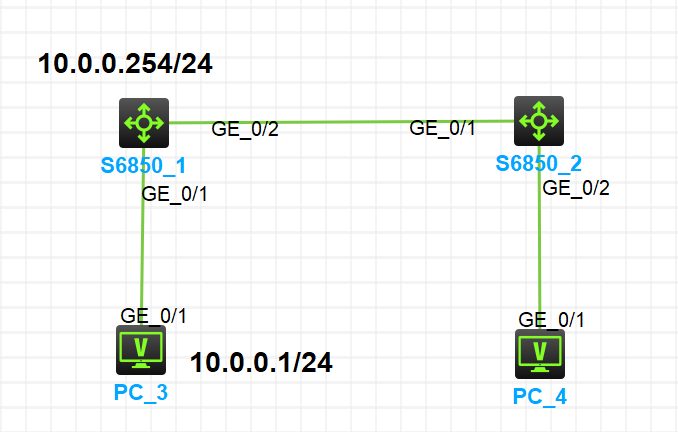

2 组网图

3 配置步骤

（1）配置SWC

# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。

<SWC> system-view   //进入系统视图

[SWC] interface gigabitethernet 1/0/1   //进入g1/0/1接口

[SWC-GigabitEthernet1/0/1] port link-type trunk   //接口类型为trunk口

[SWC-GigabitEthernet1/0/1] port trunk permit vlan 2   //允许vlan2通过

[SWC-GigabitEthernet1/0/1] quit   //退出当前视图

# 创建远程目的镜像组2。

[SWC] mirroring-group 2 remote-destination   //创建远程目的镜像组2

# 创建VLAN 2作为远程镜像VLAN。

[SWC] vlan 2   //创建vlan2

# 关闭VLAN 2的MAC地址学习功能。

[SWC-vlan2] undo mac-address mac-learning enable   //关闭VLAN 2的MAC地址学习功能

[SWC-vlan2] quit   //退出当前视图

# 配置远程目的镜像组2的远程镜像VLAN为VLAN 2，目的端口为GigabitEthernet1/0/2，在该端口上关闭生成树协议并将其加入VLAN 2。

 [SWC] mirroring-group 2 remote-probe vlan 2   //配置远程目的镜像组2的远程镜像VLAN为VLAN 2

[SWC] interface gigabitethernet 1/0/2   //进入g1/0/2接口

[SWC-GigabitEthernet1/0/2] mirroring-group 2 monitor-port   //目的端口为g1/0/2

[SWC-GigabitEthernet1/0/2] undo stp enable   //关闭生成树

[SWC-GigabitEthernet1/0/2] port access vlan 2   //接口加入vlan2

[SWC-GigabitEthernet1/0/2] quit   //退出当前视图

（2）配置SWB

# 创建VLAN 2作为远程镜像VLAN。

<SWB> system-view   //进入系统视图

[SWB] vlan 2   //创建vlan2

# 关闭VLAN 2的MAC地址学习功能。

[SWB-vlan2] undo mac-address mac-learning enable   //关闭VLAN 2的MAC地址学习功能

[SWB-vlan2] quit   //退出当前视图

# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。

[SWB] interface gigabitethernet 1/0/1   //进入g1/0/1

[SWB-GigabitEthernet1/0/1] port link-type trunk   //接口类型为trunk口

[SWB-GigabitEthernet1/0/1] port trunk permit vlan 2   //允许vlan2通过

[SWB-GigabitEthernet1/0/1] quit   //退出当前视图

# 配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过。

[SWB] interface gigabitethernet 1/0/2   //进入g1/0/2接口

[SWB-GigabitEthernet1/0/2] port link-type trunk   //接口类型为trunk口

[SWB-GigabitEthernet1/0/2] port trunk permit vlan 2   //允许vlan2通过

[SWB-GigabitEthernet1/0/2] quit   //退出当前视图

（3）配置SWA

# 创建远程源镜像组1。

<SWA> system-view   //进入系统视图

[SWA] mirroring-group 1 remote-source   //创建远程源镜像组1

# 创建VLAN 2作为远程镜像VLAN。

[SWA] vlan 2   //创建vlan2

# 关闭VLAN 2的MAC地址学习功能。

[SWA-vlan2] undo mac-address mac-learning enable   //关闭VLAN 2的MAC地址学习功能

[SWA-vlan2] quit   //退出当前视图

# 配置远程源镜像组1的远程镜像VLAN为VLAN 2，源端口为GigabitEthernet1/0/1，反射端口为GigabitEthernet1/0/3。

[SWA] mirroring-group 1 remote-probe vlan 2   //配置远程源镜像组1的远程镜像VLAN为VLAN 2

[SWA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both   //源端口为g1/0/1，对源端口收发的报文都镜像

[SWA] mirroring-group 1 reflector-port gigabitethernet 1/0/3   //反射端口为g1/0/3

This operation may delete all settings made on the interface. Continue? [Y/N]: y

# 配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过。

[SWA] interface gigabitethernet 1/0/2   //进入g1/0/2接口

[SWA-GigabitEthernet1/0/2] port link-type trunk   //接口类型为trunk口

[SWA-GigabitEthernet1/0/2] port trunk permit vlan 2   //允许vlan2通过

[SWA-GigabitEthernet1/0/2] quit   //退出当前视图

4 验证配置

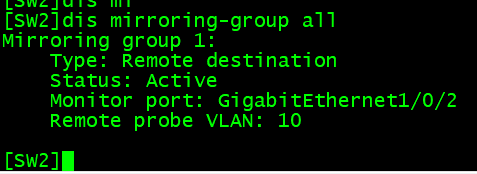

# 显示SWC上所有镜像组的配置信息。

[SWC] display mirroring-group all

Mirroring group 2:

    Type: Remote destination

    Status: Active

    Monitor port: GigabitEthernet1/0/2

    Remote probe VLAN: 2

# 显示SWA上所有镜像组的配置信息。

[SWA] display mirroring-group all

Mirroring group 1:

    Type: Remote source

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

    Reflector port: GigabitEthernet1/0/3

    Remote probe VLAN: 2
