最佳答案

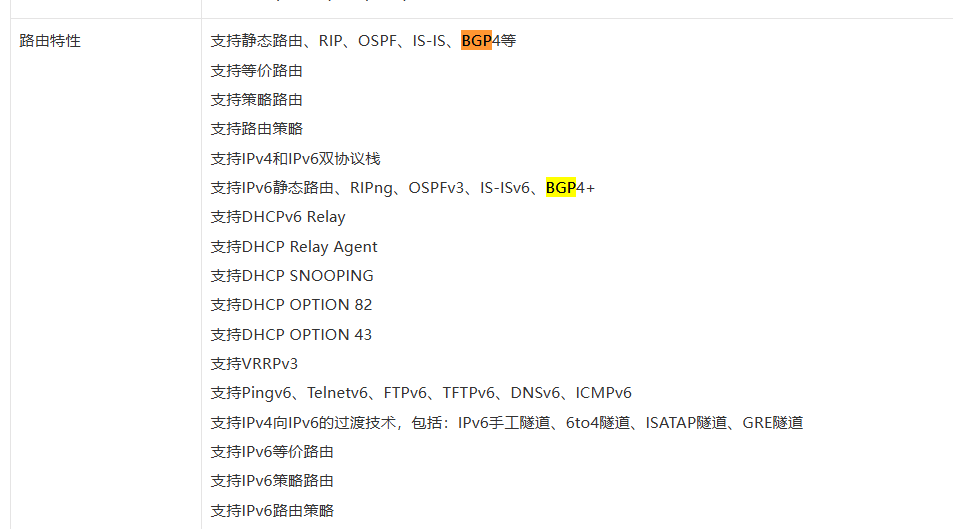

是的,S10506X-G交换机支持动态创建BGP对等体。当设备需要和大量邻居建立对等体关系时,如果逐个配置对等体关系,工作量会非常大,而且新增或删除对等体的维护和升级工作难度较大,容易出错。如果设备的邻居位于同一个网段内,通过BGP动态对等体功能,可以简化配置。只需在设备上简单配置一个网段地址内的邻居作为动态对等体,即可接受来自该网段内的所有邻居的连接请求,并与它们建立对等体关系。只有当邻居发起连接请求时,本地才会维护与该邻居的对等体关系;否则,不维护对等体关系。BGP动态对等体功能既简化了配置,又大大降低了维护和升级成本。
所有交换机均运行BGP协议。Switch A需要分别与Switch B、Switch C和Switch D建立IBGP连接。在Switch A上配置BGP动态对等体,以简化配置。
配置Switch A作为路由反射器,在Switch B、Switch C和Switch D之间反射路由。
图1-30 BGP动态对等体配置组网图
(1) 配置各接口的IP地址(略)
(2) 配置IBGP连接
# 在Switch A上配置BGP动态对等体。
<SwitchA> system-view
[SwitchA] bgp 200
[SwitchA-bgp-default] router-id 1.1.1.1
[SwitchA-bgp-default] peer 10.1.0.0 16 as-number 200
[SwitchA-bgp-default] address-family ipv4
[SwitchA-bgp-default-ipv4] peer 10.1.0.0 16 enable
# 在Switch B上配置与Switch A建立IBGP连接。
<SwitchB> system-view
[SwitchB] bgp 200
[SwitchB-bgp-default] router-id 2.2.2.2
[SwitchB-bgp-default] peer 10.1.1.1 as-number 200
[SwitchB-bgp-default] address-family ipv4
[SwitchB-bgp-default-ipv4] peer 10.1.1.1 enable
# 在Switch C上配置与Switch A建立IBGP连接。
<SwitchC> system-view
[SwitchC] bgp 200
[SwitchC-bgp-default] router-id 3.3.3.3
[SwitchC-bgp-default] peer 10.1.2.1 as-number 200
[SwitchC-bgp-default] address-family ipv4
[SwitchC-bgp-default-ipv4] peer 10.1.2.1 enable
# 在Switch D上配置与Switch A建立IBGP连接。
<SwitchD> system-view
[SwitchD] bgp 200
[SwitchD-bgp-default] router-id 4.4.4.4
[SwitchD-bgp-default] peer 10.1.3.1 as-number 200
[SwitchD-bgp-default] address-family ipv4
[SwitchD-bgp-default-ipv4] peer 10.1.3.1 enable
# 查看Switch A的BGP对等体的连接状态。
[SwitchA] display bgp peer ipv4
BGP local router ID : 1.1.1.1
Local AS number : 200
Total number of peers : 3 Peers in established state : 3
* - Dynamically created peer
Peer AS MsgRcvd MsgSent OutQ PrefRcv Up/Down State
*10.1.1.2 200 7 10 0 0 00:06:09 Established
*10.1.2.2 200 7 10 0 0 00:06:09 Established
*10.1.3.2 200 7 10 0 0 00:06:09 Established
以上显示信息表明Switch A与Switch B、Switch C和Switch D之间的IBGP连接已经建立。
(3) 配置路由反射器
# 配置Switch A作为路由反射器,将网段10.1.0.0/16中的对等体作为路由反射的客户机。
[SwitchA-bgp-default-ipv4] peer 10.1.0.0 16 reflect-client
(4) 配置发布网段路由
# 在Switch C上配置发布网段路由9.1.1.0/24。
[SwitchC-bgp-default-ipv4] network 9.1.1.0 24
# 在Switch A、Switch B和Switch D上查看BGP路由表,可以看到均已学习到路由9.1.1.0/24。以Switch A为例:
[SwitchA-bgp-default] display bgp routing-table ipv4
Total Number of Routes: 1
BGP Local router ID is 1.1.1.1
Status codes: * - valid, > - best, d - dampened, h - history,
s - suppressed, S - stale, i - internal, e - external
Origin: i - IGP, e - EGP, ? - incomplete
Network NextHop MED LocPrf PrefVal Path/Ogn
* i 9.1.1.0/24 10.1.2.2 0 100 0 ?
(0)
