H3C S6850-56HF 配置mlag实例

2025-08-01提问
  • 0关注
  • 0收藏,249浏览
小李 零段
粉丝:0人 关注:0人

问题描述:

H3C S6850-56HF 配置mlag实例是什么样,smlag和mlag有什么区别?

1 个回答
粉丝:8人 关注:0人

H3C S6850-56HF 基础MLAG配置实例​

​拓扑结构​

​配置步骤​
# Step 1. 启用MLAG功能并配置集群名称 system-view mad enable # 启用多活检测 mad domain name MLAG_CLUSTER # 集群名 # Step 2. 配置Peer-Link(关键物理链路) interface Ten-GigabitEthernet1/0/49 # 推荐49-50口作Peer-Link port link-aggregation group 1 # 创建逻辑聚合口 quit interface Bridge-Aggregation1 # 逻辑聚合口1 port link-type trunk port trunk permit vlan all mad peer-link enable # 声明为Peer-Link quit # Step 3. 创建Keepalive链路(防脑裂) interface Vlan-interface100 # 独立管理VLAN ip address 10.1.100.1 255.255.255.252 mad keepalive destination 10.1.100.2 source 10.1.100.1 # 指向对端IP quit # Step 4. 配置MLAG接口组 interface Bridge-Aggregation10 # 服务器聚合口 port link-type trunk port trunk permit vlan 10,20 mlag group 1 # 绑定到MLAG组1 quit # Step 5. 将物理口加入聚合组(两端相同配置) interface Ten-GigabitEthernet1/0/1 port link-aggregation group 10 quit

​验证命令​

display mlag consistency # 检查配置同步状态 display mad verbose # 查看多活检测状态 display link-aggregation summary # 聚合口状态

⚖️ ​​MLAG vs SMLAG 本质区别​

​特性​​MLAG(跨设备链路聚合)​​SMLAG(智能多活网关)​
​定位层级​数据链路层(L2)网络层(L3)+ 隧道封装
​实现原理​通过Peer-Link同步MAC表基于VXLAN/EVPN构建分布式网关
​收敛时间​50~200ms< 20ms(智能快速收敛)
​故障切换机制​LACP状态同步 + MAD检测BFD探活 + PECP协议
​典型应用场景​接入-汇聚层双归跨数据中心多活(如金融双活中心)
​配置复杂度​★★☆★★★☆ (需VXLAN支持)
​硬件要求​同型号交换机支持VXLAN且带硬件加密的型号(如S9850)
​地址分配方式​各设备独立IP虚拟统一IP(VIP)

📌 ​​核心差异点详解​

​1. 流量路径控制​

  • ​MLAG​
    流量离开服务器时,​​hash算法决定从A或B转发​​ → 同会话流量可能走单路径
    ***.***/2020061117001388.png

  • ​SMLAG​
    所有流量先进入 ​​逻辑统一网关(VIP)​​ → 智能负载均衡到最优路径

​2. 脑裂防护机制​

​方案​检测方式故障动作
MLAGMAD(基于ICMP/BPDU)关闭故障端端口
SMLAGPECP(私有隧道探测)VIP漂移至健康节点

​3. 配置关键差异​

​SMLAG必备配置​​(MLAG无此要求):

# 启用VXLAN和分布式网关 evpn-overlay enable vxlan tunnel arp-learning distributed-gateway # 创建SMLAG逻辑网关 interface Vsi-interface1 ip address 10.1.1.254 255.255.255.0 vrrp # 虚拟IP vrrp version 3 vrrp priority 120

⚠️ ​​生产环境注意事项​

  1. ​MLAG硬性限制​

    • Peer-Link带宽必须 ≥ 所有成员口带宽之和
    • 双设备必须同型号同版本(S6850要求​​R6746P01以上​​)
  2. ​SMLAG选型指南​

    ​型号​SMLAG支持最大节点数
    S6850-56HF需升级到​​S9850​双节点
    S9850-64C四节点

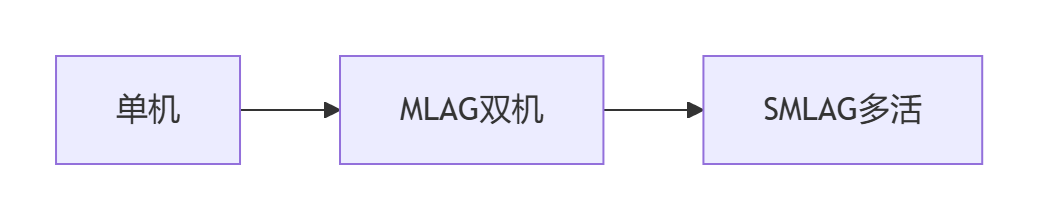

  1. ​升级建议路径​

    跨数据中心需直接部署SMLAG(避免三层中断)


💡 ​​总结选择建议​

  • ​接入层高可用​​ → ​​MLAG​​(配置简单,成本低)
  • ​数据中心多活/大二层扩展​​ → ​​SMLAG​​(支持跨机房,零感知切换)

注:S6850仅支持MLAG,部署SMLAG需更换S9850系列。当前配置实例可直接用于同机房双机热备,收敛时间约100ms。
