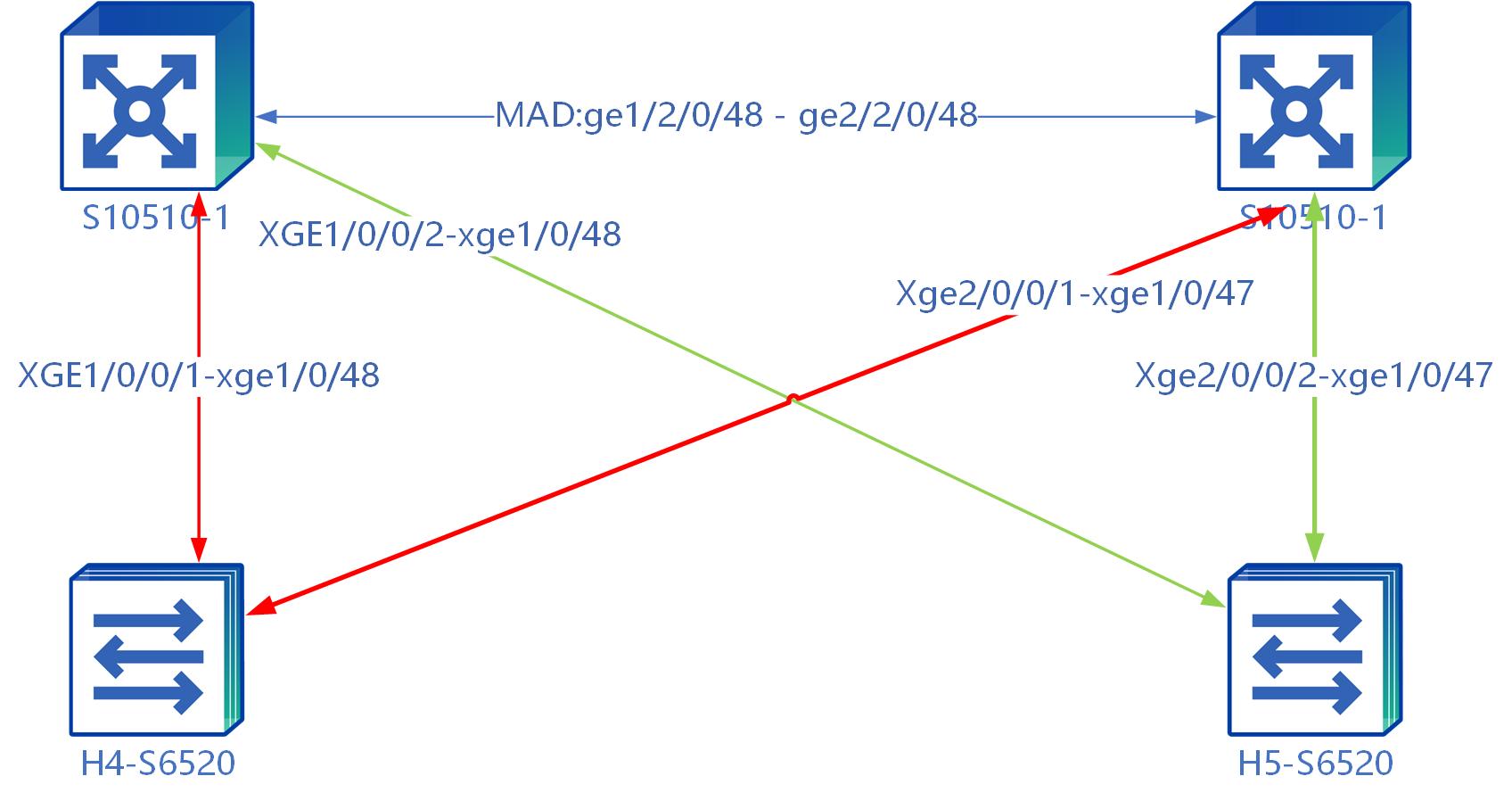

拓扑如上图,我这边核心交换机s10510堆叠的,中间mad检测接口,红绿同色为聚合链路。最近在查看logbuffer时发现,mad接口(ge1/2/0/48和ge2/2/0/48)一直在跳log。内容大概是:
Nearest bridge agent neighbor created on port GigabitEthernet1/2/0/48 (IfIndex 242), neighbor's chassis ID is a4fa-7671-3fde, port ID is Ten-GigabitEthernet1/0/48.
Nearest bridge agent neighbor created on port GigabitEthernet2/2/0/48 (IfIndex 1988), neighbor's chassis ID is a4fa-7671-3fde, port ID is Ten-GigabitEthernet1/0/48.
Nearest bridge agent neighbor aged out on port GigabitEthernet1/2/0/48 (IfIndex 242), neighbor's chassis ID is a4fa-7671-4c5e, port ID is Ten-GigabitEthernet1/0/47.
Nearest bridge agent neighbor aged out on port GigabitEthernet2/2/0/48 (IfIndex 1988), neighbor's chassis ID is a4fa-7671-4c5e, port ID is Ten-GigabitEthernet1/0/47.
PVID mismatch discovered on GigabitEthernet1/2/0/48 (PVID 4000), with H5-S6520 Ten-GigabitEthernet1/0/47 (PVID 1).
PVID mismatch discovered on GigabitEthernet2/2/0/48 (PVID 4000), with H5-S6520 Ten-GigabitEthernet1/0/47 (PVID 1).
MAD检测所使用的两个接口在频繁的和两台接入交换机的(1/0/47和1/0/48)建立LLDP邻居。并通报接口速率不匹配和PVID不匹配。
核心交换机dis lldp nei list显示如下:
GE1/2/0/48 a4fa-7641-3800 GigabitEthernet2/2/0/48 S10510
GE1/2/0/48 a4fa-7671-3fde Ten-GigabitEthernet1/0/47 H4-S6520
GE1/2/0/48 a4fa-7671-3fde Ten-GigabitEthernet1/0/48 H4-S6520
GE1/2/0/48 a4fa-7671-4c5e Ten-GigabitEthernet1/0/48 H5-S6520
GE1/2/0/48 a4fa-7671-4c5e Ten-GigabitEthernet1/0/47 H5-S6520
GE2/2/0/48 a4fa-7641-3800 GigabitEthernet1/2/0/48 S10510
GE2/2/0/48 a4fa-7671-3fde Ten-GigabitEthernet1/0/47 H4-S6520
GE2/2/0/48 a4fa-7671-3fde Ten-GigabitEthernet1/0/48 H4-S6520
GE2/2/0/48 a4fa-7671-4c5e Ten-GigabitEthernet1/0/48 H5-S6520
GE2/2/0/48 a4fa-7671-4c5e Ten-GigabitEthernet1/0/47 H5-S6520
MAD检测的接口lldp邻居除了显示两边核心之外,还会显示接入交换机与核心互联的接口。
MAD检测接口vlan4000
S10510聚合口1:xge1/0/0/1+xge2/0/0/1。动态
S10510聚合口2:xge2/0/0/2+xge2/0/0/2。动态
H4-s6520聚合口:1/0/47+1/0/48。动态
H5-S6520聚合口:1/0/47+1/0/48。动态
MAD检测用的BFD。
现在设备dis mad ver是正常的,上图相关的聚合口都是trunk,且聚合状态正常都是UP,双接口都是S。
因为设备过保了,想请大佬提供点思路为啥MAD检测的接口会不停的和接入交换机的接口跳log。还会提示pvid不匹配和速率不匹配,以及lldp邻居。
谢谢大家。
(0)
最佳答案
1、确认下充当BFD检测这两个接口是否关闭了stp
2、BFD MAD检测是与stp协议冲突的,其次这边你肯定是用一个特定的vlan透传BFD报文,当前两个接口不要trunk all,用一个特定的vlan
3、IRF
(0)
1、bfd的两个接口关闭了stp 2、bfd检测的接口是vlan4000。核心与接入互联的聚合接口都是trunk 3、刚看了下,接口时down的。 您的意思是,bfd检测接口是vlan4000。核心与接入互联的接口就不要用all,把4000孤立出来,是这个意思吗?
比如 port trunk premit vlan 1to 3999 4001 to 4094这样?
其次看看日志还有没有其他伴随接口的情况,display interface 当前两个mad接口也可以看下有无错包规避下物理层面问题
可以把bfd口lldp关闭规避
(0)
好滴,谢谢
好滴,谢谢
