MSR36-40 V7 与MSR 30-40 V5建立MSR l2vpn

配置路由器L2TP 服务器端

3.2.1 启动l2tp功能

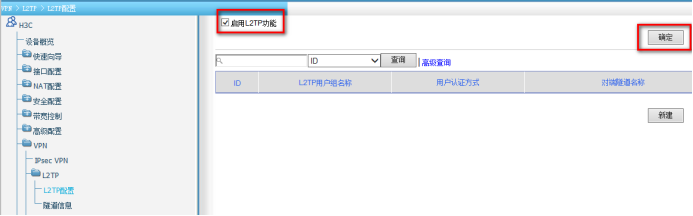

#在弹登陆到MSR路由器的WEB管理界面，在导航栏中选择“VPN> L2TP> L2TP配置”，选中“启动L2TP功能”前的复选框，单击“确定”，然后点击“新建“按钮

3.2.2 设置L2TP相关参数

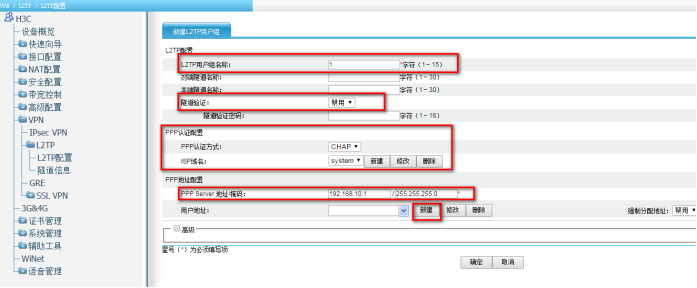

#在弹出的“新建L2TP用户组“界面中：L2TP用户组名称设置为1；对端隧道名称和本端隧道名称不填即可；隧道验证选择“禁用”；PPP认证配置根据实际需求选择，本案例选择PPP认证方式为“CHAP”，ISP域名选择系统默认的“system”；PPP地址配置中，PPP Sevrer地址配置为MSR路由器VT接口地址，也就是L2TP客户端的网关，本案例配置为192.168.10.1/255.255.255.0；然后点击用户地址后面的“新建”按钮

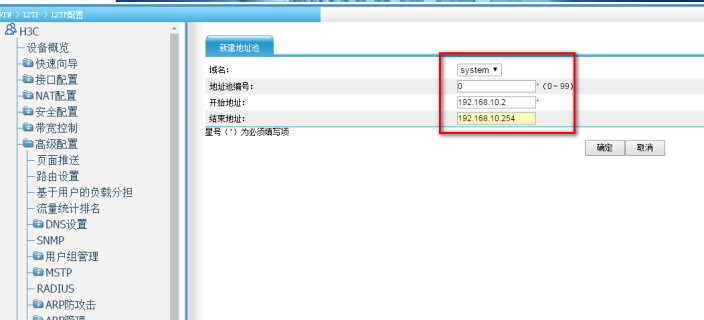

#在弹出的“创建地址池“界面中，域名选择“system”，地址池编号设置为“0”，开始地址设置为192.168.10.2，结束地址设置为192.168.10.254，然后点击“确定”

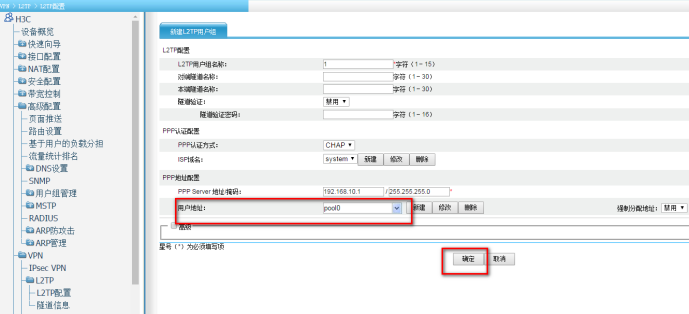

#回到“创建L2TP用户组“界面中，选择用户地址为刚才创建的地址池“pool0”然后点击右下角“确认”按钮。

注意：ppp Server地址和用户地址必须在同网段，且不能和内网网段有冲突。

3.3 配置路由器L2TP VPN用户

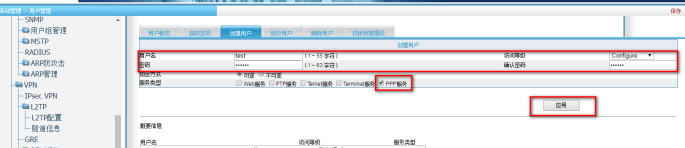

#在导航栏中选择“系统管理>用户管理”，点击“创建用户”按钮。用户名密码根据实际情况填写，这里设置用户名为“test”密码为“123456”，服务类型勾选“PPP服务”，，点击“应用”按钮完成L2TP用户的创建。

#配置完成之后在电脑上使用Windows自带的VPN拨入功能，填写MSR路由器的公网出口IP地址198.76.28.30，输入用户名密码即可拨入MSR路由器的网络，访问总部内网网段为192.168.1.1/24的终端。
