stp问题咨询

问题本质：DP与AP的选举逻辑​​

1. ​​DP（指定端口）​​：网段中离根桥​​最近的端口​​（发送最优BPDU）。

2. ​​AP（备用端口）​​：接收​​更优BPDU​​的端口（阻塞状态）。

3. ​​关键点​​：

   • ​​DP的维持条件​​：本端口发出的BPDU比从邻居收到的BPDU更优。

   • ​​变为AP的条件​​：从其他端口（如G0/0/1）收到比​​本端口G0/0/2发出的BPDU更优​​的BPDU。

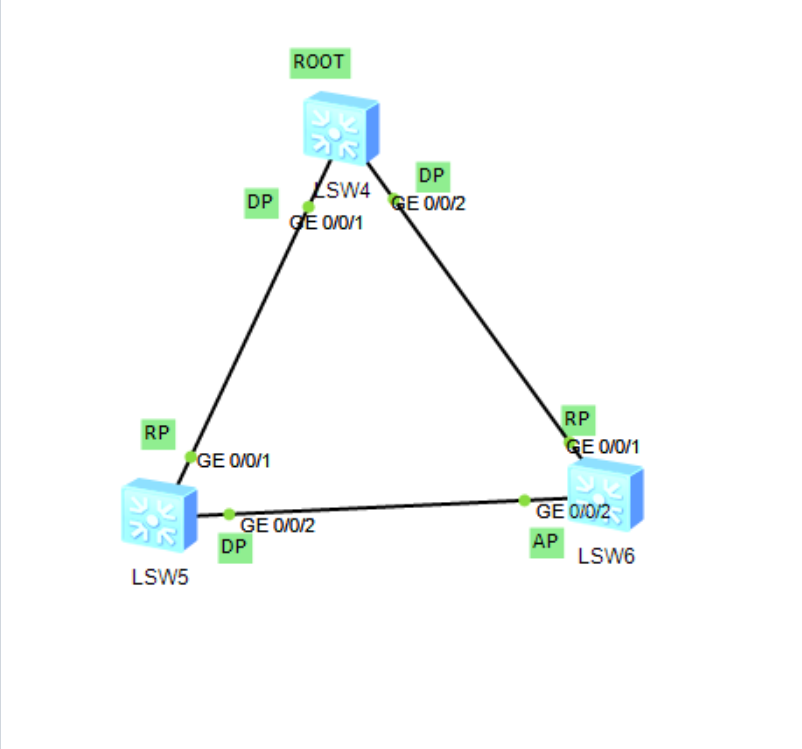

   • • ​​SW5的G0/0/2口成为DP的原因​​：

       • 在SW5-SW6网段中，SW5发出的BPDU比SW6发出的更优（因SW5离根桥更近）。

     • ​​仅改G0/0/2的cost​​：

       • 仅影响​​SW5自身到根桥的路径开销​​，​​不改变SW5发出的BPDU优先级​​。

       • SW6仍认为SW5的BPDU更优 → ​​SW5的G0/0/2仍是DP​​。

     ---

     ✅ ​​正确实现方法（使SW5的G0/0/2变为AP）​​

     ​​方法1：在SW6上做手脚（推荐）​​

     # 在SW6上修改桥优先级，使其低于SW5（值越小越优） [SW6] stp priority 4096 # 默认32768，改为4096（0-61440，步长4096）

     ​​效果​​：

     • SW6的桥ID优于SW5 → 在SW5-SW6网段中，SW6发出的BPDU比SW5的G0/0/2发出的更优。

     • SW5的G0/0/2口收到更优BPDU → ​​变为AP阻塞口​​。

     ​​方法2：在SW5的RP（G0/0/1）增加开销​​

     # 在SW5的根端口（G0/0/1）上增大cost值（强制劣化RP路径） [SW5] interface gigabitethernet 0/0/1 [SW5-GigabitEthernet0/0/1] stp cost 2000 # 默认千兆口cost=4，改为2000

     ​​效果​​：

     • SW5通过G0/0/1到达根桥的路径变差 → ​​SW5的桥ID计算值变差​​（因根路径开销增大）。

     • SW6发出的BPDU路径优于SW5 → SW5的G0/0/2变为AP。

     •  ​​配置验证命令​​

       # 查看SW5端口角色变化 [SW5] display stp brief PortRole: AP（Alternate Port） # 确认G0/0/2变为AP # 查看SW6的桥优先级 [SW6] display stp Bridge ID: 4096.xxxx-xxxx-xxxx # 确认优先级已降低

       ---

       💎 ​​总结​​

       ​​操作目标​​	​​无效方案​​	​​有效方案​​
       SW5的G0/0/2从DP变AP	仅修改该端口cost	✅ ​​降低SW6的桥优先级​​
       		✅ ​​增大SW5的RP口（G0/0/1）cost​​

       ​​核心逻辑​​：必须使​​SW5发出的BPDU劣于从SW6收到的BPDU​​，才能触发端口角色变更。
