交换机等价路由未负载

2025-08-14提问
  • 0关注
  • 0收藏,199浏览
粉丝:0人 关注:0人

问题描述:

通过OSPF相同COST学习到的两条路由

都已成功进入路由表

在路由表中可以看到两条下一跳不同的路由条目

但在实际业务流量中,所有的流量均走向同一个下一跳

我希望能够基于流或基于五元组,均衡流量负载,该如何修改配置

组网及组网描述:

交换机型号: S5560-30C-EI

通过静态配置两条,目的网段相同,下一跳不同的静态路由。

模拟等价路由的情况。

3 个回答
粉丝:8人 关注:0人

配置步骤​​(4步实现流量均衡)

1. ​​全局开启负载均衡模式​​(必需)

system-view # 启用逐流负载分担(基于五元组) ip load-sharing mode flow [ dest-ip | dest-port | source-ip | source-port | protocol ] * # 推荐完整五元组(更精细均衡) ip load-sharing mode flow dest-ip dest-port source-ip source-port protocol

2. ​​验证等价路由状态​

display ip routing-table <目标网段> # 确认存在多条等值路由 # 示例输出: Destination/Mask Proto Pre Cost NextHop Interface 10.1.0.0/24 Static 60 0 192.168.1.1 GE1/0/1 10.1.0.0/24 Static 60 0 192.168.2.1 GE1/0/2

3. ​​配置高级负载策略​​(可选增强)

# 自定义HASH因子权重(精细化调节) load-sharing mode flow [ dest-ip weight <1-15> ] [ source-ip weight <1-15> ] ... # 启用增量调整防止HASH震荡 ip load-sharing update-frequency 10 # 每10秒刷新HASH表

4. ​​应用策略到接口​​(关键!)

interface GigabitEthernet 1/0/1 ip load-sharing per-flow # 使能接口级负载分担 interface GigabitEthernet 1/0/2 ip load-sharing per-flow

⚙️ ​​技术原理说明​

​负载方式​

配置命令

流量分配逻辑

适用场景

​基于流 (Per-Flow)​

ip load-sharing mode flow

同一五元组(源/目的IP+端口+协议)走固定路径

保证单流有序性(如视频)

​基于包 (Per-Packet)​

ip load-sharing mode packet

包轮流走不同路径(可能导致乱序)

已淘汰(不推荐使用)

🔍 ​​S5560-30C-EI实现细节​​:

  • 默认HASH算法:​​CRC32+XOR​​ 计算路径索引

  • 最大支持 ​​8条等价路径​​(通过display ip ecmp确认)


📊 ​​效果验证方法​

1. 流量分布统计

# 查看每条路径的流量计数 display ip interface brief | include GE1/0/1|GE1/0/2 # 输出示例: GE1/0/1 192.168.1.1 UP 1.2 Gbps GE1/0/2 192.168.2.1 UP 1.1 Gbps # 应接近1:1

2. 流表追踪

# 跟踪特定五元组的路径 display ip load-sharing path <源IP> <源端口> <目的IP> <目的端口> <协议> # 示例:追踪不同源IP的路径 display ip load-sharing path 10.10.1.100 3000 10.1.0.10 80 tcp # 走下一跳1 display ip load-sharing path 10.10.1.101 3001 10.1.0.10 80 tcp # 走下一跳2

⚠️ ​​避坑指南​

​常见问题​

​解决方案​

配置后仍不均衡

检查是否配置在​​正确VLAN/VRF​

OSPF路由显示但未加入ECMP

确保cost值​​完全相同​​(display ospf lsdb

业务流量突发导致乱序

开启QoS优先级标记(DSCP)保证关键业务连续性

IPv6流量不均衡

追加配置:ipv6 load-sharing mode flow


🛠️ ​​扩展配置:基于带宽权重的ECMP​

若两条路径带宽不同(如1G+10G链路),需​​按带宽比例分配​​:

# 配置非等值负载分担 ip ecmp bandwidth-based enable # 设定接口带宽权重(单位Mbps) interface GE1/0/1 bandwidth 1000 # 权重值=1000 interface GE1/0/2 bandwidth 10000 # 权重值=10000 # 流量将按1:10分配

🔍 ​​配置验证命令汇总​

display ip ecmp # 查看ECMP状态 display ip load-sharing mode # 检查负载分担模式 display ip load-sharing interface # 显示接口HASH配置 reset counters interface # 重置统计后观察流量变化

💡 ​​最终效果​​:在正常业务流量下(≥10个并发连接),两条路径的​​带宽利用率差值应≤10%​​。若未达标,可通过调整HASH权重优化。

完成上述配置后,S5560将基于五元组智能分流,实现真正的双路径负载均衡。

zhiliao_rWpBa 知了小白
粉丝:0人 关注:0人

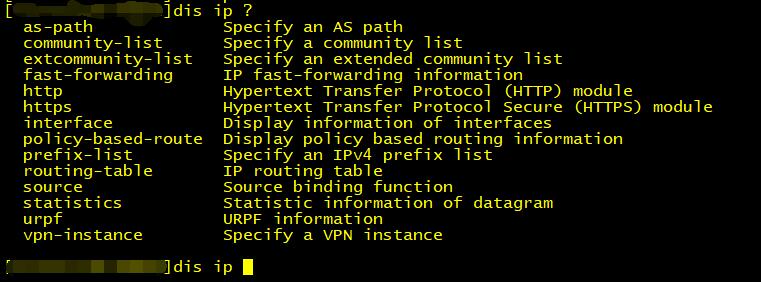

无相关​配置验证命令

Release Version: H3C S5560-30C-EI-1118P01

是否版本过旧不支持相关命令?

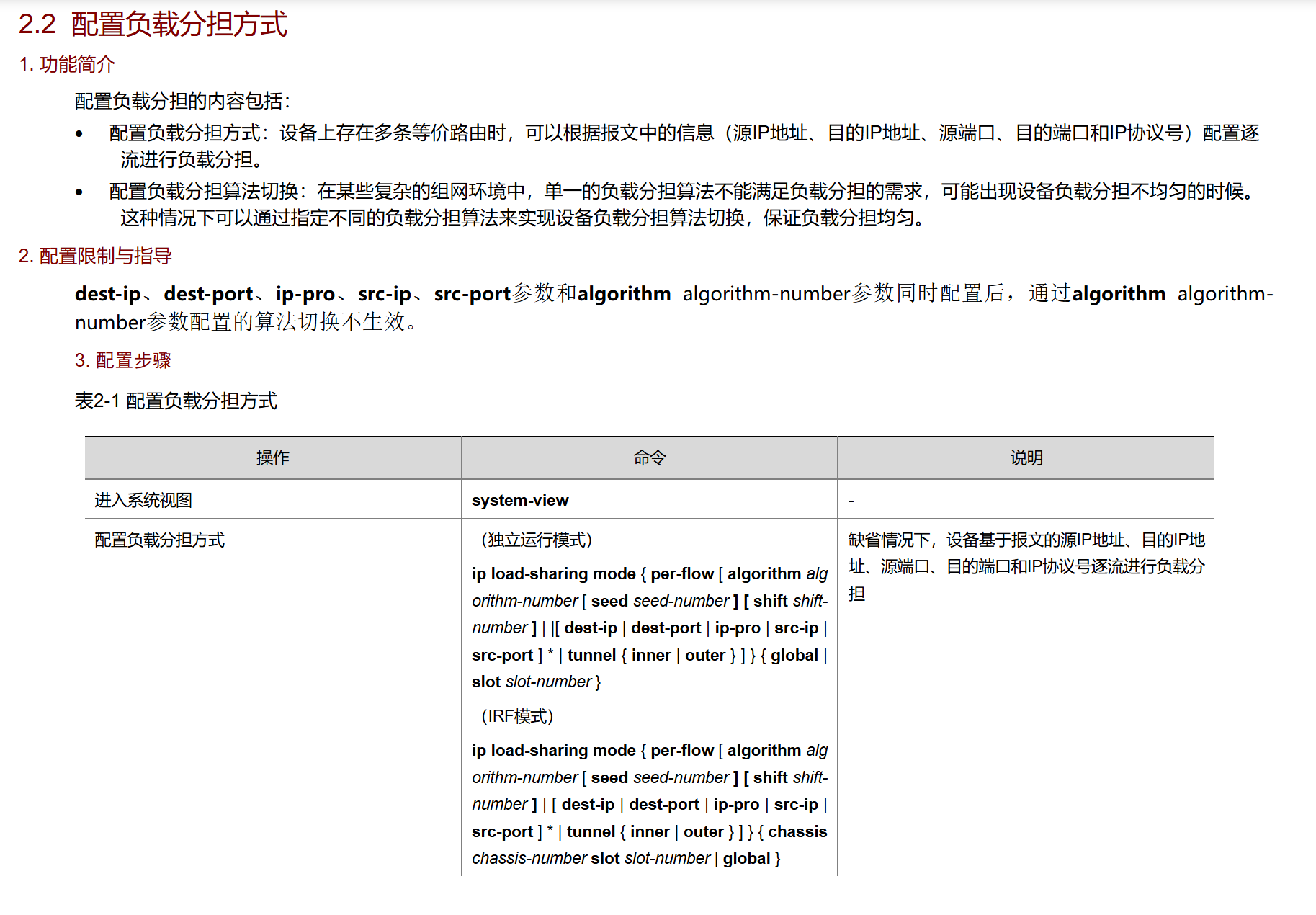

默认是基于五元组负载的,所以只走一边是正常的

默认是基于五元组负载的话,为何我10个本地IP发往10个对端IP传输的数据包都走同一条链路(配置负载的设备接口是1000M,出口链路带宽为100M),我如果想要尽可能平摊流量应该如何配置?

zhiliao_rWpBa 发表时间:2025-08-15 更多>>

默认是基于五元组负载的话,为何我10个本地IP发往10个对端IP传输的数据包都走同一条链路(配置负载的设备接口是1000M,出口链路带宽为100M),我如果想要尽可能平摊流量应该如何配置?

zhiliao_rWpBa 发表时间:2025-08-15
