H3C 交换机 S5500V2 怎么配置Vlan和vlan间通信

一、基础环境准备​​

1. 1.

   ​​登录设备​​：

   telnet 192.168.1.1 # 或通过Console/SSH登录
2. 2.

   ​​进入系统视图​​：

   system-view

​​二、配置VLAN及端口划分​​

​​1. 创建VLAN​​

​​2. 将端口加入VLAN​​

• •

  ​​Access端口​​（连接终端）：

  [H3C] interface GigabitEthernet 1/0/1 [H3C-GigabitEthernet1/0/1] port link-type access # 设为Access模式 [H3C-GigabitEthernet1/0/1] port access vlan 10 # 加入VLAN 10
• •

  ​​Trunk端口​​（连接其他交换机）：

  [H3C] interface GigabitEthernet 1/0/24 [H3C-GigabitEthernet1/0/24] port link-type trunk # 设为Trunk模式 [H3C-GigabitEthernet1/0/24] port trunk permit vlan all # 允许所有VLAN通过（或指定vlan 10,20）

​​三、配置VLAN间路由（三层互通）​​

✅ ​​核心步骤：为每个VLAN创建三层接口（VLAN接口）并配置IP地址（即网关地址）​​

​​四、验证配置​​

1. 1.

   ​​检查VLAN及端口状态​​：

   display vlan # 查看VLAN列表及包含的端口 display interface vlan-interface 10 # 检查VLAN接口状态及IP
2. 2.

   ​​测试VLAN间通信​​：

   • •

     PC1（VLAN 10）配置IP：192.168.10.100/24，网关：192.168.10.1

   • •

     PC2（VLAN 20）配置IP：192.168.20.100/24，网关：192.168.20.1

   • •

     在PC1上执行：ping 192.168.20.100（应成功）

​​五、关键补充说明​​

1. 1.

   ​​开启路由功能（默认已开启）​​：

   • •

     S5500V2是三层交换机，默认开启三层路由。若关闭过，需启用：

     [H3C] ip routing # 确保全局路由开启
2. 2.

   ​​端口工作模式注意事项​​：

   • •

     ​​连接PC/服务器​​ → ​​Access模式​​

   • •

     ​​连接其他交换机​​ → ​​Trunk模式​​（需允许相关VLAN通过）

3. 3.

   ​​扩展配置​​：

   • •

     ​​DHCP服务​​：为VLAN自动分配IP

     [H3C] dhcp enable [H3C] interface Vlan-interface 10 [H3C-Vlan-interface10] dhcp select interface # 基于接口启用DHCP
   • •

     ​​安全策略​​：使用ACL控制VLAN间访问权限

​​六、配置示例拓扑​​

⚠️ ​​注意​​：

• •

  若需连接外网，还需在交换机上配置默认路由指向出口路由器。

• •

  跨交换机的VLAN需通过Trunk链路透传（端口需允许对应VLAN通过）。

通过以上配置，VLAN 10和VLAN 20的终端即可通过交换机的三层接口实现互访。实际部署时请根据网络规划调整IP和端口。

网关都在一台设备默认就是互通的

网关在不同设备，需要三层路由打通

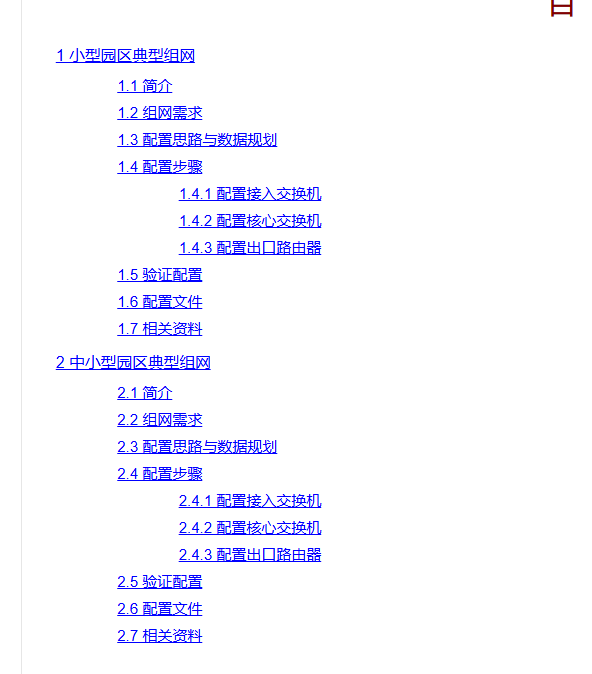

参考手册案例 ​​局域网组网案例

默认就是互通的
