问题描述：
一台5620路由器 giga2/0/0 接移动专线 gigantic2/0/2接电线专线 giga2/0/1接核心交换机，双专线一主一备自动切换怎么配置？
- 2025-08-19提问
- 举报
-
(0)
拓扑说明
- •
移动主线路：
GigabitEthernet2/0/0→ 运营商1（默认主用） - •
电信备线路：
GigabitEthernet2/0/2→ 运营商2（备用） - •
内网接口：
GigabitEthernet2/0/1→ 核心交换机（默认路由指向此路由器）
核心配置步骤
1. 配置接口IP及路由
// 配置移动线路（主用）
interface GigabitEthernet2/0/0
ip address 100.1.1.2 255.255.255.252 // 移动分配的公网IP
nat outbound // 启用NAT
quit
// 配置电信线路（备用）
interface GigabitEthernet2/0/2
ip address 200.1.1.2 255.255.255.252 // 电信分配的公网IP
nat outbound
quit
// 配置默认路由：主线路优先级高（60），备线路优先级低（80）
ip route-static 0.0.0.0 0.0.0.0 100.1.1.1 preference 60 // 移动网关
ip route-static 0.0.0.0 0.0.0.0 200.1.1.1 preference 80 // 电信网关2. 配置NQA探测（主线路健康检查）
// 创建NQA探测模板（监测移动网关可达性）
nqa entry admin mobile // 创建探测实例
type icmp-echo // 使用ICMP协议
destination ip 100.1.1.1 // 移动网关地址
frequency 5000 // 每5秒探测一次（单位：ms）
probe count 3 // 连续失败3次判定异常
reaction 1 checked-element probe-fail threshold-type consecutive 2 // 2次失败触发联动
quit3. 配置Track关联NQA
track 1 nqa entry admin mobile // 将NQA绑定到Track 1
delay down 10 up 10 // 延迟10秒切换（避免抖动误切）4. 联动主用路由与Track
// 主线路静态路由关联Track状态
ip route-static 0.0.0.0 0.0.0.0 100.1.1.1 track 1 preference 60
// 当Track检测失败（主线路故障），路由自动失效
// 备份路由（优先级80）自动接管流量5. 双线路切换优化（可选）
// 策略路由实现更精细切换（如指定内网用户走备用线）
acl advanced 3000
rule 0 permit ip source 192.168.10.0 0.0.0.255 // 指定内网网段
quit
policy-based-route failover permit node 10
if-match acl 3000 // 匹配需切换的流量
apply ip-address next-hop 200.1.1.1 // 强制下一跳为电信网关
quit
interface GigabitEthernet2/0/1 // 内网接口
ip policy-based-route failover // 应用策略路由6. NAT与Session同步
// 避免切换时已有连接中断（会话快速迁移）
nat session synchronization enable // 开启会话同步
nat log flow-active enable // 记录连接状态验证命令
# 查看主线路状态
display nqa result admin mobile // 应显示"Success"
display track 1 // 状态应为Positive（正常）
# 检查路由表
display ip routing-table | include 0.0.0.0/0
# 模拟故障测试（手动关闭移动接口）
interface GigabitEthernet2/0/0
shutdown
# 观察切换（10秒内）
display ip routing-table // 备用路由生效（preference=80）
display nat session // 新流量走电信线路配置要点说明
关键项 | 作用 |
|---|---|
NQA探测 | 主动检测主线路网关可达性（比接口物理状态更可靠） |
Track联动 | 实时将线路状态绑定到路由表项 |
路由优先级 | 主线路优先级（60）> 备用优先级（80）→ 主优先生效 |
延迟切换 |
|
策略路由 | 实现特定流量强制切换（如关键业务优先走备用） |
会话同步 | 保证TCP/UDP连接切换时不中断（需硬件支持） |

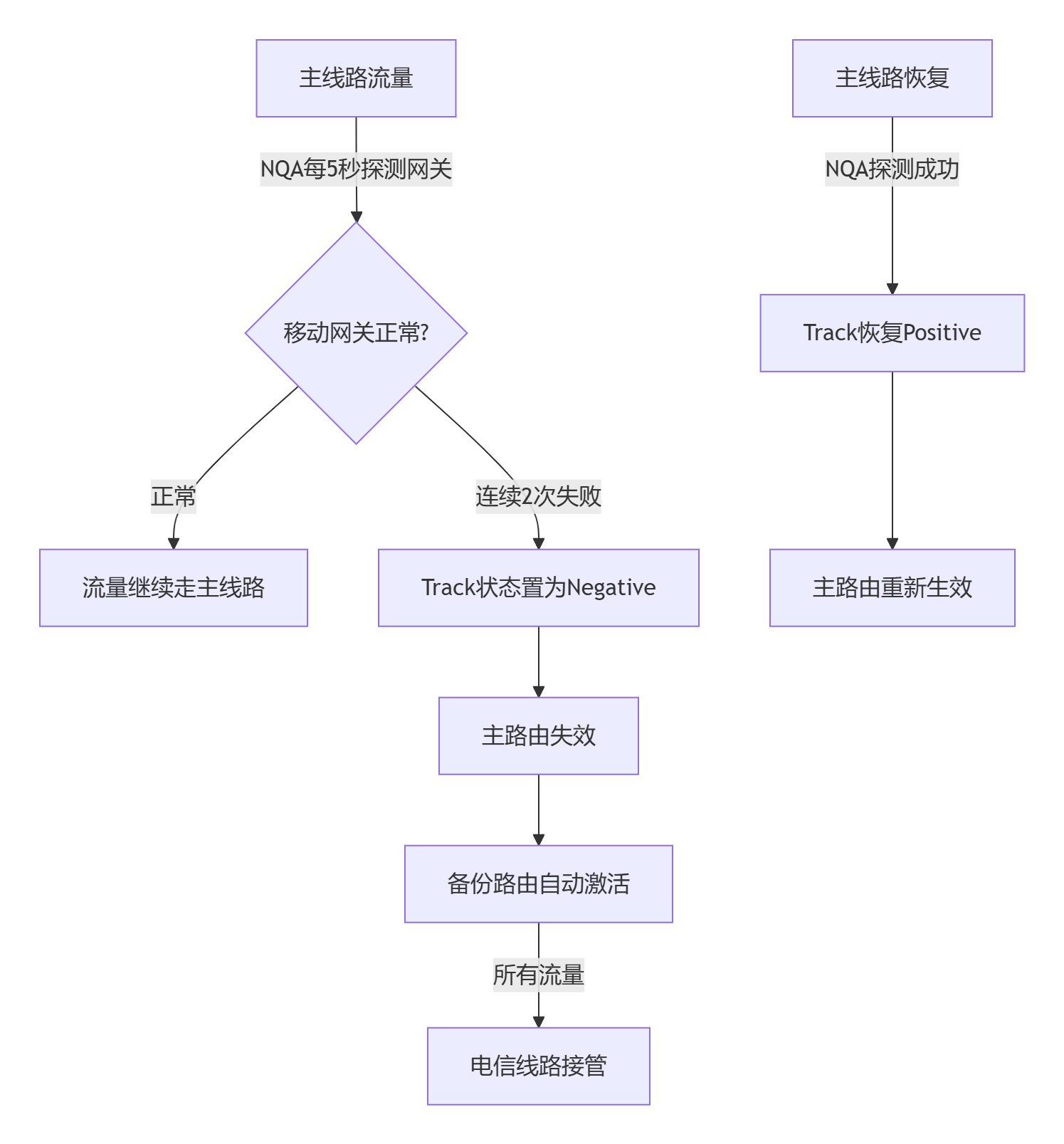

故障切换逻辑
注意事项
- 1.
切换时间：NQA探测间隔 + Track延迟时间 = 实际切换耗时（建议 5~15秒）
- 2.
运营商限制：部分运营商封锁ICMP探测，可改用 TCP-PING 探测80端口
nqa entry admin mobile type tcp // 改用TCP探测 destination ip 100.1.1.1 port 80- 3.
硬件兼容性：MSR5620需确保软件版本支持NQA/Track特性（Comware V7必支持）
通过以上配置，当移动专线故障时，10秒内流量会自动切换到电信线路；主线路恢复后自动回切，全程无需人工干预。
- 2025-08-19回答
- 评论(1)
- 举报
-
(0)
你好 nat session synchronization enable 这个在哪设定 谢谢
您好，静态路由就可以
- 2025-08-19回答
- 评论(1)
- 举报
-
(0)
静态路由配置了 也不能用
静态路由配置了 也不能用
参考这个案例吧，上网配置都没啥注意的，主要是nqa联动静态路由：

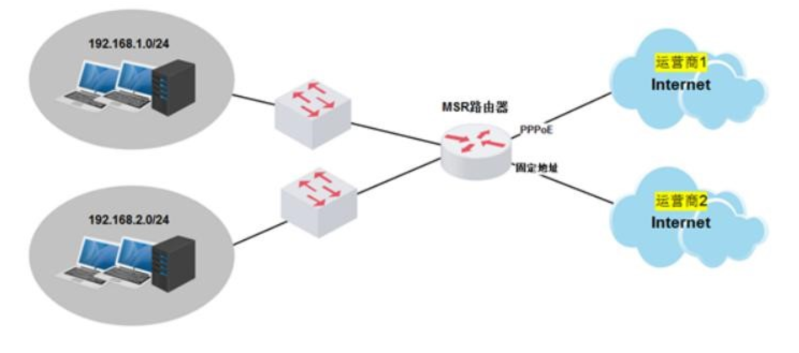

MSR路由器双WAN口上网，WAN口1采用静态地址，地址为1.1.1.1(网关1.1.1.254)，WAN口2采用PPPoE拨号上网，拨号口为Dialer1。需要实现内网用户访问外网从WAN1口出去，当WAN1断掉切换到WAN2。
3.2
配置链路检测
#创建管理员名为admin、操作标签为test的NQA测试组
[H3C]nqa entry admin test //创建一个管理员名为admin，测试操作标签为test的NQA测试组，并进入NQA测试组视图
#配置测试类型为ICMP-echo，ICMP-echo测试利用ICMP协议，根据是否接收到应答报文判断目的端设备的可达性。ICMP-echo测试的功能与ping命令类似，但ICMP-echo测试中可以指定测试的下一跳设备。在源端和目的端设备之间存在多条路径时，通过配置下一跳设备可以指定测试的路径
[H3C-nqa-admin-test-icmp-echo] type icmp-echo //配置测试组的测试类型为icmp-echo测试，并进入测试组测试类型视图
配置监测公网的任意地址如114.114.114.114等，这样就可以规避掉运营商本身出现网络故障的风险
[H3C-nqa-admin-test-icmp-echo] destination ip 114.114.114.114 //配置测试操作中探测报文的目的IP地址为114.114.114.114
#配置测试组连续两次测试的时间间隔为3000ms
[H3C-nqa-admin-test-icmp-echo] frequency 3000 //配置测试组连续两次测试开始时间的时间间隔为3000ms
#配置探测报文的下一跳IP地址，这个一般在探测的目的地址不是网关地址的时候建议配置，本案例探测的目的地址是直连网关地址，可以不配置下一跳地址
[H3C-nqa-admin-test-icmp-echo] next-hop 1.1.1.254 //配置探测报文的下一跳IP地址为1.1.1.254
#配置联动项1（连续失败3次触发联动）
[H3C-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only //建立序号为1的联动项，连续探测失败3次，触发其他模块联动
[H3C-nqa-admin-test-icmp-echo]quit //退出当前视图
#启动探测
[H3C] nqa schedule admin test start-time now lifetime forever //启动管理员名字为admin，标签为test的测试组进行测试，测试时间持续
#配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1
[H3C] track 1 nqa entry admin test reaction 1 //配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1
3.3
配置静态路由
# 进入系统视图，配置两条默认路由，并且修改PPPoe拨号线路的默认路由优先级为80（默认路由优先级为60，值越大优先级越低）。设备固定IP上网路由与Track项1关联，作为主用路由。实现正常情况下流量全部从WAN1出去，链路出现故障时可切换到WAN2。
<H3C>system-view //进入系统视图
System View: return to User View with Ctrl+Z.
[H3C]ip route-static 0.0.0.0 0 1.1.1.254 track 1 //配置默认路由并与tracnk关联
[H3C]ip route-static 0.0.0.0 0 Dialer 1 preference 80 //配置默认路由并将优先级修改为80
