华三多级M-LAG配置中关于V-STP的配置命令,模拟器中可以配置吗

2025-08-19提问
  • 0关注
  • 0收藏,152浏览
粉丝:0人 关注:0人

问题描述:

华三多级M-LAG配置中关于V-STP的配置命令,模拟器中可以配置吗

1 个回答
粉丝:8人 关注:0人

​模拟器​

支持V-STP

最低版本要求

关键限制

​H3C CloudLab​

✔️ 完全支持

V7.1.064+

需开启高级虚拟化特性

​HCL(H3C Cloud)​

✔️ 支持

V2.1.2+

仅商业版可用

​第三方模拟器​

❌ 不支持

-

需真实设备或CloudLab


🔧 ​​多级M-LAG的V-STP配置命令(全流程)​

​1. 基础M-LAG配置(以两级为例)​

# 一级M-LAG组(核心层) interface Bridge-Aggregation 100 port link-type trunk m-lag group 100 quit # 二级M-LAG组(接入层) interface Bridge-Aggregation 200 port link-type trunk m-lag group 200 quit

​2. 启用V-STP并绑定M-LAG组​

# 创建V-STP实例(实例ID需全局唯一) stp instance 1 v-stp enable v-stp m-lag group 100 # 绑定一级M-LAG组 quit stp instance 2 v-stp enable v-stp m-lag group 200 # 绑定二级M-LAG组 quit

​3. 配置V-STP角色优先级​

# 一级设备设为根桥 stp instance 1 priority 0 # 二级设备设为备份根 stp instance 2 priority 4096

​4. 端口绑定V-STP实例​

interface GigabitEthernet1/0/1 port link-aggregation group 100 stp instance 1 enable # 关键!端口关联实例 quit interface GigabitEthernet1/0/2 port link-aggregation group 200 stp instance 2 enable quit

⚠️ ​​模拟器操作避坑指南​

​1. CloudLab特殊配置​

# 必须开启虚拟化增强模式(否则V-STP不生效) system-view virtualization m-lag enhanced-mode enable # 启用增强模式

​2. 验证命令(模拟器中有效)​

# 查看V-STP状态 display v-stp instance 1 brief # 预期输出: M-LAG Group ID : 100 Instance State : Active Root Bridge : This Device (Priority 0)

​3. 常见报错处理​

​错误提示​

​解决方案​

Error: V-STP not supported

升级模拟器版本 → 需V7.1.075+

M-LAG group is invalid

检查是否执行 m-lag system-mac全局配置

Port not in aggregation

确认物理端口已加入聚合组

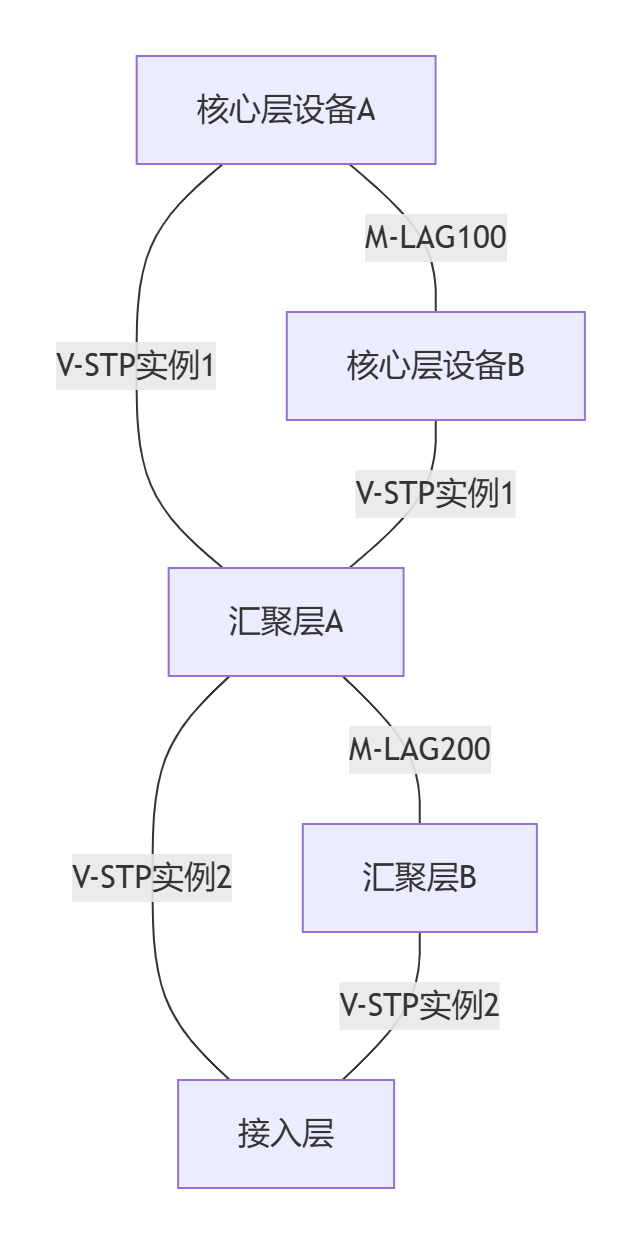

🌐 ​​多级M-LAG+V-STP拓扑示例​

​拓扑规则​​:

每级M-LAG组需对应独立V-STP实例,避免环路检测失效


💡 ​​模拟器实验建议​

  1. 1.

    ​分段验证法​​:

    1. 先配置单级M-LAG + V-STP → 验证STP收敛 2. 再添加第二级 → 观察V-STP实例级联状态
  2. 2.

    ​关键检查点​​:

    # 查看M-LAG协商状态 display m-lag consistency group 100 # 检查V-STP根桥传递 display stp instance 1 root
  3. 3.

    ​流量测试技巧​​:

    # 在接入层设备注入广播包 packet-trigger interface GigabitEthernet1/0/10 broadcast start # 观察核心层是否收到重复帧(若有则V-STP失效)

🔧 ​​真实设备与模拟器差异​

​功能​

模拟器行为

真实设备行为

V-STP收敛时间

固定2秒(加速模拟)

依赖物理链路状态(15-30秒)

M-LAG分裂检测

立即切换(无延迟)

需3.3秒BFD检测

CPU负载模拟

不体现V-STP计算开销

高负载时STP计算延迟增加


📞 技术支持

若在CloudLab中遇到问题,收集以下信息:

display diagnostic-information # 导出诊断包 display current-configuration | include 'stp|m-lag|v-stp' # 关键配置

​官方文档路径​​:

CloudLab安装目录 /docs/V-STP_Multi-level_M-LAG.pdf含完整实验案例

通过以上配置,可在模拟器中完整验证多级M-LAG的V-STP功能,建议使用 ​​CloudLab商业版​​ 以获得最佳兼容性(社区版可能裁剪高级特性)。

“# 创建V-STP实例(实例ID需全局唯一) stp instance 1 v-stp enable v-stp m-lag group 100 # 绑定一级M-LAG组 quit stp instance 2 v-stp enable v-stp m-lag group 200 # 绑定二级M-LAG组 quit” 这里的 m-lag group 200 是指开始创建M-LAG时的number 还是指M-LAG成员端口的number

zhiliao_W0MhYj 发表时间:2025-08-19 更多>>

“# 创建V-STP实例(实例ID需全局唯一) stp instance 1 v-stp enable v-stp m-lag group 100 # 绑定一级M-LAG组 quit stp instance 2 v-stp enable v-stp m-lag group 200 # 绑定二级M-LAG组 quit” 这里的 m-lag group 200 是指开始创建M-LAG时的number 还是指M-LAG成员端口的number

zhiliao_W0MhYj 发表时间:2025-08-19
