IE4320-10S; 没发delay_requst报文,无法实现时间同步

PTP同步流程简介（为什么需要Delay_Req？）

标准的PTP延迟请求-响应机制（Delay Request-Response Mechanism）需要4种报文：

1. 1.

   ​​Sync​​：主时钟发送，携带发送时间戳t1。

2. 2.

   ​​Follow_Up​​：主时钟发送，携带Sync报文准确的发送时间t1（如果Sync报文本身无法携带精确时间戳）。

3. 3.

   ​​Delay_Req​​：​​从时钟发送​​，携带发送时间戳t3。​​您的问题就是卡在这一步。​​

4. 4.

   ​​Delay_Resp​​：主时钟发送，携带收到Delay_Req报文的时间t4。

主时钟将t1, t2, t3, t4发给从时钟，从时钟即可计算出​​时钟偏移​​和​​传输延迟​​，从而校准自身时间。

​​IE4320-10S没有发出Delay_Req，意味着整个协商过程无法完成。​​

H3C IE4320-10S交换机PTP配置步骤

请通过命令行界面(CLI)对交换机进行如下配置：

第1步：进入系统视图，启用PTP功能

第2步：设置PTP协议的工作模式

IE4320系列通常支持OC（普通时钟）和BC（边界时钟）模式。作为终端从设备，应配置为​​OC（普通时钟）​​模式。

第3步：配置时钟节点类型

将此交换机明确设置为​​从时钟​​。

• •

  domain 0：指定PTP域为0，必须与网络中的主时钟在同一个域内。

• •

  clock slave：强制指定本机时钟节点类型为从时钟。这是促使它主动发送 ​​Delay_Req​​ 报文的关键配置之一。

第4步：配置PTP时钟源选择策略（可选但推荐）

告诉交换机如何选择主时钟。通常基于时钟的优先级和时钟质量进行选择。

第5步：在连接PTP网络的接口上启用PTP

假设您连接PTP主时钟的接口是 GigabitEthernet1/0/1。

第6步：验证配置状态

完成配置后，使用以下命令检查PTP状态：

​​重点关注 display ptp clock命令的输出：​​

• •

  Clock state：应该显示为 ​​SLAVE​​。如果显示为MASTER或LISTENING，说明配置未生效或未成功选到主时钟。

• •

  Offset from master：显示与主时钟的偏移量，如果同步成功，这个值会是一个非常小的数字（如几微秒到几纳秒）。

• •

  Mean path delay：显示计算出的路径延迟。

​​重点关注 display ptp parent命令的输出：​​

• •

  确认交换机是否识别到了网络中的主时钟，并显示其时钟ID、优先级等信息。

配置示例汇总

故障排查与常见问题

如果按照上述配置后，交换机仍然不发送Delay_Req报文，请排查以下方面：

1. 1.

   ​​物理链路与连通性​​：确保交换机到主时钟的物理链路是通的，没有环路或丢包。使用 ping测试连通性。

2. 2.

   ​​PTP域值不匹配​​：确认您的IE4320交换机与网络中的主时钟配置在​​同一个PTP域​​（Domain）中。域值不匹配会导致设备间忽略彼此的PTP报文。

3. 3.

   ​​版本兼容性​​：检查IE4320交换机的软件版本是否支持PTP OC模式及其完整功能。必要时升级版本。

4. 4.

   ​​主时钟优先级​​：如果网络中有多个PTP时钟源，从时钟会选择最优的主时钟。检查主时钟的优先级配置。

5. 5.

   ​​中间网络设备​​：检查汇聚交换机等中间设备是否透传了PTP报文（UDP 319和320端口）。有些交换机需要配置为​​PTP透明时钟（TC）​​ 模式来修正PTP报文的时间戳。

6. 6.

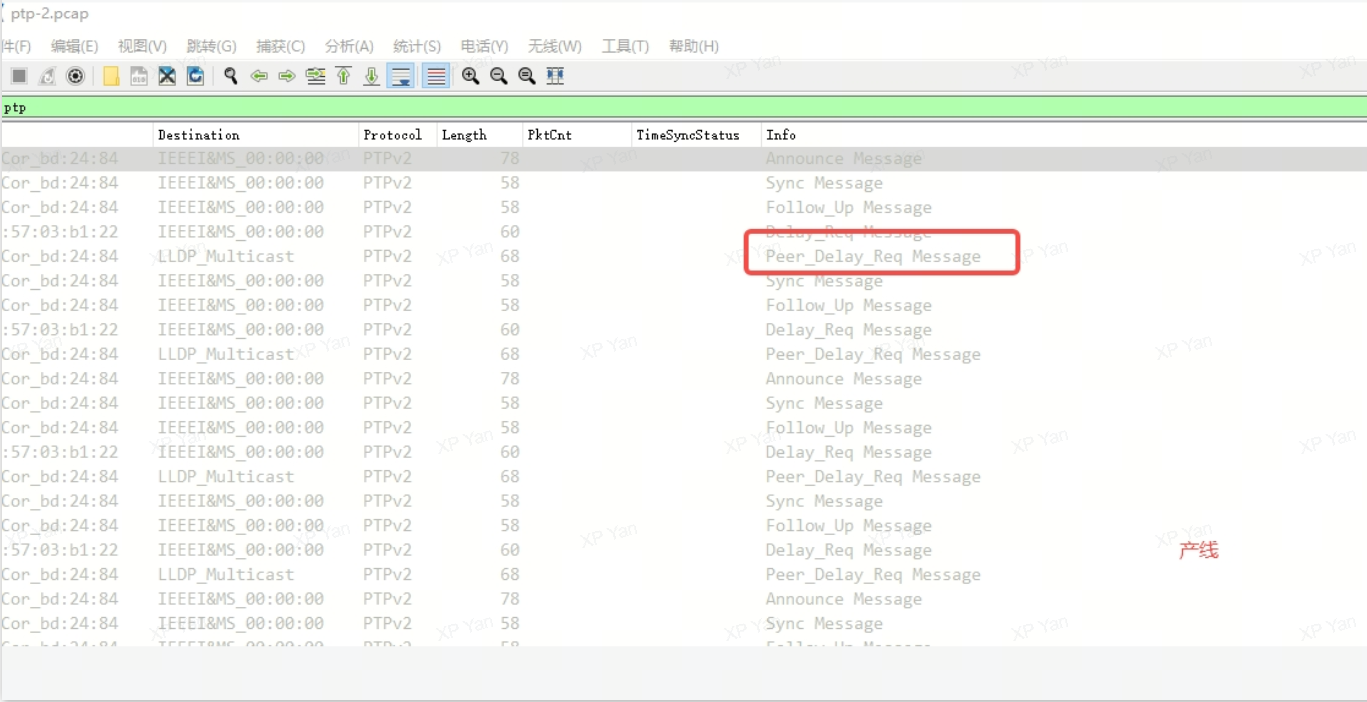

   ​​抓包验证​​：在IE4320的端口上再次进行抓包，确认配置后是否开始有报文交互。您现在应该能看到交换机发出的 ​​Delay_Req​​ 报文。

完成这些配置和排查后，您的H3C IE4320-10S交换机应该能够作为从时钟正常工作了。
