Super VLAN配置,奇怪的mac

1天前提问
  • 0关注
  • 0收藏,110浏览
L 零段
粉丝:0人 关注:0人

问题描述:

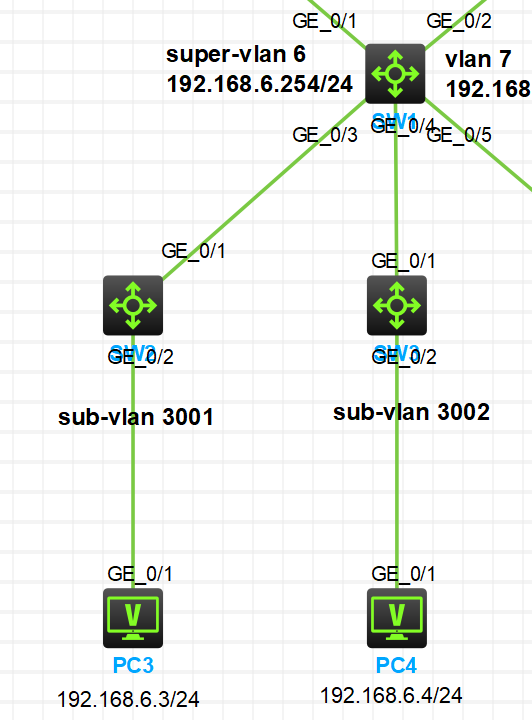

SW1的super vlan为6,sub vlan为3001和3002,拓扑如下图:

在SW1上做了相关Super vlan配置,设置了本地arp代理,SW2下行access口,上行trunk, 放行3001, 问题:PC3ping不通192.168.6.254

刚开始搭图的时候,没安装版本切换包,后来安装,该版本,替换路由器,依旧解决不了,

然后在PC上ping, 抓包,结果如下图:

看到这个抓包结果,问题显然出现在这个奇怪的09:0a:0b:0c:0d:0e mac地址上,interface vlan6的mac是ac40-cf13-0702,我在SW1上确认过。另外ping命令的ICMP请求报文我也确认了,源mac是末位06的mac,目的mac是末位02的mac。

所以该怎么解决,请答疑解惑,如果还需要别的信息,我再提供



2 个回答
已采纳
lilili 九段
粉丝:16人 关注:1人

抓包的图还是看不到

回复lilili:

我什么都没改,现在。。。通了。。。 感谢大佬答疑,虽然我还有几个问题搞不清楚,暂时先这样吧

L 发表时间:1天前 更多>>

查一下mac地址表看有没有这个mac,模拟器的二层功能不一定完全没问题

lilili 发表时间:1天前
回复lilili:

没有,SW1和SW2的mac地址表是空的,这也是一个比较奇怪的地方。 另外抓包图重新上传了,现在应该能看见了

L 发表时间:1天前
回复L:

<vlan2>%Aug 31 12:24:15:146 2025 vlan2 SHELL/5/SHELL_LOGIN: Console logged in from con0. dis arp Type: S-Static D-Dynamic O-Openflow R-Rule M-Multiport I-Invalid IP address MAC address SVLAN/VSI Interface/Link ID Aging Type 10.1.1.1 b032-7b51-0202 2 GE1/0/3 5 D 10.1.1.3 b032-7b51-0202 2 GE1/0/3 5 D 看上去不像是配置问题,我在模拟器配置上配置测试arp学习是没问题的,这个是subvlan上的arp表

lilili 发表时间:1天前
回复lilili:

SW1上的arp表截图也发在楼上了,SW1arp表是有PC3的表项的

L 发表时间:1天前
回复lilili:

我什么都没改,现在。。。通了。。。 感谢大佬答疑,虽然我还有几个问题搞不清楚,暂时先这样吧

L 发表时间:1天前
L 知了小白
粉丝:0人 关注:0人

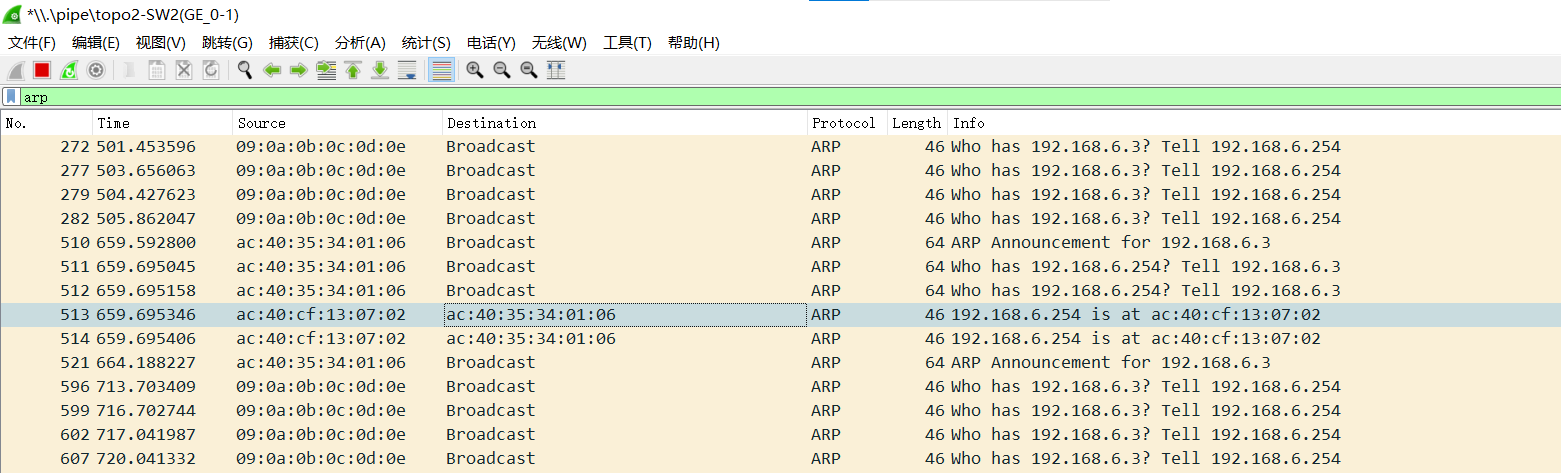

补抓包截图:

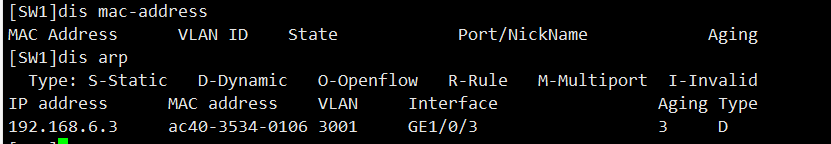

补SW1上mac地址表和arp表截图:
