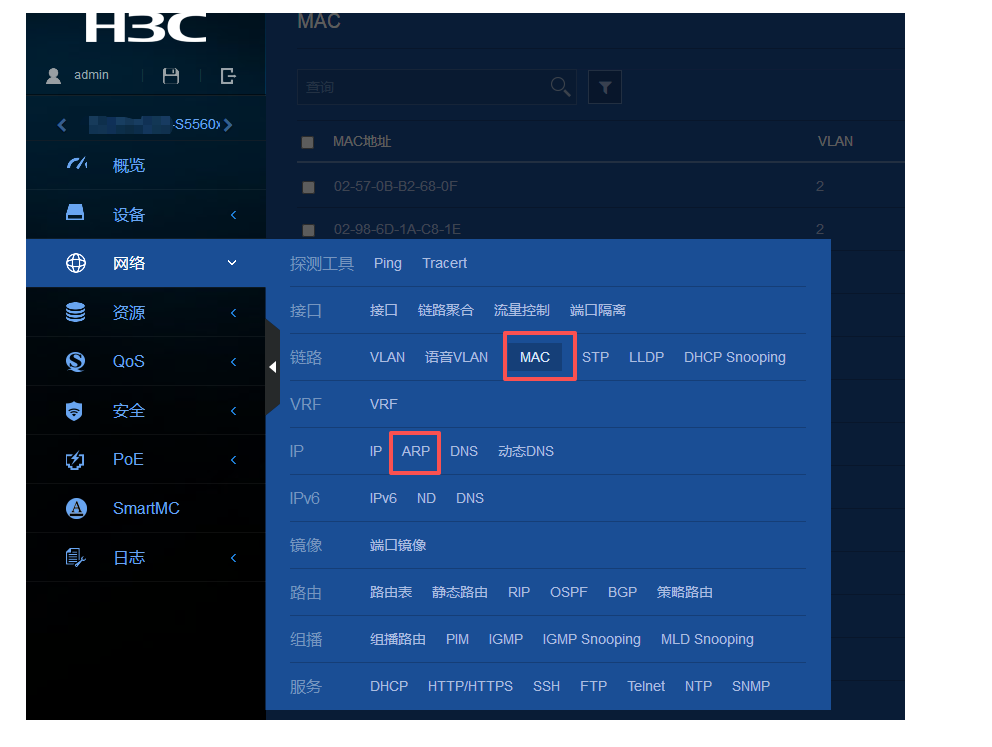

S5560X 如何实现mac和ip的绑定

.7.1  IPv4静态绑定表项配置举例

1. 组网需求

如图1-2所示，Host A、Host B分别与Device A的接口GigabitEthernet1/0/2、GigabitEthernet1/0/1相连。各主机均使用静态配置的IP地址。

要求通过在Device A上配置IPv4静态绑定表项，满足以下各项应用需求：

·     Device A上的所有接口都允许Host A发送的IP报文通过。

·     Device A的接口GigabitEthernet1/0/1上允许Host B发送的IP报文通过。

2. 组网图

图1-2 配置静态表项组网图

‌

3. 配置步骤

# 配置Device A各接口的IP地址（略）。

# 在接口GigabitEthernet1/0/2上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

<DeviceA> system-view

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] ip verify source ip-address mac-address

[DeviceA-GigabitEthernet1/0/2] quit

# 配置IPv4静态绑定表项，在Device A上的所有接口都允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的数据终端Host A发送的IP报文通过。

[DeviceA] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

# 在接口GigabitEthernet1/0/1上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，在Device A的GigabitEthernet1/0/1上允许MAC地址为0001-0203-0407的数据终端Host B发送的IP报文通过。

[DeviceA-GigabitEthernet1/0/1] ip source binding mac-address 0001-0203-0407

[DeviceA-GigabitEthernet1/0/1] quit

4. 验证配置

# 在Device A上显示IPv4静态绑定表项，可以看出以上配置成功。

<DeviceA> display ip source binding static

Total entries found: 2

IP address      MAC address    Interface                VLAN Type

192.168.0.1     0001-0203-0406 N/A                      N/A  Static

N/A             0001-0203-0407 GE1/0/1                  N/A  Static

在线等，谢谢！！
