基于IP地址划分vlan实验，hybrid端口无法ping通网关

VLAN

2025-11-17提问

0关注
0收藏，241浏览

zhiliao_IpqBG5

zhiliao_IpqBG5 零段

粉丝：0人关注：0人

问题描述：

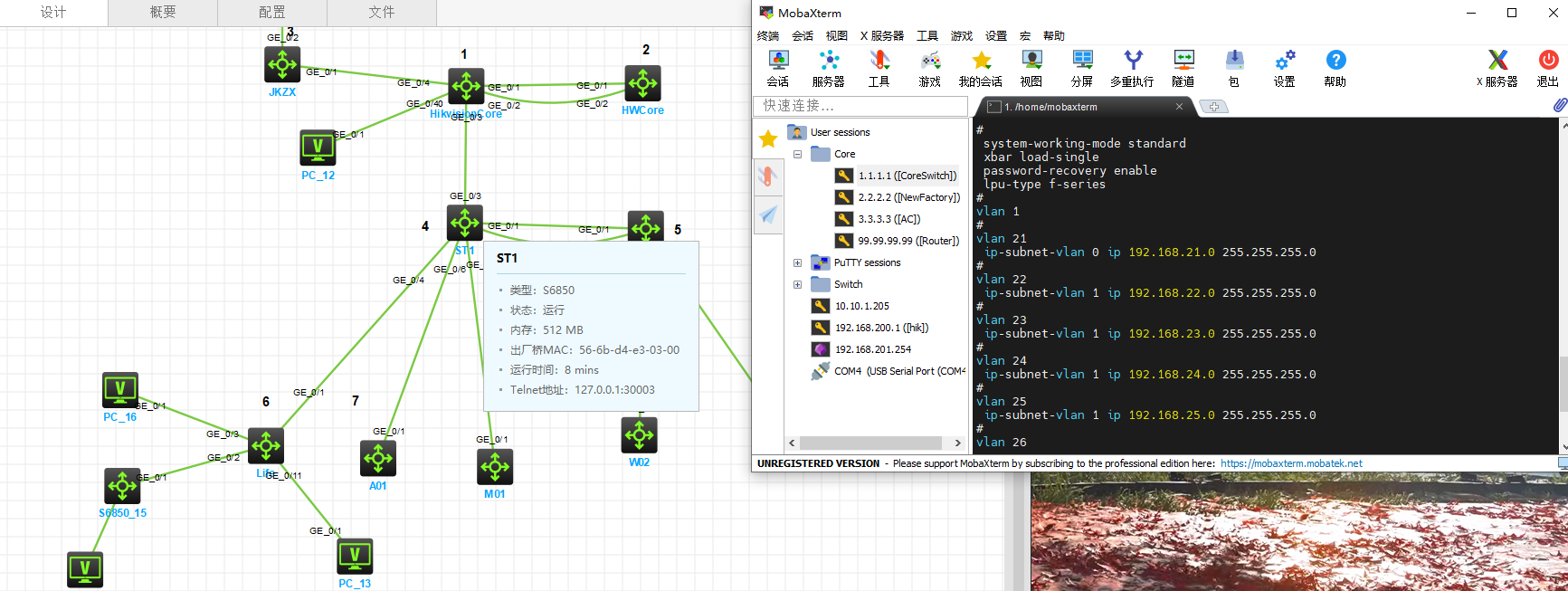

拓扑图在最下面的截图，拉动可查看配置

6号交换机设置的G1/0/3是hybridf的端口(PC16)，G1/0/1设置的为access端口（PC13）属于vlan21，PC13 PING网关 192.16.21.1可以通信，但是PC16的hybrid的端口无法通信。

G1/0/3使能了基于ip地址划分vlan，并且也调用了vlan21

组网及组网描述：

3 个回答

按时间按赞数

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：142人关注：9人

模拟器不支持

有飞不起的鸟

有飞不起的鸟七段

粉丝：14人关注：0人

问题分析
从您的配置可以看出关键问题：
PC16的IP地址应该在192.168.29.0/24网段（因为配置了ip-subnet-vlan 1 ip 192.168.29.0 255.255.255.0）
但您的网关是192.168.21.1，这与PC16的IP网段不匹配
根本原因
IP地址与网关不在同一网段是导致无法通信的根本原因。
基于IP子网的VLAN工作原理是：当接口收到数据包时，会根据源IP地址来判断应该将数据包划分到哪个VLAN。
如果PC16的IP是192.168.29.x，交换机会将其划分到VLAN 29
但网关192.168.21.1在VLAN 21，两者不在同一个广播域
解决方案
方案一：修改网关配置（推荐）
让网关与PC16的IP网段对应：
# 创建VLAN 29的接口并配置网关
interface Vlan-interface29
ip address 192.168.29.1 255.255.255.0

# 确保PC16的IP地址配置为：192.168.29.x/24，网关：192.168.29.1
方案二：修改IP子网VLAN配置
让基于IP的VLAN映射到正确的VLAN：
# 删除当前的IP子网VLAN配置
vlan 29
undo ip-subnet-vlan 1

# 在VLAN 21下配置IP子网VLAN
vlan 21
ip-subnet-vlan 1 ip 192.168.29.0 255.255.255.0

# 这样PC16（192.168.29.x）的流量会被划分到VLAN 21，与网关在同一VLAN
方案三：使用路由功能
如果需要在不同网段间通信，启用三层路由：
# 启用IP路由
ip routing

# 配置VLAN接口
interface Vlan-interface21
ip address 192.168.21.1 255.255.255.0

interface Vlan-interface29
ip address 192.168.29.1 255.255.255.0

# 这样不同网段之间可以通过路由通信
配置验证命令
配置完成后，使用以下命令验证：
# 检查IP子网VLAN配置
display ip-subnet-vlan all

# 检查VLAN接口状态
display interface Vlan-interface21
display interface Vlan-interface29

# 检查MAC地址表，看PC16学习在哪个VLAN
display mac-address interface GigabitEthernet 1/0/3
建议的完整配置
基于您的拓扑，建议采用方案一：
# 配置VLAN接口
interface Vlan-interface21
ip address 192.168.21.1 255.255.255.0

interface Vlan-interface29
ip address 192.168.29.1 255.255.255.0

# 确保IP子网VLAN配置正确
vlan 29
ip-subnet-vlan 1 ip 192.168.29.0 255.255.255.0

# 接口配置保持不变
interface GigabitEthernet1/0/3
port link-mode bridge
port link-type hybrid
port hybrid vlan 1 21 to 29 untagged
port hybrid ip-subnet-vlan vlan 21 to 29
PC16网络配置应为：
IP地址：192.168.29.x（如192.168.29.10）
子网掩码：255.255.255.0
网关：192.168.29.1
这样配置后，PC16应该就能正常ping通网关并与其他设备通信了。

回复zhiliao_IpqBG5:

问题根源分析从您的配置可以看出关键问题： PC16的IP地址虽然属于VLAN 21网段，但基于IP子网VLAN的匹配可能失败了！诊断步骤 1. 检查IP子网VLAN的实际匹配情况 # 查看IP子网VLAN的匹配状态 display ip-subnet-vlan vlan all # 查看接口的VLAN信息 display vlan 21 display vlan 29 # 查看PC16实际学习到的VLAN display mac-address interface GigabitEthernet1/0/3 2. 验证IP子网VLAN配置的正确性您的配置中有一个关键问题： vlan 29 ip-subnet-vlan 1 ip 192.168.29.0 255.255.255.0 但VLAN 21下没有配置对应的IP子网！需要在VLAN 21视图下也配置： # 进入VLAN 21配置IP子网 vlan 21 ip-subnet-vlan 1 ip 192.168.21.0 255.255.255.0 3. 常见的IP子网VLAN匹配失败原因原因一：IP子网VLAN规则缺失或错误 VLAN 21下必须配置对应的IP子网规则规则中的子网掩码必须与PC16的IP配置完全匹配原因二：匹配优先级问题检查是否还有其他匹配规则干扰： # 查看所有IP子网VLAN配置 display ip-subnet-vlan all 原因三：接口Hybrid配置问题当前接口配置了多个VLAN的IP子网匹配，可能存在冲突： port hybrid ip-subnet-vlan vlan 21 port hybrid ip-subnet-vlan vlan 22 ... port hybrid ip-subnet-vlan vlan 29 解决方案方案一：补全VLAN 21的IP子网配置（推荐） # 进入VLAN 21配置IP子网 system-view vlan 21 ip-subnet-vlan 1 ip 192.168.21.0 255.255.255.0 quit # 验证配置 display ip-subnet-vlan vlan 21 方案二：简化配置，只保留需要的VLAN 如果PC16确定使用VLAN 21，可以简化接口配置： interface GigabitEthernet1/0/3 # 移除不必要的VLAN配置 undo port hybrid ip-subnet-vlan vlan 22 to 29 # 只保留VLAN 21的IP子网匹配 port hybrid ip-subnet-vlan vlan 21 # 确保PVID正确（重要！） port hybrid pvid vlan 1 # 或者设置为VLAN 21，根据实际需求方案三：调试查看具体匹配过程如果上述方法无效，开启调试： # 开启IP子网VLAN调试 debugging ip-subnet-vlan all terminal monitor terminal debugging # 然后让PC16 ping网关，观察调试信息验证命令序列配置完成后，按以下顺序验证：检查PC16网络配置 IP地址：192.168.21.x/24 网关：192.168.21.1 在交换机上检查 # 检查IP子网VLAN配置 display ip-subnet-vlan all # 检查MAC地址表，确认PC16在正确的VLAN display mac-address | include 192.168.21 # 检查ARP表 display arp | include 192.168.21 测试连通性 # 在交换机上ping PC16 ping 192.168.21.x # 在PC16上ping网关 ping 192.168.21.1 关键排查点确认PC16的IP地址确实是192.168.21.x/24 确认VLAN 21接口已配置IP地址：interface Vlan-interface21+ ip address 192.168.21.1 255.255.255.0 确认VLAN 21下配置了正确的IP子网规则您说PC13能通说明基础网络没问题，问题肯定出在IP子网VLAN的匹配机制上。请先检查VLAN 21下是否配置了对应的ip-subnet-vlan规则，这是最可能的原因！

有飞不起的鸟发表时间：5天前 更多>>

不是哦，PC16配的ip地址在也属于vlan21。核心上也有相应的网关，就是因为PC16一直无法ping通网关，所以我加了个pc16并设置成acc端口检查核心到二层有没有配置错误。 acc端口能通，那么上面的配置肯定是没问题的

zhiliao_IpqBG5 发表时间：5天前

回复zhiliao_IpqBG5:

有飞不起的鸟发表时间：5天前

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：142人关注：9人

模拟器不支持

这个好像真机都有这个问题，不用说模拟器了

小白的逆袭发表时间：4天前 更多>>

真的不支持吗

zhiliao_IpqBG5 发表时间：5天前

这个技术很早就有了呀

zhiliao_IpqBG5 发表时间：5天前

这个好像真机都有这个问题，不用说模拟器了

小白的逆袭发表时间：4天前
