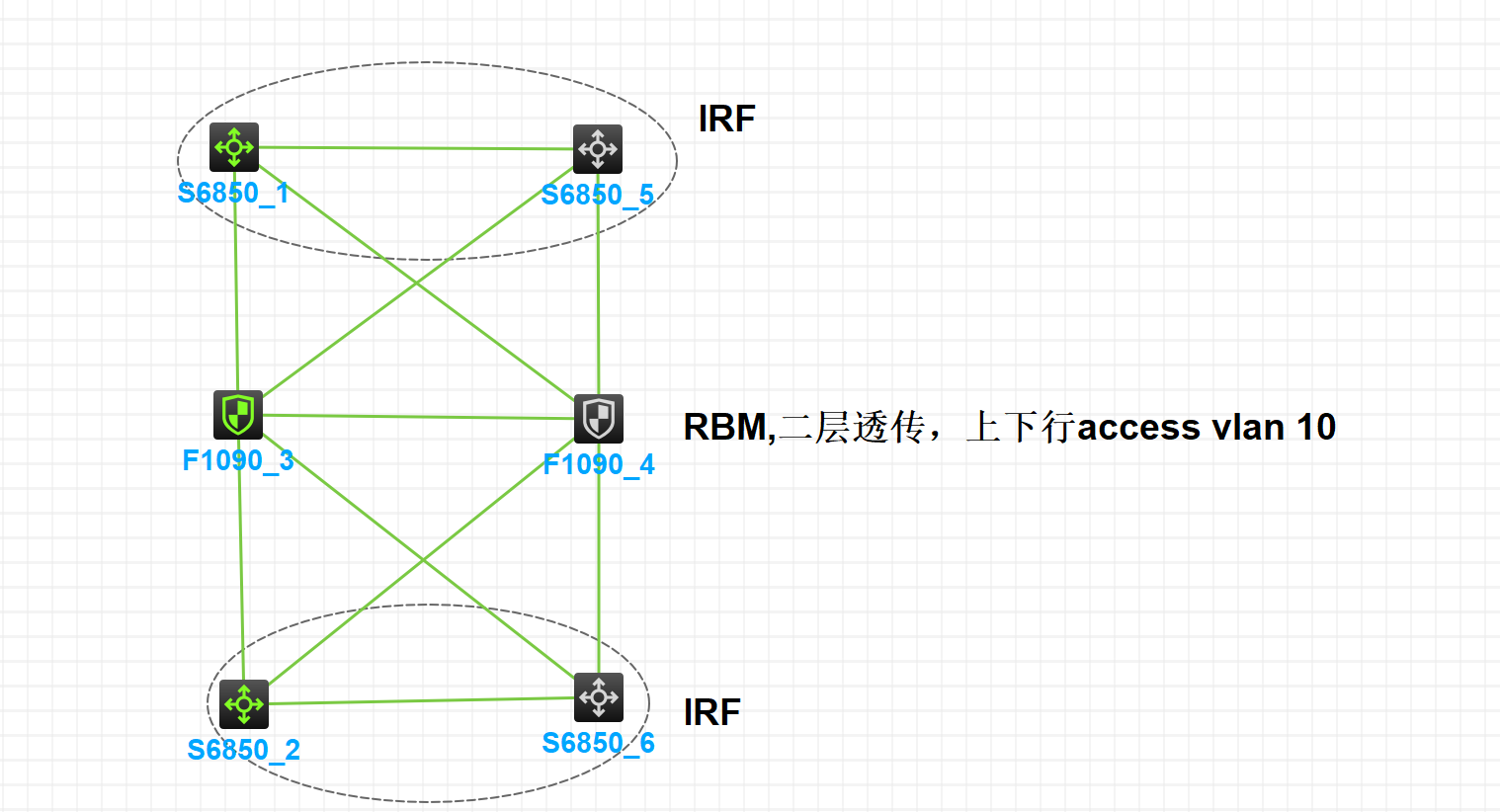

问题一：可以不track vlan吗，不做track配置的话对于主备流量切换有什么影响

也可以track interface

问题二：防火墙做二层透传必须开启stp吗

 配置RBM监控功能，保证Device上下行接口状态统一切换。以下RBM监控功能仅能二选其一。

  配置RBM监控VLAN状态：此种方式下只需要将Device配置为RBM主备工作模式即可，Device的上下行二层交换机无需开启生成树协议，RBM可以保证无环路。

  配置RBM监控上下行接口状态：此种方式下Device的上下行二层交换机上必须开启生成树协议保证无环路。

问题三：防火墙RBM做三层或者二层，track vlan或者track interface一定要配置吗

一定要配置

具体参考下案例吧：

使用版本

本举例是在F1090的R8660P33版本上进行配置和验证的。

组网需求

如下图所示，某公司以Device作为网络边界安全防护设备，连接公司内部网络和Internet。Device的上、下行业务接口均为二层接口。为提高业务稳定性，使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

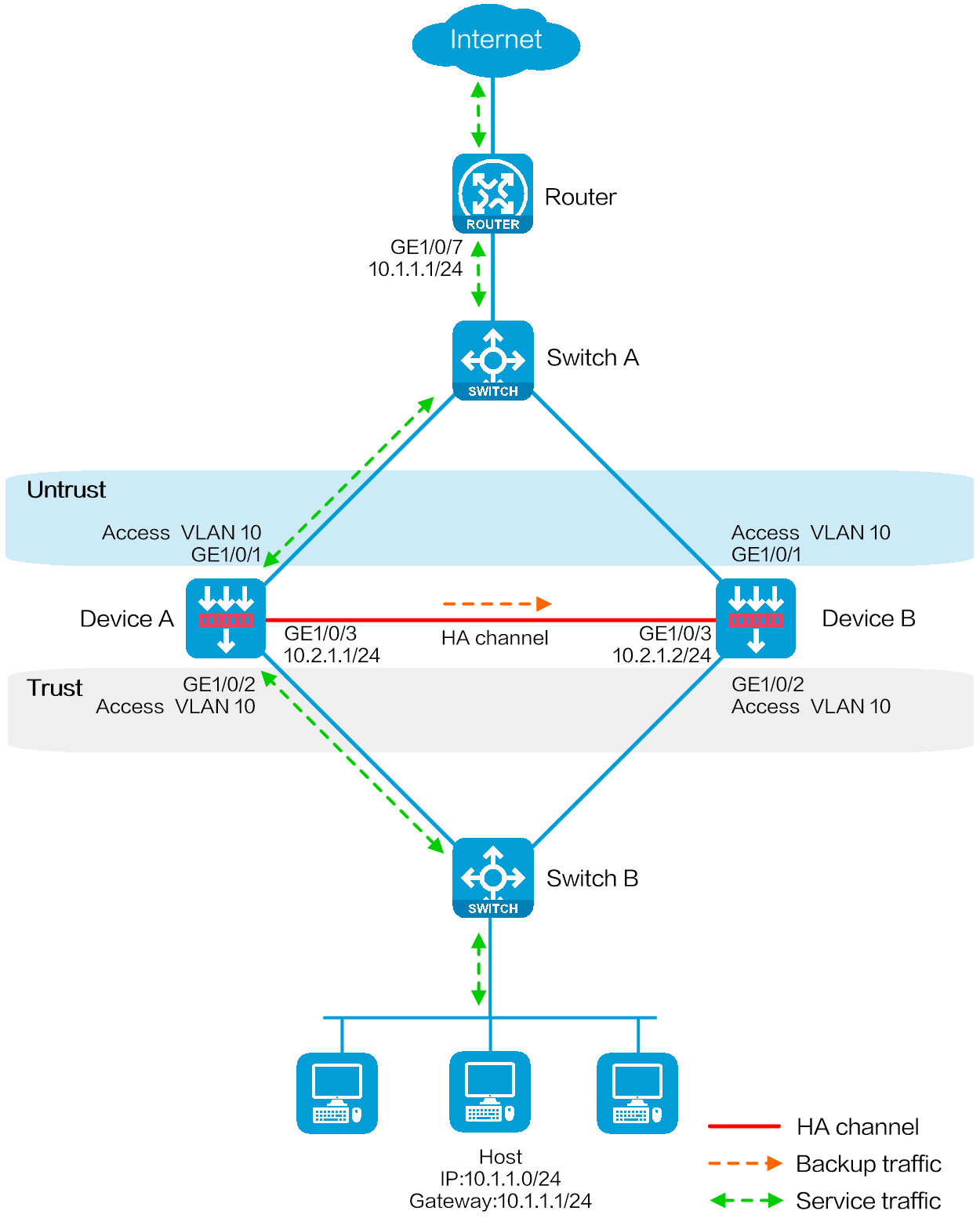

图-1 HA透明主备直路组网图

注意事项

硬件环境一致

部署HA前，请先保证主/备设备硬件环境的一致性，具体要求如下：

• 主/备设备的型号必须一致。

• 主/备设备上管理接口、业务接口、HA通道接口需要分别使用相互独立的接口，且所使用的接口编号和类型必须一致。

• 主/备设备上硬盘的位置、数量和类型建议一致。未安装硬盘的设备日志存储量将远低于安装了硬盘的设备，而且部分日志和报表功能不可用。

软件环境一致

部署HA前，请先保证主/备设备软件环境的一致性，具体要求如下：

• 主/备设备的系统软件环境及其版本必须一致，如：Boot包、System包、Feature包和补丁包等等。

• 主/备设备上被授权的特征库和特性环境必须一致，如：特征库的种类，每类特征库的版本、授权时间范围、授权的资源数等等。

• 主/备设备的接口编号必须一致。

• 主/备设备之间建立HA通道的接口类型、速率和编号等信息必须一致，推荐使用聚合接口。

• 主/备设备上聚合接口的编号、成员接口编号必须一致。

• 主/备设备相同位置的接口必须加入到相同的安全域。

• 主/备设备的HASH选择CPU模式以及HASH因子都必须相同（即forwarding policy命令）。

配置步骤

配置Router

1. 配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

<Router> system-view

[Router] interface gigabitethernet 1/0/7

[Router-GigabitEthernet1/0/7] ip address 10.1.1.1 255.255.255.0

[Router-GigabitEthernet1/0/7] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

2. 配置静态路由，保证外网路由可达

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由使设备与外网路由可达。本举例假设去往Internet流量的下一跳IPv4地址为3.1.1.15，实际环境中请以具体组网情况为准，具体配置步骤如下。

[Router] ip route-static 0.0.0.0 0.0.0.0 3.1.1.15

配置Switch A

1. 在Switch A上创建VLAN 10，并将连接Device A、Device B和Router的接口链路类型设置为Access，并将接口加入VLAN 10。

# 根据组网图中规划的信息，配置各接口加入VLAN，并设置链路类型，具体配置步骤如下。

<SwitchA> system-view

[SwitchA] vlan 10

[SwitchA-vlan10] quit

[SwitchA] interface gigabitethernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port access vlan 10

[SwitchA-GigabitEthernet1/0/1] quit

[SwitchA] interface gigabitethernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port access vlan 10

[SwitchA-GigabitEthernet1/0/2] quit

[SwitchA] interface gigabitethernet 1/0/3

[SwitchA-GigabitEthernet1/0/3] port access vlan 10

[SwitchA-GigabitEthernet1/0/3] quit

配置Switch B

1. # 在Switch B上创建VLAN 10，并将连接Device A、Device B和Host的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。

# 根据组网图中规划的信息，配置各接口加入VLAN，并设置链路类型，具体配置步骤如下。

<SwitchB> system-view

[SwitchB] vlan 10

[SwitchB-vlan10] quit

[SwitchB] interface gigabitethernet 1/0/1

[SwitchB-GigabitEthernet1/0/1] port access vlan 10

[SwitchB-GigabitEthernet1/0/1] quit

[SwitchB] interface gigabitethernet 1/0/2

[SwitchB-GigabitEthernet1/0/2] port access vlan 10

[SwitchB-GigabitEthernet1/0/2] quit

[SwitchB] interface gigabitethernet 1/0/3

[SwitchB-GigabitEthernet1/0/3] port access vlan 10

[SwitchB-GigabitEthernet1/0/3] quit

配置Device A

1. 配置VLAN

# 使接口GigabitEthernet1/0/1和GigabitEthernet1/0/2工作在二层模式，具体配置步骤如下。

<DeviceA> system-view

[DeviceA] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/2

[DeviceA-if-range] port link-mode bridge

[DeviceA-if-range] quit

# 根据组网图中规划的信息，创建VLAN 10，并将接口加入VLAN，具体配置步骤如下。

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitethernet 1/0/1

[DeviceA-vlan10] port gigabitethernet 1/0/2

[DeviceA-vlan10] quit

2. 配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] ip address 10.2.1.1 255.255.255.0

[DeviceA-GigabitEthernet1/0/3] quit

3. 配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceA] security-zone name untrust

[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/1 vlan 10

[DeviceA-security-zone-Untrust] quit

[DeviceA] security-zone name trust

[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/2 vlan 10

[DeviceA-security-zone-Trust] quit

4. 配置安全策略，允许所需的业务报文通过

此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。

# 配置名称为trust-untrust的安全策略规则，使10.1.1.0/24网段的内网用户可以主动访问Internet，但是Internet上的用户不能访问内网，具体配置步骤如下。

[DeviceA] security-policy ip

[DeviceA-security-policy-ip] rule name trust-untrust

[DeviceA-security-policy-ip-0-trust-untrust] source-zone trust

[DeviceA-security-policy-ip-0-trust-untrust] destination-zone untrust

[DeviceA-security-policy-ip-0-trust-untrust] source-ip-subnet 10.1.1.0 24

[DeviceA-security-policy-ip-0-trust-untrust] action pass

[DeviceA-security-policy-ip-0-trust-untrust] quit

[DeviceA-security-policy-ip] quit

5. 配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceA] remote-backup group

[DeviceA-remote-backup-group] remote-ip 10.2.1.2

[DeviceA-remote-backup-group] local-ip 10.2.1.1

[DeviceA-remote-backup-group] data-channel interface gigabitethernet 1/0/3

[DeviceA-remote-backup-group] device-role primary

RBM_P[DeviceA-remote-backup-group] undo backup-mode

RBM_P[DeviceA-remote-backup-group] hot-backup enable

RBM_P[DeviceA-remote-backup-group] configuration auto-sync enable

RBM_P[DeviceA-remote-backup-group] configuration sync-check interval 12

# 配置HA监控VLAN 10的状态。

RBM_P[DeviceA-remote-backup-group] track vlan 10

RBM_P[DeviceA-remote-backup-group] quit

6. 配置安全业务

# 以上有关HA的配置部署完成后，可以配置各种安全业务。对于HA支持配置信息备份的功能模块仅需要在此主管理设备上（Device A）进行配置即可。

配置Device B

1. 配置VLAN

# 使接口GigabitEthernet1/0/1和GigabitEthernet1/0/2工作在二层模式，具体配置步骤如下。

<DeviceB> system-view

[DeviceB] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/2

[DeviceB-if-range] port link-mode bridge

[DeviceB-if-range] quit

# 根据组网图中规划的信息，创建VLAN 10，并将接口加入VLAN，具体配置步骤如下。

[DeviceB] vlan 10

[DeviceB-vlan10] port gigabitethernet 1/0/1

[DeviceB-vlan10] port gigabitethernet 1/0/2

[DeviceB-vlan10] quit

2. 配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

[DeviceB] interface gigabitethernet 1/0/3

[DeviceB-GigabitEthernet1/0/3] ip address 10.2.1.2 255.255.255.0

[DeviceB-GigabitEthernet1/0/3] quit

3. 配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceB] security-zone name untrust

[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/1 vlan 10

[DeviceB-security-zone-Untrust] quit

[DeviceB] security-zone name trust

[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/2 vlan 10

[DeviceB-security-zone-Trust] quit

4. 配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceB] remote-backup group

[DeviceB-remote-backup-group] remote-ip 10.2.1.1

[DeviceB-remote-backup-group] local-ip 10.2.1.2

[DeviceB-remote-backup-group] data-channel interface gigabitethernet 1/0/3

[DeviceB-remote-backup-group] device-role secondary

RBM_S[DeviceB-remote-backup-group] undo backup-mode

RBM_S[DeviceB-remote-backup-group] hot-backup enable

RBM_S[DeviceB-remote-backup-group] configuration auto-sync enable

RBM_S[DeviceB-remote-backup-group] configuration sync-check interval 12

# 配置HA监控VLAN 10的状态。

RBM_S[DeviceB-remote-backup-group] track vlan 10

RBM_S[DeviceB-remote-backup-group] quit

配置Host

# 配置Host的默认网关为10.1.1.1。

验证配置

Device A

# 以上配置完成后，通过执行以下显示命令可查看HA配置已生效，HA通道已建立。

RBM_P[DeviceA] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Primary

  Device running status: Active

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.1

  Remote IP: 10.2.1.2    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Active    Local device rebooted

Device B

# 以上配置完成后，通过执行以下显示命令可查看HA配置已生效，HA通道已建立。

RBM_S[DeviceB] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Secondary

  Device running status: Standby

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.2

  Remote IP: 10.2.1.1    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Standby   Local device rebooted

配置文件
