配置需求及实现的效果

防火墙作为网络出口设备，外网有移动和联通两条线路。内网有192.168.1.0和192.168.2.0两个网段，需要实现192.168.1.0网段走移动线路，192.168.2.0网段走联通线路。当两条线路中的一条线路故障时数据可以通过正常链路转发。

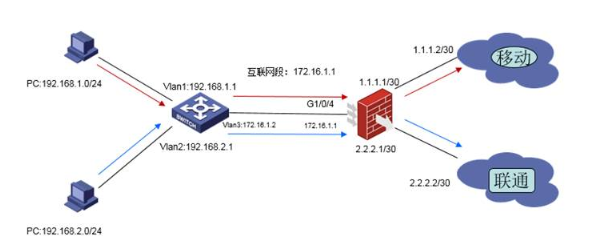

4 组网图

5 配置步骤

5.1  上网配置

防火墙上网配置请参考“2.2.2 防火墙外网使用固定IP地址上网配置方法”进行配置，本文只针对策略路由配置进行介绍。

5.2  新建访问控制列表匹配移动和联通数据

5.2.1  创建ACL匹配需要由移动链路转发的数据

# 创建ACL 3000匹配192.168.1.0网段数据

<H3C>system-view   //进入系统视图

[H3C]acl advanced 3000    //创建acl3000

[H3C-acl-ipv4-adv-3000]rule 0 permit ip source 192.168.1.0 0.0.0.255   //匹配192.168.1.0网段数据

[H3C-acl-ipv4-adv-3000]quit   //退出当前视图

5.2.2  创建ACL匹配需要由联通链路转发的数据

# 创建ACL 3001匹配192.168.2.0网段数据

[H3C]acl advanced 3001     //创建acl3001

[H3C-acl-ipv4-adv-3001]rule 0 permit ip source 192.168.2.0 0.0.0.255   //匹配192.168.2.0网段数据

[H3C-acl-ipv4-adv-3001]quit   //退出当前视图

5.3  创建策略路由

5.3.1  创建移动策略路由节点

# 创建策略路由neiwang节点5匹配192.168.1.0网段的数据由移动线路转发。

[H3C]policy-based-route neiwang node 5   //创建策略路由neiwang节点5

[H3C-pbr-neiwang-5]if-match acl 3000   //匹配acl3000

[H3C-pbr-neiwang-5]apply next-hop 1.1.1.2   //设置转发的下一跳地址

[H3C-pbr-neiwang-5]quit  //退出当前视图

注：next-hop后的地址为移动线路的网关

5.3.2  创建移动策略路由节点

# 创建策略路由neiwang节点10匹配192.168.2.0网段的数据由联通线路转发。

 [H3C]policy-based-route neiwang node 10   //创建策略路由neiwang节点10

 [H3C-pbr-neiwang-10]if-match acl 3001   //匹配acl3001

 [H3C-pbr-neiwang-10]apply next-hop 2.2.2.2   //设置转发的下一跳地址

 [H3C-pbr-neiwang-10]quit   //退出当前视图

注：next-hop后的地址为联通线路的网关

5.4  应用策略

# 在防火墙连接内网的接口GigabitEthernet 1/0/4口调用策略路由

[H3C]interface GigabitEthernet 1/0/4   //进入内网口

[H3C-GigabitEthernet1/0/4]ip policy-based-route neiwang   //调用策略路由

[H3C-GigabitEthernet1/0/4]quit   //退出当前视图

注：策略路由必须调用在内网接口才能生效。

5.5  保存配置

[H3C]save force
