IPSEC防火墙组网问题
- 0关注
- 0收藏，69浏览
最佳答案
关键配置步骤与命令：
1. 接口与地址：为防火墙连接内网的接口（如G1/0/1）创建VLAN，并配置VLANIF接口地址，作为内网网关（例如`192.168.1.254/24`）。
interface vlan-interface 10
ip address 192.168.1.254 255.255.255.0
interface gigabitethernet 1/0/1
port link-mode route
port access vlan 10
2. IPsec策略：创建IPsec安全策略，采用手工方式（适用于地址固定）或IKE动态协商方式。
* IKE方式示例：
ike proposal 10
encryption-algorithm aes-cbc 256
authentication-algorithm sha256
dh group14
ike keychain keychain1
pre-shared-key address 对端VLANIF公网地址 key simple YourPSK
ike profile profile1
keychain keychain1
local-identity address 本端VLANIF公网地址
match remote identity address 对端VLANIF公网地址
ipsec transform-set transform1
esp encryption-algorithm aes-cbc 256
esp authentication-algorithm sha256
ipsec policy policy1 10 isakmp
security acl 3000
ike-profile profile1
transform-set transform1
local-address 本端VLANIF公网地址
remote-address 对端VLANIF公网地址
3. 应用策略：在VLANIF接口上应用IPsec策略。
interface vlan-interface 10
ipsec apply policy policy1
4. ACL定义感兴趣流：ACL 3000需精确匹配需要加密的流量（源：分支内网网段，目的：总部服务器网段）。
acl advanced 3000
rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.1.1 0
5. 路由：在分支防火墙配置静态路由，指向总部的服务器网段，下一跳为对端防火墙VLANIF的公网地址（或建立IPsec隧道后，此路由用于触发隧道建立）。
重要提醒：
地址规划：两端VLANIF接口必须配置可路由的公网IP地址（由运营商分配），用于建立IP
内网地址冲突，一端先NAT在走隧道
ipsec网络，当两端局域网ip重叠，可以通过PBR+nat outbound方式解决两端局域网访问不通的问题。
参考案例：
ipsec VPN，两端地址重叠,导致ipsec建立成功后,两端不能互访,实验室组网拓扑简图如图一所示:
图一 组网拓扑
两端局域网出口设备建立ipsec之后,由PC1侧发起ping操作到PC2侧时,ping报文可以到达PC2,但当PC2回应报文时,由于在MSR3620-2侧直接查找本地路由到了PC3,无法到达设备出接口封装ipsec报文头,导致两端局域网终端无法互访。
在连接PC2的接口上配nat outbound和PBR，PC1发出的报文在该接口上先
匹配nat outbound，替换为该接口ip地址到达pc2，pc2回应的时候匹配PBR，下一跳为MSR3620-2的出接口ip地址，将该报文送到MSR3620-2的ipsec接口上，使PC1访问PC2的报文得到回应。
关键配置如下：
MSR3620-1：
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 2.2.2.1 255.255.255.0
ipsec apply policy map1
#
interface GigabitEthernet0/1
port link-mode route
combo enable copper
ip address 10.1.1.1 255.255.255.0
#
ip route-static 10.1.2.0 24 GigabitEthernet0/0 2.2.2.2
#
acl advanced 3101
rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
#
ipsec transform-set tran1
esp encryption-algorithm aes-cbc-128
esp authentication-algorithm sha1
#
ipsec policy map1 10 isakmp
transform-set tran1
security acl 3101
local-address 2.2.2.1
remote-address 2.2.2.2
ike-profile profile1
#
ike profile profile1
keychain keychain1
match remote identity address 2.2.2.2 255.255.255.0
#
ike keychain keychain1
pre-shared-key address 2.2.2.2 255.255.255.0 key cipher $c$3$0hpFFye6lOO9kcA9W2ZftyUCBV6c6A==
#
MSR3620-2：
policy-based-route aaa permit node 5
if-match acl 3000
apply next-hop 2.2.2.1
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 2.2.2.2 255.255.255.0
ipsec apply policy use1
#
interface GigabitEthernet0/1
port link-mode route
combo enable copper
ip address 10.1.2.1 255.255.255.0
nat outbound
ip policy-based-route aaa
#
interface GigabitEthernet0/2
port link-mode route
combo enable copper
ip address 10.1.1.1 255.255.255.0
#
ip route-static 10.1.1.0 24 GigabitEthernet0/0 2.2.2.1
#
acl advanced 3000
rule 0 permit ip source 10.1.2.2 0 destination 10.1.1.2 0
#
acl advanced 3101
rule 0 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#
ipsec transform-set tran1
esp encryption-algorithm aes-cbc-128
esp authentication-algorithm sha1
#
ipsec policy use1 10 isakmp
transform-set tran1
security acl 3101
local-address 2.2.2.2
remote-address 2.2.2.1
ike-profile profile1
#
ike profile profile1
keychain keychain1
match remote identity address 2.2.2.1 255.255.255.0
#
ike keychain keychain1
pre-shared-key address 2.2.2.1 255.255.255.0 key cipher $c$3$FmI8sXpm7iD4vhMvu4cbssfcsSqiIQ==

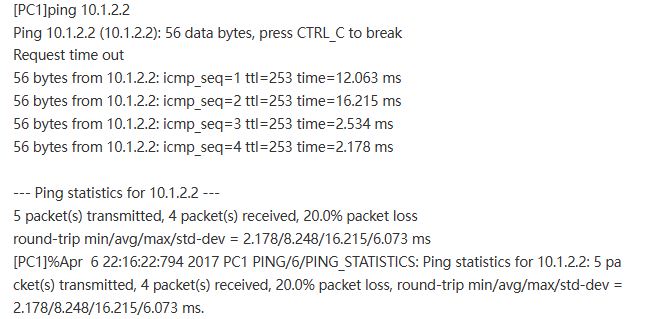

验证：
暂无评论
核心思路与拓扑定位
- 网络环境：全二层透明传输，内网地址（192.168.1.0/24）固定不可变。
- 防火墙角色：作为透明模式（Layer 2）或配置VLANIF接口的路由模式设备，串接在交换机与PTN之间。
- 配置难点：IPSec隧道两端的内网地址相同，需在防火墙侧配置NAT以避免路由冲突。
防火墙配置步骤
物理接口与VLAN配置
- 物理接口配置
- 将连接东站交换机的接口配置为Access模式，允许VLAN 10。
- 将连接PTN的接口配置为Trunk或Access模式，根据PTN侧要求配置。
- VLANIF接口配置
- 创建VLAN 10，并配置VLANIF 10接口IP为192.168.1.254（作为内网网关）。
- 确保该接口与东站交换机的192.168.1.4在同一网段。
- 物理接口配置
- 将连接服务器的接口配置为Access模式，允许VLAN 10。
- 将连接PTN的接口配置为Trunk或Access模式。
- VLANIF接口配置
- 创建VLAN 10，并配置VLANIF 10接口IP为192.168.1.253（作为内网网关）。
- 确保该接口与服务器的192.168.1.1在同一网段。
IPSec隧道配置
- 安全策略
- 允许VLANIF 10接口访问外网接口的流量。
- IPSec配置
- 配置IKEv2或IKEv1，定义预共享密钥。
- 配置IPSec策略，指定对端公网IP（PTN外网IP）。
- 启用NAT穿越（NAT-T）功能。
- 安全策略
- 允许VLANIF 10接口访问外网接口的流量。
- IPSec配置
- 配置IKEv2或IKEv1，使用与东站侧相同的预共享密钥。
- 配置IPSec策略，指定对端公网IP（PTN外网IP）。
- 启用NAT穿越（NAT-T）功能。
NAT配置（关键步骤）
- 配置源NAT，将VLANIF 10接口的流量转换为防火墙外网接口IP。
- 配置源NAT，将VLANIF 10接口的流量转换为防火墙外网接口IP。
验证与测试
- 连通性测试
- 从东站交换机ping总公司服务器，验证隧道连通性。
- 日志检查
- 检查防火墙日志，确认IPSec隧道建立成功。
- NAT验证
- 确认流量经过NAT转换，内网地址未冲突。
