WX2540X-LI 复位后，ap不上线了，可以ping通ap，WX2540X-LI是新界面
- 0关注
- 0收藏，192浏览
问题描述：
WX2540X-LI 复位后，ap不上线了，可以ping通ap，WX2540X-LI是新界面
组网及组网描述：
网关在核心， ac旁挂，核心接poe 接ap
- 2026-04-02提问
- 举报
-
(0)
最佳答案
1. 检查AP配置状态：在AC的Web界面（新界面）进入 `配置 > 无线配置 > AP管理 > AP`，确认AP的“状态”是否为“未配置”。复位后AP会恢复出厂设置，需要重新配置。
* 关键命令（命令行视图）：`display wlan ap all`，查看AP的“State”字段。
2. 检查AP上线配置：
* 确认 AP上线认证方式 是否正确。新界面默认/常用的是“序列号认证”或“不认证”。进入 `配置 > 无线配置 > AP管理 > AP上线认证` 检查。
* 如果使用序列号认证，确认AP的序列号（可通过`display wlan ap all`查看“Serial ID”）是否已添加到认证列表中。
3. 检查AP组与模板绑定：
* 确认AP是否加入了正确的 AP组（`配置 > 无线配置 > AP管理 > AP组`）。
* 检查该AP组下是否绑定了必要的 配置文件（如射频策略、服务模板等）。
4. 检查网络连通性与协议：
* 既然能ping通，说明三层可达。请确认AC与AP之间的 CAPWAP控制隧道 是否建立。
* 关键命令：`display wlan ap name <ap-name> verbose`，查看“AP control tunnel state”是否为“Run”。
信息补充：请提供以下信息以便更精准定位：
`display wlan ap all` 的输出中，AP的“State”和“Ctrl tunnel state”具体是什么？
AP是通过静态IP还是DHCP获取地址？如果是DHCP，AP是否获取到了正确的IP、option 43（指向AC的IP地址）或DNS域名？
配置变更前请务必做好配置备份。
- 2026-04-02回答
- 评论(1)
- 举报
-
(0)
搜不到ap了
搜不到ap了
WX2540X-LI复位后AP无法上线，但能ping通，基本可以确定问题出在 AC侧缺少AP的镜像文件，而不是网络不通。这是H3C WX2500系列AC很常见的情况——AC的软件版本包默认只打包了部分AP型号的镜像，其他型号的AP文件需要手动上传。
第一步：确认AP状态（最关键）
登录AC命令行，执行：
状态为
IL(Image Loading)：说明AP正在尝试下载镜像但失败，基本确定是AC缺少AP镜像文件状态为
IDLE：可能是AP认证或License问题状态为
J(Joining) 或UL(Upload)：可能是CAPWAP隧道建立问题
从你的描述来看，AP能ping通但不上线，很可能是 IL 状态。
第二步：检查并上传AP镜像文件
进入AC的AP镜像目录：
确认是否有你AP型号对应的ipe文件：
例如WA6320系列通常需要
wa6300.ipe如果目录下没有对应文件，就需要手动上传
上传镜像文件：
从H3C官网下载对应AC软件版本配套的AP镜像文件
通过TFTP/FTP上传到AC的
flash:/apimge目录
等待AP自动下载：
上传完成后，AP会自动从AC下载镜像并完成上线
整个过程可能需要5-10分钟，期间不要断电
第三步：检查AP认证方式
如果AP状态不是IL，检查认证配置：
你的组网是AC旁挂、网关在核心，AP和AC很可能不在同一网段，需要检查DHCP是否正确下发了AC地址：
在核心交换机上检查DHCP配置：
确认Option 43是否配置：
Option 43需要指向AC的管理IP地址
配置示例：
- 2026-04-02回答
- 评论(1)
- 举报
-
(0)
搜不到ap了
搜不到ap了
打开你的电脑，在浏览器输入知了社区，找到这个帖子，要么在别人下面评论，要么点我的头像。

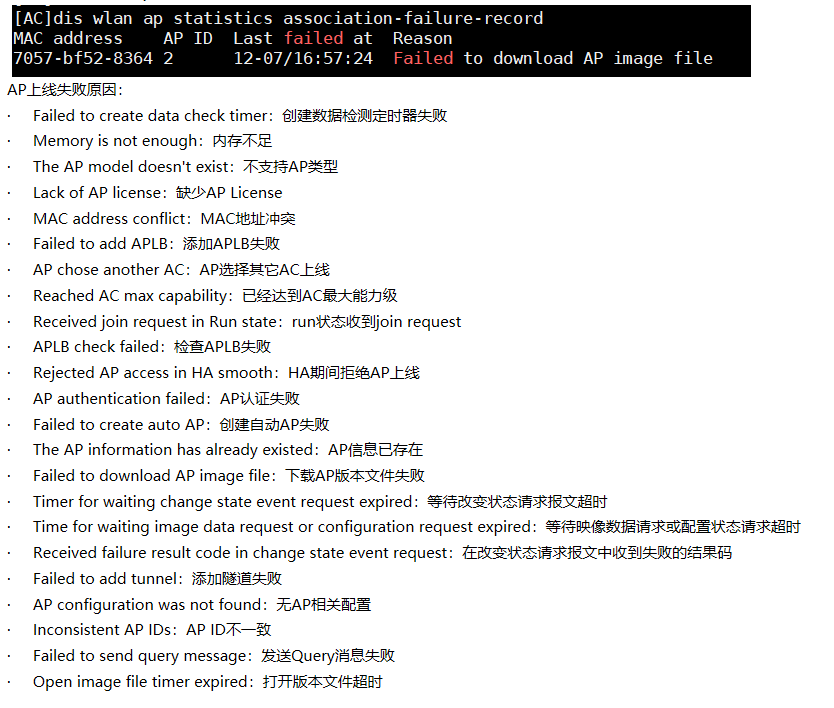

1.使用display wlan ap statistics association-failure-record用来显示AP上线失败原因。
2.参考案例检查配置问题
3.ACAP版本不适配，可将AC升级至最新版本。H3C WX2500X系列多业务无线控制器(适用于WX2520X-LI、WX2540X-LI、WX2550X-LI、WX2560X-LI、WX2560X、WX2580X-LI、WX2580X)
- 2026-04-02回答
- 评论(0)
- 举报
-
(0)
可以试一下在ap指定ac地址。如果是二层通信的话
能ping通ap的话，telnet到ap，默认账号密码是admin//h3capadmin
然后输入
sys
wlan ac ip x.x.x.x
save f
- 2026-04-02回答
- 评论(0)
- 举报
-
(0)
- AC 与 AP 网络互通
- AC 能 ping 通 AP（你已满足）
- AP 能 ping 通 AC 的管理 IP（关键）
- 核心 / POE 交换机：AC 口、AP 口都是 Trunk，放通 管理 VLAN + 业务 VLAN
- AC 已配置 CAPWAP 源接口（复位必丢）
- 复位后 AC 没有 CAPWAP 源 IP，AP 无法建隧道
- 新界面路径：网络 → 接口 → VLAN 接口确认 AC 管理 VLANIF 已配 IP（如 VLAN 10）
- AP 是 FIT（瘦 AP）模式
- 复位后 AP 不会变胖，但如果之前改过需确认
- 能 ping 但不上线大概率还是 AC 配置问题
二、新 Web 界面：开启 AP 自动注册（最关键）
1）开启自动 AP + 自动固化
- ✅ 启用自动 AP
- ✅ 自动固化（上线后自动变手动 AP，防丢失）
- 认证模式：选 免认证 / 序列号认证（先免认证快速上线）
2）配置 CAPWAP 源接口（必须）
- CAPWAP 源接口：选 AC 的 管理 VLANIF（如 VLANIF 10）
- 确定后 AC 会重启 CAPWAP 进程（不影响网络）
三、核心交换机：配置 DHCP Option 43（旁挂必备）
1）Option 43 格式（华三）
- 格式：
8007000001020B0A0B0A- 最后 8 位：AC IP 的 16 进制
- 例：AC=192.168.10.10 →
c0a80a0a - 完整：
8007000001020B0A0B0A→ 改成800700000102c0a80a0a
2）核心交换机配置（命令行）
system-view
dhcp enable
# AP地址池
dhcp server ip-pool AP
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.1
# Option 43：AC IP=192.168.10.100
option 43 hex 800700000102c0a80a64
dns-list 114.114.114.114
四、AP 上线后：配置 WiFi 服务（SSID）
1）创建服务模板（SSID）
- 新建：
- SSID 名称：你的 WiFi 名
- 业务 VLAN：如 20
- 安全策略：WPA2-PSK（设密码）
2）绑定到 AP 组
- 默认组 default：
- 无线服务 → 绑定刚才的服务模板
- 射频 1（2.4G）、射频 2（5G）都绑定
五、命令行排查（Web 不行时用）
# 看AP状态
display wlan ap all
# 看CAPWAP隧道
display capwap ap all
# 看自动AP是否开启
display wlan auto-ap
# 看CAPWAP源
display capwap configuration
# 一键开启（命令行）
system-view
wlan auto-ap enable
wlan auto-persistent enable
capwap source interface vlanif 10 # 管理VLAN
save
六、常见原因（你大概率中 1-2 条）
- 没开 CAPWAP 源接口（复位必丢）
- 没开自动 AP / 自动固化
- Option 43 错误 / 没配（跨三层旁挂必须）
- Trunk 没放通管理 VLAN
- AP 认证太严（MAC / 序列号） → 先改免认证
七、快速恢复步骤（按顺序）
- AC：自动注册开 ✅
- AC：CAPWAP 源接口设为管理 VLANIF ✅
- 核心：确认 Option 43 正确 ✅
- 交换机：Trunk 放通管理 VLAN ✅
- AP 断电重启 → 1-2 分钟上线
- 绑定 SSID → 出 WiFi
一句话总结
- 2026-04-03回答
